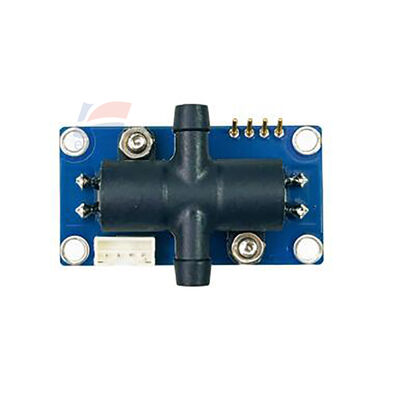

YJJ DM-OFC-B3 Sensor de flujo de concentración de oxígeno por ultrasonidos TOF O2 Modulo con EMC mejorado

Descripción del producto:

YJJ DM-OFC-B3 Sensor de flujo de concentración de oxígeno por ultrasonidos TOF O2 Modulo con EMC mejorado

Características:

Sensor de flujo de concentración de oxígeno por ultrasonidos DM-OFC-B3

Descripción del parámetro

Modelo: DM-OFC-B3, método de diferencia de tiempo de vuelo por ultrasonidos TOF, versión de configuración superior de la serie DM-OFC, **compensación doble de temperatura y presión + mejora de la antiinterferencia EMC**,compatibles con ventiladores médicos de flujo ultra alto y equipos de oxigenoterapia de alto flujo HFNC; sólo para el gas mixto binario O2/N2

Información básica

- Modelo: DM-OFC-B3

- Principio de detección: tiempo de vuelo por ultrasonidos TOF

- Medio de medición: oxígeno + nitrógeno gas de mezcla binaria (PSA producción de oxígeno / gas de salida del ventilador)

- Aplicaciones: ventiladores médicos, dispositivos de oxigenoterapia de alto flujo HFNC, unidades industriales de generación de oxígeno de gran flujo; monitoreo simultáneo en línea de la pureza del oxígeno + flujo de gas,ODM integración completa de la máquina, sustitución de sensores de equipos viejos

- Posicionamiento de la versión: B0 versión básica → B1 versión mejorada → B2 con compensación de presión → **B3 modelo insignia, EMC mejorado, interferencia antielectromagnética más fuerte,adecuado para equipos médicos**

Parámetros de medición básicos

- Rango de concentración de O2: ** 20,5% ~ 95,6% VOL**

- Resolución de concentración: 0,1% VOL

- Precisión de concentración: ±1,2% FS (5~50°C, doble compensación de temperatura y presión)

- Rango de caudal: **0 ~ 30 L/min**

- Resolución del caudal: 0,1 L/min

- Precisión del caudal: ±0,2 L/min

- Tiempo de respuesta T90: ≤ 0,8 s

- Precalentamiento: arranque rápido, alcanza su máxima precisión en 2 minutos

Parámetros eléctricos

- Tensión de alimentación: 5V DC ~ 12V (DC12V típico)

- Corriente de trabajo media: ≤ 50 mA

- Salida de comunicación: UART TTL 3.3V (9600 velocidad de baud), RS485 opcional

- Integrado: **Algorismo de doble temperatura + compensación de presión + compatibilidad electromagnética EMC mejorada**, medición estable en presencia de interferencias del motor y de la fuente de alimentación de conmutación

Condiciones ambientales

- Temperatura de trabajo: 5°C ~ 50°C

- Humedad de trabajo: 5-85% de H.R., **sin condensación**

- Presión máxima tolerada: 180 kPa

- Requisitos de gas de muestra: prefiltración y deshumidificación, no agua líquida, polvo, CO2/VOC y otros gases de impureza

- Vida útil: ≥10 años, sin elementos de consumo electroquímicos, libre de calibración frecuente a largo plazo

Especificaciones físicas

- Dimensiones: 120,5 × 22 × 22 mm

- Peso: 25 gramos

- Ruta del gas: ruta directa del gas, pérdida de presión extremadamente baja, sin restricciones de dirección para el gas de entrada y salida, conveniente para la integración de tuberías

Puntos de venta de productos

1Tecnología ultrasónica TOF, **recolección simultánea de parámetros de pureza de oxígeno + caudal**, módulo único sustituye 2 sensores

2Compensar doble temperatura y presión + mejora de la CEM, interferencia anti-electromagnética, adecuada para condiciones electromagnéticas complejas de equipos médicos

3. El límite superior de la velocidad de flujo aumentado a 30L/min, adecuado para ventiladores, equipos de oxigenoterapia de alto flujo HFNC de gran flujo

4No hay elementos de consumo, larga vida útil, lo que reduce los costes de calibración y mantenimiento posteriores

5. UART salida digital en serie, conveniente para la conexión de la placa base incrustada, soportando ODM desarrollo y mantenimiento de reemplazo para equipos médicos
