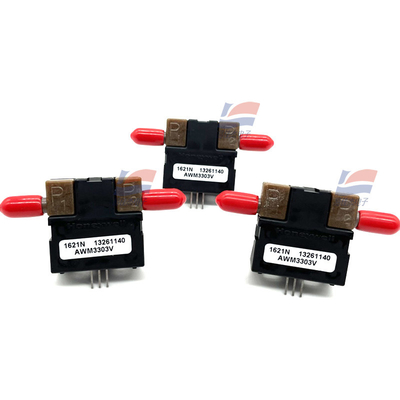

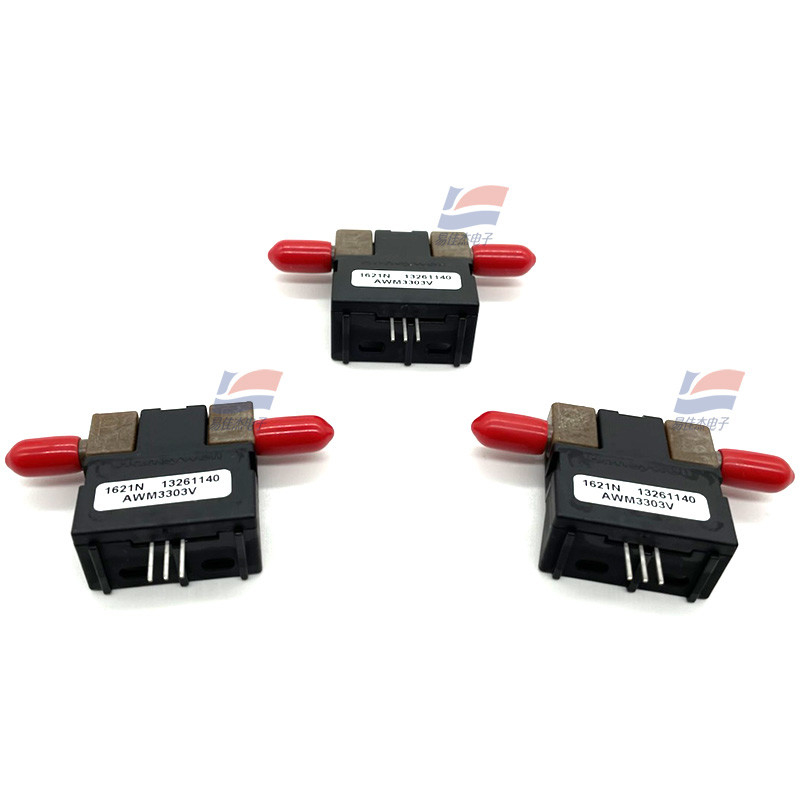

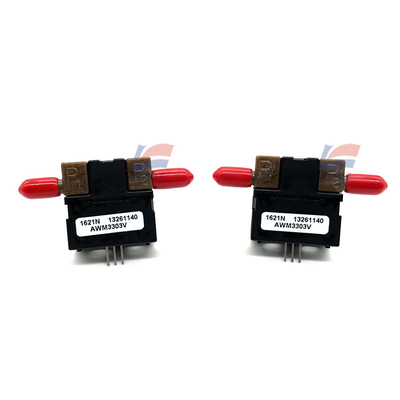

AMW3303V Circuito de control del calentador de 3 pines del sensor de flujo de aire de masa de gas

AMW3303V Circuito de control del calentador de 3 pines del sensor de flujo de aire de masa de gas

Características

* Laser recortado para una mejor intercambiabilidad de sensores * Detección de flujo hasta 1.0 SLPM * Detección de baja presión diferencial

Al igual que la serie AWM2000, los puentes dobles Wheatstone controlan la medición del flujo de aire.se puede utilizar para aumentar la ganancia y introducir compensaciones de voltaje en la salida del sensorEl esquema de la Figura 3 muestra el circuito de amplificación a bordo del sensor.el circuito de control del calentador (véase la Figura 1) y el circuito de alimentación del puente de detección (véase la Figura 2) están instalados en el paquete

Hoja de datos:

Las notas:
1El tiempo de calentamiento inicial para los circuitos condicionados de la señal es de 1 minuto como máximo.
2El voltaje de salida es racionométrico con el voltaje de suministro.
3Los cambios de temperatura cuando se detecta la presión diferencial se correlacionan con el cambio de densidad del gas sobre la temperatura.
4. Carga de salida conectada desde VOUT a GND (currente de hundimiento).
5- Velocidad máxima permitida de cambio de caudal para evitar daños: 5,0 SLPM/1,0 sec.
* En los sensores de presión diferencial debe utilizarse un filtro de 5 micras.
