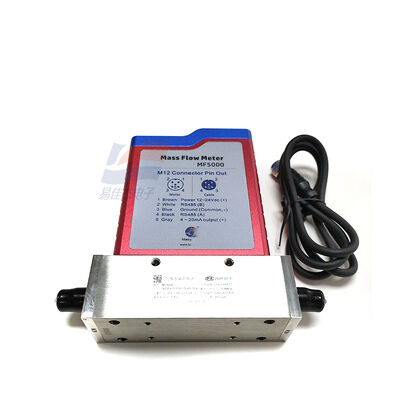

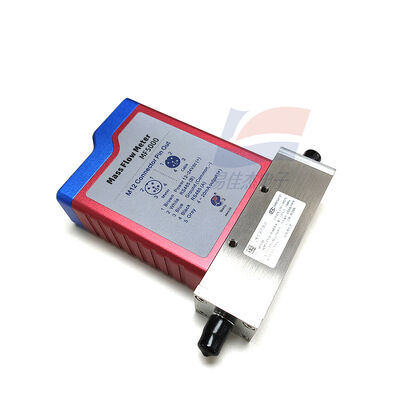

YJJ MF5006-N-50-B-D-R Medidor de flujo de masa de gas compacto para el control de gases protectores de equipos láser

Descripción del producto:

YJJ MF5006-N-50-B-D-R Medidor de flujo de masa de gas compacto para el control de gases protectores de equipos láser

Características:

I. Análisis detallado del cuadro de códigos modelo

Campo de codificación Explicación detallada

MF5006 Serie MF5000, diámetro DN6, puerto de aire de rosca externo 1/4-NPT

N Versión estándar no a prueba de explosión ordinaria, sin pantalla LCD

50 Escala completa 0,5 - 50 SLPM (litros estándar por minuto)

B salida de señal de corriente analógica de 4-20mA

D Calibrado en fábrica con aire; admite el cambio de coeficientes de corrección para el nitrógeno, el oxígeno, el argón, el dióxido de carbono, etc., gases limpios

R Edificación básica de la versión estándar

II. Principio de medición

Chip de detección térmica de diferencia de temperatura constante MEMS, detecta directamente el caudal de masa de gas, compensación automática de presión-temperatura incorporada,No afectados por las fluctuaciones de la presión del gas de suministro y la temperatura ambientalLa estructura de detección de bypass, pérdida de presión de la tubería extremadamente baja.

III. Parámetros básicos de rendimiento

Rango de flujo: 0,5 a 50 SLPM

Precisión de medición: ± 1,5 + 0,5% FS

Error de repetibilidad: ≤ ± 0,75% FS

Proporción de alcance: 100:1, puede medir de forma estable desde un flujo pequeño hasta un flujo grande

Tiempo de respuesta T90: ≤ 125 ms

Condición de calibración: 20°C, aire limpio a presión atmosférica estándar

IV. Especificaciones eléctricas

Fuente de alimentación: fuente de alimentación industrial de corriente continua de 8 - 24 V

Corriente de trabajo total: ≤ 50 mA

señal de salida: especificación B 4 - 20mA de salida de corriente lineal, 4mA corresponde a 0 caudal, 20mA corresponde a escala completa 50 SLPM

Interfaz de comunicación: no RS485, sin pantalla LCD; adecuado para conexión directa al módulo de adquisición PLC

V. Parámetros ambientales y de presión

Temperatura del ambiente del instrumento: -20 °C ~ +65 °C

Temperatura del gas medida: -10°C ~ +55°C

Capacidad máxima de presión: 1,5 MPa (15 bar)

Humedad de trabajo: 0-95% RH, sin condensación de vapor de agua

Medio compatible: aire, nitrógeno, oxígeno, argón, dióxido de carbono, etc. Gas seco y no corrosivo

Grado de protección: IP40

VI. Parámetros de la estructura mecánica

Interfaz de la tubería: hilo externo 1/4-NPT

Diámetro interno del canal del sensor 6 mm

Material de la cavidad del camino del gas: acero inoxidable 304

Apoya la instalación horizontal y vertical multidireccional

VII. Características del producto

Pérdida de presión ultrabaja, no causará atenuación de la presión de la tubería de suministro de gas

Relación de amplio rango, puede medir establemente 0.5SLPM pequeño caudal de gas

Estándar 4 - 20mA de salida de corriente industrial, cableado simple, compatible con la mayoría de los equipos de control industrial

Cuerpo compacto sin visualización, ahorra espacio de instalación, adecuado para la integración en el camino de gas del equipo internamente

Interferencia antimagnética EMC de grado industrial, compatible con condiciones de laboratorio, semiconductores y equipos de soldadura

VIII. Escenarios de la industria de las aplicaciones (incorporación de palabras clave SEO de exportación)

Circuito de suministro de gas de laboratorio, equipo de generación de oxígeno, monitoreo de la trayectoria del gas, gas de protección de soldadura, gas de proceso de semiconductores, detección de tuberías de aire comprimido, gas de entrada de la pila de combustible,instrumento de muestreo del aire ambiental, sistema de suministro de gas inerte
