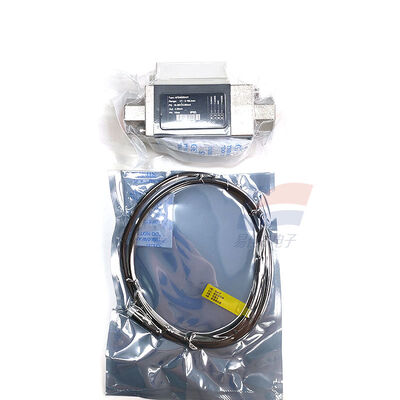

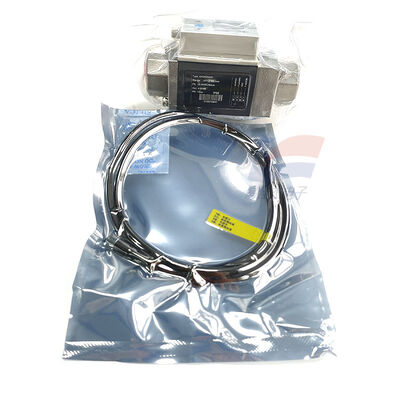

YJJ AFD4020A33 Sensor de flujo de agua líquida de vórtice 2-16L/min RS485 con visualización de temperatura para productos químicos

Descripción del producto:

YJJ AFD4020A33 Sensor de flujo de agua líquida de vórtice 2-16L/min RS485 con visualización de temperatura para productos químicos

Características:

I. Principio de detección

Basado en el principio de la calle del vórtice de von Kármán, equipado con un chip de detección piezoeléctrica MEMS; cuando el fluido fluye a través del restrictor, se generan vórtices,y la frecuencia de los vórtices es proporcional al caudal del líquidoNo hay partes móviles para el desgaste en el interior, y es resistente a líquidos impuros y tiene una fuerte estabilidad.

II. Parámetros básicos de rendimiento

Rango de caudal estándar: 2 a 16 L/min

Precisión de medición: < ± 3,0% FS

Error de repetibilidad: ≤ 2,0% FS

Temperatura admisible del fluido: 0°C - +90°C (el medio no puede congelarse ni condensarse)

Especificación de la presión de trabajo: presión de trabajo convencional de 10 bar, límite superior de presión de resistencia instantánea de 16 bar

III. Parámetros eléctricos

Válvula de alimentación: CC 18 - 28 VDC

Configuración de salida de corriente: salida de señal de pulso NPN; opcional 4 - 20mA, 1 - 5V, RS485 - Modbus, salida PNP

Velocidad de respuesta: adquisición rápida de señales de vórtice, adecuada para el control instantáneo del flujo de líquido

IV. Especificaciones medioambientales y físicas

Temperatura del entorno de trabajo del sensor: -10°C - +65°C

Material líquido de contacto: acero inoxidable SUS304 + plástico de ingeniería PPS, resistente a los productos químicos comunes a base de agua

Interfaz del tubo: hilo interno G3/8

Tamaño del cuerpo principal: cuerpo principal 40 × 40 mm, longitud total de 59,3 mm, bloqueo hexagonal 31 mm

V. Ventajas principales del producto

No hay piezas móviles internas, no hay desgaste mecánico, larga vida útil, bajo volumen de mantenimiento en el futuro

Baja pérdida de presión en el canal de flujo, muy baja pérdida de presión en la tubería, buen efecto de ahorro de energía

Resistente a impurezas menores, no propenso a obstruirse, adecuado para la circulación de agua industrial, condiciones de dosificación química

Métodos de salida ricos, se pueden conectar a PLC, medidor de flujo software de ordenador superior

Válvula de aguja integrada opcional, integra directamente la válvula de regulación de flujo, elimina los accesorios de la válvula externa

Especificaciones:
