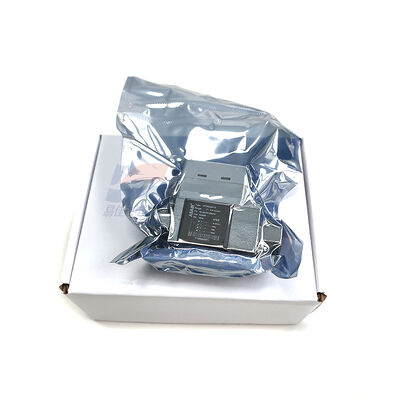

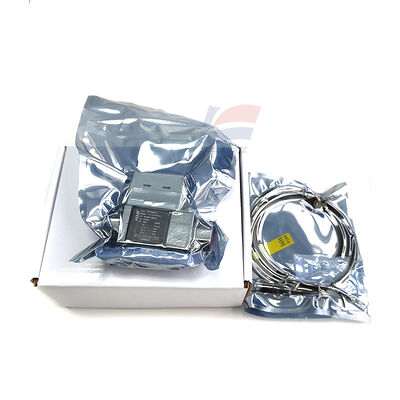

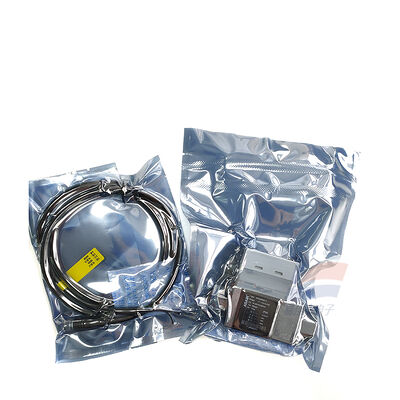

Sensor de flujo de líquido Vortex YJJ AFD5004R10 de 0,5 - 4L/min para refrigeración de equipos industriales

Descripción del Producto:

Sensor de flujo de líquido Vortex YJJ AFD5004R10 de 0,5 - 4 L/min para refrigeración de equipos industriales

Características:

I. Parámetros clave (especificaciones oficiales)
Modelo: AFD5004R10 (serie ASAIR AFD5)
Principio de medición: Von Karman Vortex (Vortex)
Rango de flujo: 0,5 - 4 L/min (para líquidos)
Precisión: < ±3,0% FS; Repetibilidad < 2,0%
Especificaciones de interfaz: G3/8 (DN10), rosca de unión
Señal de salida: RS485 (Modbus RTU), R10 = RS485 + Pantalla
Voltaje de fuente de alimentación: 18 - 28 VCC (típico 24 V)
Medio: agua, aceite, líquido limpio de baja viscosidad
Materiales de contacto: PPS (carcasa) + SUS304 (canal de flujo), resistente a la corrosión
Presión de Trabajo: 10 bar (Máximo 16 bar)
Temperatura de trabajo: -20 ℃ - +60 ℃
Pérdida de presión: baja pérdida de presión, ahorro de energía
Grado de protección: IP65
Tamaño/Peso: Aproximadamente 80 × 45 × 35 mm; Aproximadamente 350 g
II. Principio de funcionamiento
El fluido fluye a través de la placa difusora interna → genera vórtices periódicos (Von Karman Vortex) → el sensor incorporado detecta la frecuencia del vórtice → la frecuencia es proporcional al caudal → el chip lo convierte en un valor de flujo → pantalla local + carga RS485.
Ventajas principales: Sin piezas móviles, sin desgaste, sin deriva, larga vida útil, resistente a la corrosión.
III. Aplicaciones principales (medición precisa de líquidos de flujo pequeño)
Automatización Industrial
Dosificación de productos químicos/control de proporción (como reactivos, disolventes)
Semiconductores/agua ultrapura electrónica/monitoreo del flujo de fluidos de limpieza
Galvanoplastia/tratamiento de superficies Galvanoplastia Monitoreo del flujo de circulación de líquidos
Equipo médico y de laboratorio
Control preciso del flujo de agua de refrigeración/reactivo para instrumentos experimentales
Equipos médicos (como máquinas de diálisis, analizadores) para medición de líquidos de flujo pequeño
Protección Ambiental y Tratamiento de Aguas
Agua de salida de equipos de tratamiento de aguas residuales a pequeña escala/monitoreo de dosis
Equipo de purificación de agua/medición y control del flujo de salida de la máquina de agua potable
Energía y Maquinaria en General
Monitoreo de flujo pequeño de aceite lubricante en sistemas hidráulicos/de lubricación
Monitoreo del consumo de combustible de flujo pequeño en sistemas de combustible
