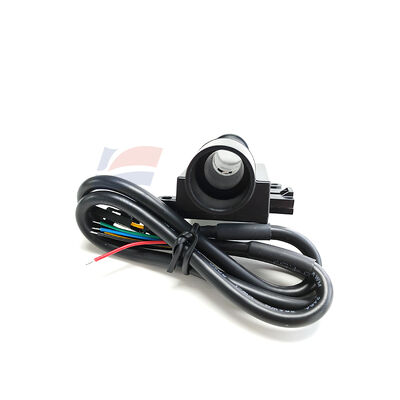

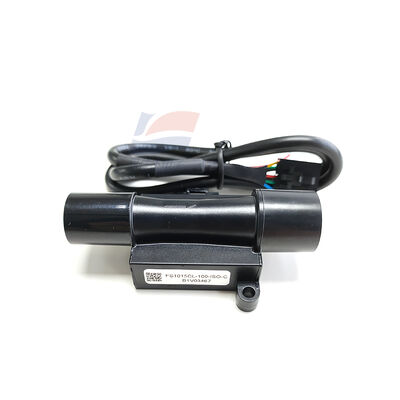

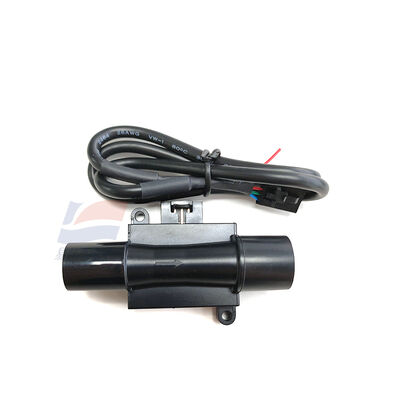

YJJ FS1015CL-100-ISO-C MEMS Medidor de flujo de masa de gas térmico 0-100SLPM Equipo médico

Descripción del Producto:

Equipo médico termal del flujómetro másico del gas de YJJ FS1015CL-100-ISO-C MEMS 0-100SLPM

Características:

I. Explicación del modelo

FS1015CL: Serie de flujo másico térmico SiXiang MEMS (sin estructura directa de flujo dividido)

100: Rango 0 - 100 SLPM (litros estándar por minuto, a presión estándar y 20°C)

ISO: interfaz de cánula estándar médica ISO15 mm (comúnmente utilizada en ventiladores)

C: Salida dual: voltaje analógico 0,5 - 4,5 V + señal digital IIC

II. Parámetros eléctricos y de rendimiento básicos

Rango: 0 - 100 SLPM, relación de rango 100:1 (puede medir caudales muy pequeños), caudal mínimo de inicio < 0,5 SLPM

Precisión: ±(1,5% lectura + 0,2% FS); repetibilidad ≤ 0,25% FS

Fuente de alimentación: DC 5V ± 5%, consumo total de energía ≤ 50mW (bajo consumo de energía, fuente de alimentación incorporada en el dispositivo) Salida

Simulación: voltaje lineal de 0,5 V (caudal 0) a 4,5 V (escala completa 100 SLPM)

Digital: comunicación IIC, conexión directa al microcontrolador/PLC para lectura de valores de flujo másico

Resistencia a la presión: Resistencia máxima a la presión 0,2 MPa (2 bar), pérdida de presión de trabajo normal ≈ 1300 Pa (baja pérdida de presión, sin sobrepresión)

Velocidad de respuesta: ≤ 8 ms, captura rápida del caudal instantáneo

Medios aplicables: Aire, O₂, N₂, mezcla de gases medicinales, etc. Gases limpios y secos sin aceite, vapor de agua ni polvo.

Entorno de trabajo: 10-55 ℃, material de contacto PPS, reutilizable después de la desinfección con alcohol medicinal

III. Ventajas del producto

Medición del flujo másico térmico, sin necesidad de compensación de temperatura y presión, genera directamente un caudal másico estándar (no afectado por las fluctuaciones de temperatura y presión)

Directo sin estructura de derivación, baja pérdida de presión, no obstruye el camino del gas; Conexión rápida médica ISO15, inserción y extracción directa para tuberías de ventilador.

Pequeña deriva cero, alta estabilidad, no propenso a la deriva en equipos médicos durante el funcionamiento continuo a largo plazo

IV. Propósitos de la aplicación

1. Equipo médico (fuerza principal)

Respiradores/máquinas de anestesia: monitoreo del flujo de oxígeno en tiempo real, gas mixto aire-oxígeno, control de circuito cerrado de la concentración de oxígeno, estadísticas de volumen tidal; Componentes estándar para UCI, ventiladores de emergencia.

Generadores de oxígeno, ventiladores no invasivos: recolección de flujo de entrada/salida, protección de alarma de interrupción anormal del flujo

Endoscopios médicos, equipos de gases terapéuticos: control del flujo de suministro de gas

2. Laboratorios industriales

Dispositivo de relación de gas: relación cuantitativa de nitrógeno y aire, suministro preciso de gas en la ruta del gas del laboratorio

Equipo de detección de fugas, analizador de gas: recolección de flujo en tiempo real de fuentes de gas de rango pequeño

Pretratamiento de humo ambiental, medición de la trayectoria del gas de prueba de combustión catalítica pequeña

3. Nueva energía y automatización

Monitoreo del flujo de entrada de aire-hidrógeno de celda de combustible, monitoreo cuantitativo de gas de equipos de combustión pequeños
