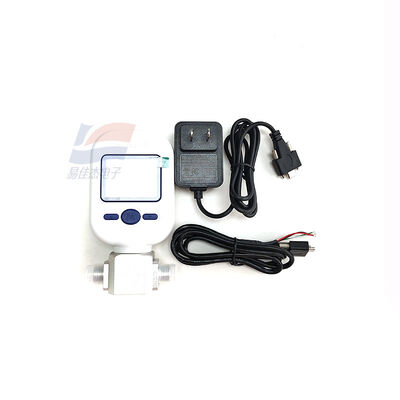

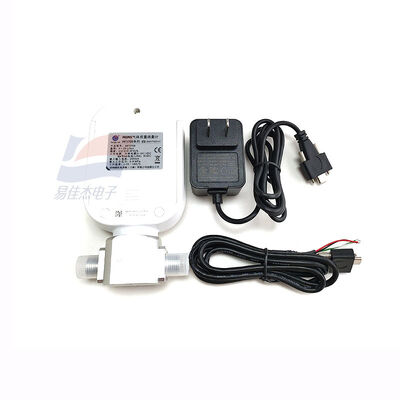

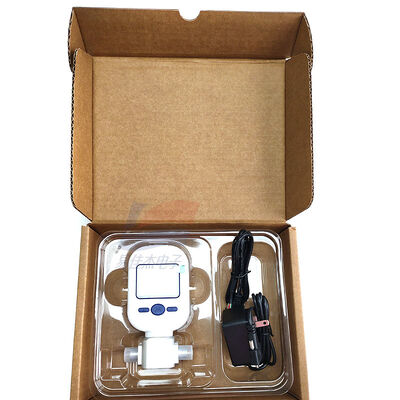

YJJ MF5706-G-20-B-A 0-20L/min MEMS Micrometro de flujo de masa de gas térmico

Descripción del producto:

YJJ MF5706-G-20-B-A 0-20L/min MEMS Micrometro de flujo de masa de gas térmico

Características:

I. Explicación del modelo

MF5706: Especificación de la serie (cuerpo de pequeño diámetro)

G: Tipo de gas general

20: rango de 0 a 20 L/min (SLPM)

B: Display digital local de pantalla LCD

A: Salida de comunicación RS485-Modbus estándar

II. Parámetros técnicos básicos

Principio de medición: flujo de masa térmico MEMS, sin necesidad de compensación de temperatura y presión, mide directamente el flujo de masa

Las condiciones de ensayo de los vehículos de la categoría N1 y N2 incluyen:

Precisión de medición: ± 2% de lectura + 0,5% FS); Repetibilidad ≤ 0,5% FS

Tiempo de respuesta: ≤ 2 segundos; relación de alcance 80:1, comenzar la medición incluso con un flujo muy pequeño

Medio: aire, oxígeno, nitrógeno, argón, dióxido de carbono, etc. Gases inertes / comunes de proceso

Presión de trabajo: ≤ 0,8 MPa; soporta presión de 1,0 MPa, pérdida de presión ≤ 600 Pa

Temperatura: media -20 a 70°C, ambiente -10 a 55°C

Interfaz: NPT1/4 hilo externo (DN6), tamaño del cuerpo 67 × 40 mm, cuerpo de válvula de latón

Fuente de alimentación: baterías 4×AA (vida útil de la batería > 60 días) / fuente de alimentación externa de corriente continua de 5 - 12VDC, consumo de energía < 10 mW

Display: pantalla LCD, flujo instantáneo (L/min) + flujo acumulado (Nm3), admite el restablecimiento total y la alarma de exceso de límite

Salida: RS485 Modbus-RTU, recolección de datos de redes de control industrial PLC (comunicación estándar de código A)

III. Aplicaciones del producto

1Equipo médico (fuerza principal)

Ventiladores respiratorios / máquinas de anestesia control de flujo de la rama de suministro de oxígeno y aire, medición precisa del suministro de oxígeno consumo instantáneo y acumulado de gas

Generadores médicos de oxígeno, cámaras de oxígeno hiperbáricas, dispositivos portátiles de suministro de oxígeno, control de flujo, medición de facturación

2Instrumentos de laboratorio

Cromatografía de gas, analizadores de gas, detectores de fugas gas portador (N2/Ar/O2) suministro preciso de gas, control cuantitativo de flujo pequeño

Estadísticas del flujo de gases de las pruebas de envejecimiento

3Gestión de gases industriales

Soldadura por láser, medición del consumo de nitrógeno/gas protector por corte por plasma;

Conservación de alimentos, relleno de nitrógeno, monitoreo cuantitativo de la inflación de las máquinas de envasado;

Estadísticas del consumo de gas de la rama de aire comprimido del taller, detección de fugas

4Protección del medio ambiente / detección de gases

Muestreo de humo, detector de gases de escape, medición de muestreo de gas de flujo pequeño, monitoreo de gases de salida del generador de gas.

IV. Distinción de las series

MF5706-G-10: 0 - 10 L/min (rango más pequeño)

MF5708-G-100: 0 - 100 L/min (rango de caudal medio y grande)

MF5712-G-250: 0 - 250 L/min (rango de flujo grande)
