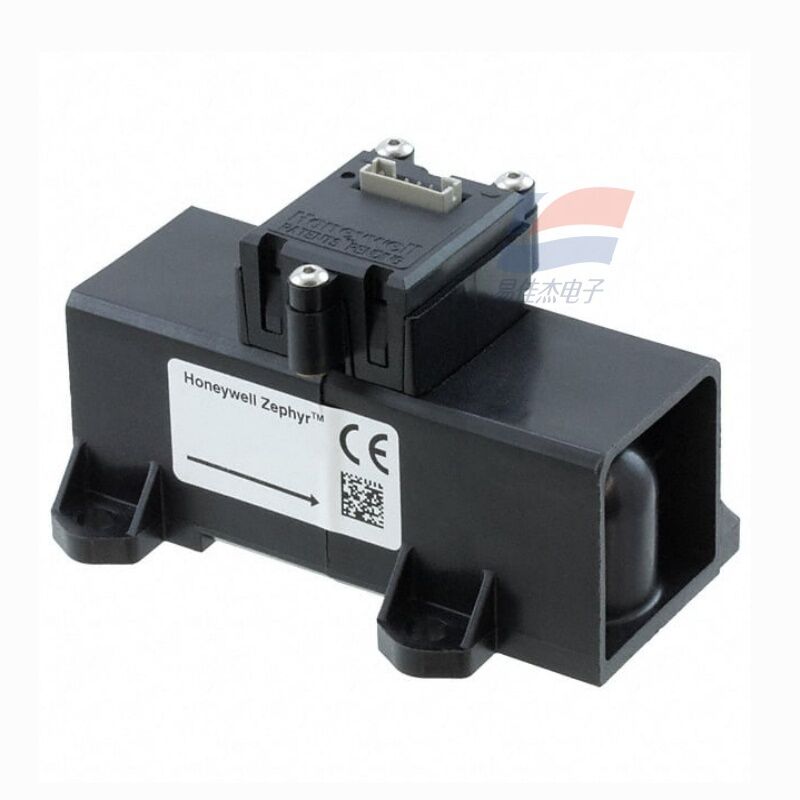

YJJ HAFUHM0020L4AXT Sensor de flujo térmico de masa 0-20SLPM para aplicaciones médicas

Descripción del producto:

YJJ HAFUHM0020L4AXT Sensor de flujo térmico de masa 0-20SLPM para aplicaciones médicas

Características:

I. Parámetros del núcleo (25°C, 1 atm, aire)

Modelo: HAFUHM0020L4AXT

Medios de medición: aire seco, limpio y libre de aceite / gas no corrosivo

El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.

Precisión: ±0,5% FS (escala completa), ±0,5% de lectura

Repetitividad: ±0,1% FS

Resolución: hasta 0,002 SLPM

Tiempo de respuesta: ≤ 1 ms (dinámico rápido)

Interfaz de salida: I2C (digital), dirección de esclavo 0x49, nivel de 3.3V

Válvula de alimentación: 3 ̊10 VDC (típico 3.3V/5V)

Consumo de energía: estático aproximadamente 25 mW, máximo ≤ 60 mW

Temperatura de funcionamiento: -20°C a +70°C; compensación media de 0°C a +50°C

Resistencia a la presión: máximo 60 psi (≈4 bar)

Interfaz: conector macho cónico de 22 mm (ISO 5356), tipo de inserción rápida

Envase: conector SIP de 6 pines, carcasa termoplástica ignífugo

Certificación: cumplimiento de RoHS, aislamiento de grado médico y antiinterferencia

II. Interpretación del modelo (HAFUHM0020L4AXT)

HAF: serie Zephyr

U: Tipo universal

HM: Alta precisión + canal de pequeño alcance (diferente de HH / HT)

0020: en escala completa 20 SLPM

L4: salida I2C, interfaz de inserción rápida de 22 mm

AXT: Configuración estándar, sin opciones especiales

III. Principio de trabajo

Utilizando un microponte térmico MEMS:

El chip integra una resistencia de calentamiento aislante + resistencias de detección de temperatura aguas arriba y aguas abajo;

El flujo de aire elimina el calor, la diferencia de temperatura aguas arriba y aguas abajo, el caudal de masa.

Un ASIC integrado completa la compensación de temperatura, la linearización, la digitalización y las salidas I2C;

Mide directamente el caudal de masa, no afectado por las fluctuaciones de temperatura / presión.

IV. Principales aplicaciones (escenarios de bajo flujo de alta precisión)

Equipo médico:

Control preciso de la proporción de mezcla de oxígeno / aire en los ventiladores / máquinas de anestesia

Monitoreo de bajo flujo para instrumentos de función pulmonar, nebulizadores (020 SLPM)

Automatización industrial:

Proporcionamiento de gases de precisión (como el gas de blindaje de soldadura, el gas inerte)

Equipo de detección de fugas, calibración y estabilidad del analizador de gas a bajo caudal

Control del medio ambiente:

Control de circuito cerrado de bajo caudal para bombas de muestreo de aire, analizadores de COV

Investigación y laboratorio:

Medición del microflujo para tuberías de gas, equipos neumáticos de precisión

Aplicaciones / aire fresco:

Purificadores de aire de gama alta, aire fresco de grado médico con retroalimentación de bajo caudal
