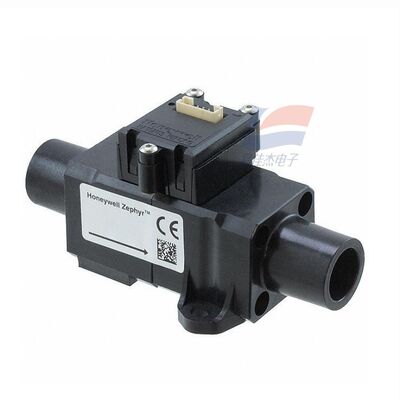

Sensor de flujo másico térmico YJJ HAFUHT0050L4AXT MEMS 0-50SLPM para aplicaciones médicas/industriales

Descripción del Producto:

Sensor de flujo másico térmico YJJ HAFUHT0050L4AXT MEMS 0-50SLPM para aplicaciones médicas/industriales

Características:

I. Parámetros principales (25 ℃, 1 atm)

Modelo: HAFUHT0050L4AXT

Medio de medición: Aire seco y limpio / Gas no corrosivo

Rango: 0–50 SLPM (litros estándar por minuto)

Precisión: ±0,5% FS (escala completa)

Resolución: Mínimo 0,002 SLPM

Tiempo de respuesta: ≤1 ms (medición dinámica rápida)

Interfaz de salida: I2C (Digital), dirección esclava 0x49, nivel de 3,3 V

Voltaje de la fuente de alimentación: 3–10 VCC (típico 3,3/5 V)

Consumo de energía: Estático aproximadamente 25 mW, máximo ≤60 mW

Temperatura de funcionamiento: -20 ℃ a +70 ℃; Compensación media 0 ℃ a +50 ℃

Resistencia a la presión: Máximo 60 psi (Aproximadamente 4 bar)

Tamaño de interfaz: rosca interna G3/8 (ISO 1179), compatible con conector ISO 5356

Paquete: conector SIP de 6 pines, carcasa termoplástica ignífuga

Vida útil: >5 años (funcionamiento normal), cumple con RoHS

II. Interpretación del modelo (HAFUHT0050L4AXT)

HAF: Serie Zephyr

U: de uso general

HT: Alta precisión + Interfaz roscada (Diferente a la inserción rápida de HH)

0050: 50 SLPM a gran escala

L4: salida I2C, puerto de rosca G3/8

AXT: Configuración estándar, sin opciones especiales

III. Principio de funcionamiento

Usando tecnología de micropuentes térmicos MEMS:

El chip tiene una resistencia calefactora aislada + sensores de temperatura aguas arriba y aguas abajo;

El flujo de aire elimina el calor y la diferencia de temperatura entre aguas arriba y aguas abajo es proporcional al caudal másico;

El chip ASIC completa la compensación de temperatura, linealización, digitalización y emite señales I2C;

Medición directa del caudal másico, no afectada por fluctuaciones de temperatura/presión.

IV. Aplicaciones principales

Equipos médicos: respiradores, máquinas de anestesia, medidores de función pulmonar para un control preciso del flujo de oxígeno/aire;

Automatización industrial: Mezcla de gases, gas de protección para soldadura, equipos de detección de fugas, monitoreo del flujo másico de gas;

Monitoreo ambiental: calibración del flujo de la bomba de muestreo de aire, estabilidad del flujo del analizador de gases;

Electrodomésticos / Aire fresco: Sistemas de aire fresco de alta gama, purificadores de aire para el control de circuito cerrado del volumen de aire;

Instrumentos de investigación: Gasoductos de laboratorio, medición de flujo de equipos neumáticos de precisión.
