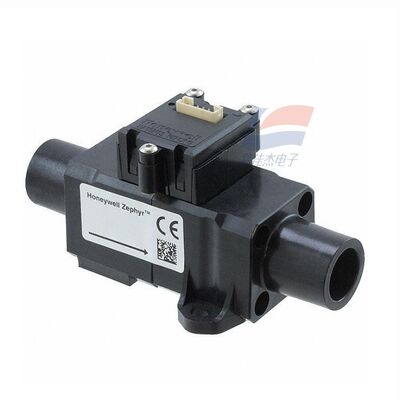

Sensor de flujo másico térmico YJJ HAFUHH0050L4AXT MEMS para uso médico 0-50SLPM

Descripción del Producto:

Sensor de flujo másico térmico YJJ HAFUHH0050L4AXT MEMS para uso médico 0-50SLPM

Características:

I. Parámetros principales (25 ℃, 1 atm)

Modelo: HAFUHH0050L4AXT

Medio de medición: Aire seco y limpio / Gas no corrosivo

Rango: 0–50 SLPM (resolución de hasta ±0,05 SLPM)

Precisión: ±0,5 % FS (escala completa), ±0,5 % lectura

Repetibilidad: ±0,1% FS

Tiempo de respuesta: ≤ 1 ms (medición dinámica rápida)

Interfaz de salida: I2C (digital), nivel de 3,3 V

Voltaje de la fuente de alimentación: 3–10 VCC (típico 3,3/5 V)

Consumo de energía: Estático aproximadamente 25 mW, máximo ≤ 60 mW

Temperatura de funcionamiento: -20 ℃ a +70 ℃; compensación media 0 ℃ a +50 ℃

Resistencia a la presión: Máximo 60 psi (aproximadamente 4 bar)

Tamaño de interfaz: conector macho cónico de 22 mm (conexión rápida neumática)

Paquete: conector SIP de 6 pines, carcasa termoplástica ignífuga

Vida útil: >5 años (funcionamiento normal), cumple con RoHS

II. Principio de funcionamiento

Utiliza tecnología de micropuentes térmicos MEMS:

El chip incluye una resistencia de calentamiento aislada + resistencias de detección de temperatura aguas arriba y aguas abajo;

El flujo de aire elimina el calor y la diferencia de temperatura entre aguas arriba y aguas abajo es proporcional al caudal másico;

El chip ASIC completa la compensación de temperatura, linealización, digitalización y salida de señal I2C;

Mide directamente el caudal másico, sin verse afectado por las fluctuaciones de temperatura o presión.

III. Aplicaciones principales

Equipos médicos: Control preciso del flujo de oxígeno/aire para ventiladores, máquinas de anestesia, instrumentos de función pulmonar;

Automatización industrial: relación de gas, gas de protección para soldadura, equipos de detección de fugas, monitoreo del flujo másico de gas;

Monitoreo ambiental: calibración del flujo de la bomba de muestreo de aire, estabilidad del flujo del analizador de gas;

Electrodomésticos/aire fresco: sistemas de aire fresco de alta gama, purificadores de aire con control de volumen de viento de circuito cerrado;

Instrumentos de investigación: Gasoductos de laboratorio, medición de flujo de equipos neumáticos de precisión.
