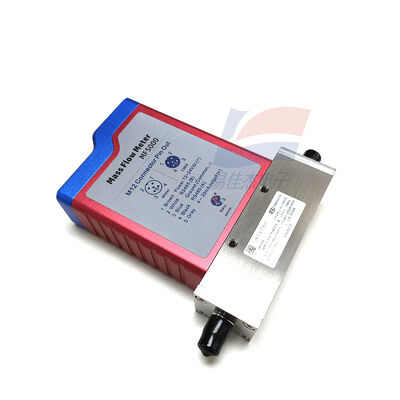

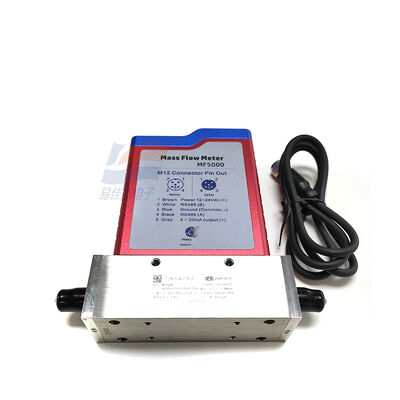

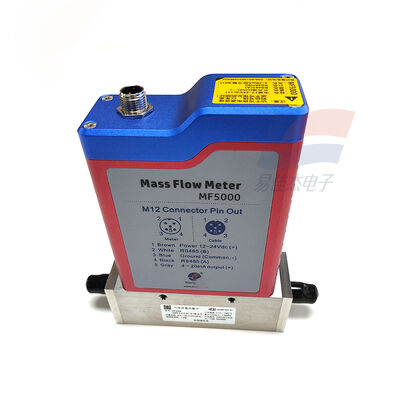

YJJ MF5006-N2M-E-0.5-50-15-AB-D-A MEMS Medidor de caudal de masa de gas térmico 0,5-50 SLPM 1,5MPa

Descripción del producto:

YJJ MF5006-N2M-E-0.5-50-15-AB-D-A MEMS Medidor de flujo de masa de gas térmico 0,5 - 50 SLPM 1,5MPa

Características:

I. Desmontaje del modelo (significación detallada de cada posición)

MF5006-N2M-E-0.5-50-15-AB-D-A

MF5006: Serie DN6 (Diámetro interno 6 mm, interfaz de 1/4")

N2: Gas estándar = nitrógeno (N2)

M: Principio de flujo de masa térmica MEMS

E: Conchas de aleación de aluminio

0.5: Rango mínimo 0,5 SLPM (Litros estándar por minuto a 20 °C / 1 atm)

50: Alcance máximo 50 SLPM

15: Presión de trabajo máxima 1,5 MPa

AB: Salida = 4-20mA + RS485 (Modbus-RTU)

D: con pantalla LCD (flujo instantáneo + acumulado)

A: Configuración estándar (sin personalización especial)

II. Parámetros del núcleo (MF5006-N2M-E-0,5-50-15-AB-D-A)

1. Rendimiento de medición

Medium medido: N2, aire, O2, Ar, CO2, etc. Seco, limpio, sin aceite, sin gas de condensación

Se aplicará el método de medición de la velocidad de entrada de los cables.

El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.

Precisión: ± 1,5% de lectura + 0,2% de FS

Repetitividad: ≤ ± 0,5% FS

Relación de alcance: 100:1 (amplio rango, baja sensibilidad al flujo)

Tiempo de respuesta: ≤ 100 ms (Seguir rápidamente los cambios de flujo)

Flujo de arranque: bajo a 8 mm/s (flujo extremadamente pequeño medible)

2- Electricidad y producción

Fuente de alimentación: 1224 VDC ±10%, Consumo de energía < 2 W

Producción analógica: 4×20 mA (correspondiente a 0×50 SLPM)

Comunicación: RS485 (Modbus-RTU), monitoreo remoto en red

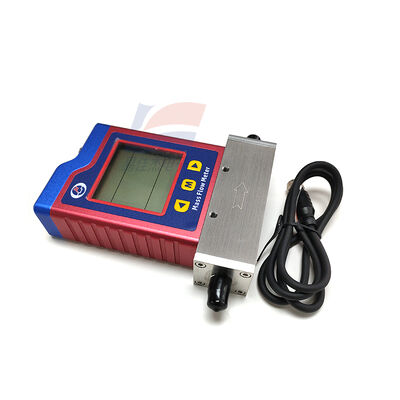

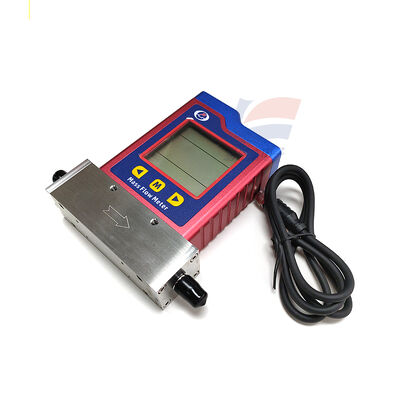

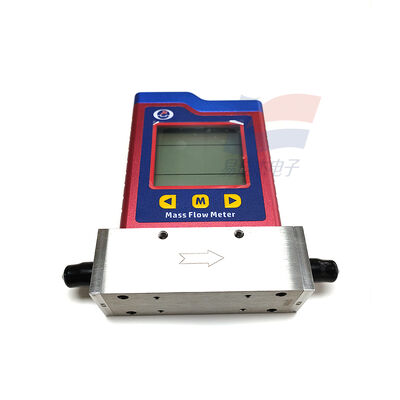

Display: Pantalla LCD, muestra el flujo instantáneo (SLPM) + flujo acumulado

3Mecánica y medio ambiente

Material del caparazón: aleación de aluminio (tipo E), ligero, resistente a la corrosión

Material de contacto: acero inoxidable 316L

Presión de trabajo: ≤ 1,5 MPa (15 bar)

Temperatura de trabajo: -20°C a +60°C

Humedad: 0 ∼95% RH (sin condensación)

Grado de protección: IP40 (a prueba de polvo, interior / entorno industrial general)

Instalación: Instalación horizontal / vertical a voluntad, no se requiere segmento de tubo recto (ventaja de la MEMS térmica)

4Principales características

MEMS térmico: medición directa del flujo de masa, sin compensación de temperatura / presión, precisiónAfectan las fluctuaciones de temperatura / presión

Presión diferencial ultrabaja: pérdida de presión mínima, adecuada para sistemas de baja presión / flujo pequeño

Alta estabilidad: desviación del punto cero pequeña, sin mantenimiento a largo plazo

III. Principales aplicaciones (medida precisa de gases de flujo bajo y de pequeñas dimensiones)

1Semiconductores / electrónica (escenario básico)

Nitrógeno (N2), oxígeno (O2), argón (Ar) de alta pureza, relación de gas de proceso y control de flujo

Control de precisión de los gases de pequeño caudal en equipos de procesamiento de obleas, difusión, grabado y deposición

2Medicina y Farmacéutica

Monitoreo del flujo de suministro de oxígeno / nitrógeno en el hospital (respiradores, máquinas de anestesia)

Medición precisa de los gases estériles farmacéuticos y de los gases protectores (N2/Ar)

3Laboratorio / Investigación

Relación de flujo pequeño, mezcla, control de los gases de reacción de los gases experimentales (N2/O2/Ar/CO2)

Medición de gases de bajo flujo para catálisis, combustión, muestreo ambiental, etc.

4Automatización industrial

Control estable de flujo pequeño del gas protector de soldadura (Ar/CO2)

Control de flujo de procesamiento preciso, equipo de inspección

Medición del consumo de energía final del aire comprimido / equipo

5Medio ambiente / Nueva energía

Gas de escape de baja concentración, gas de cola Monitoreo de muestreo de pequeños flujos

Medición del gas hidrógeno de baja concentración para pilas de combustible de hidrógeno

Especificaciones:
