AWM3150V Sensor de flujo de aire 50 mW Consumo de energía y 3,0 msec Tiempo máximo de respuesta para industrial

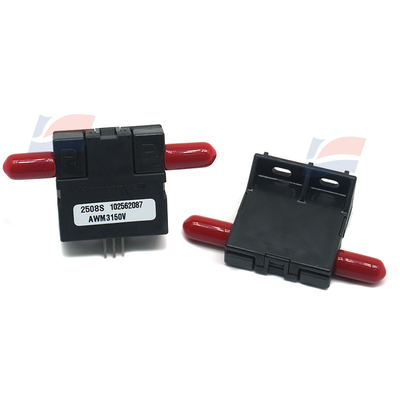

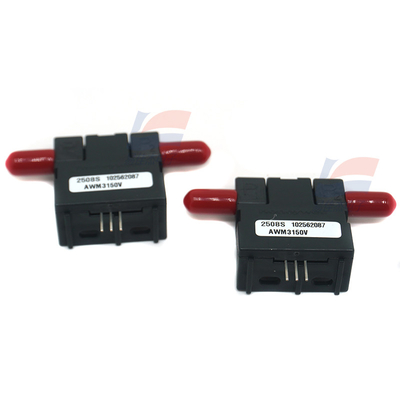

Sensor de flujo de aire AWM3150V

Información general:

Los sensores de flujo de aire de masa de microbridge de la serie AWM3000 funcionan según la teoría de que el flujo de aire dirigido a través de la superficie de un elemento de detección causa la transferencia de calor.La tensión de salida varía en proporción a la masa de aire u otro gas que fluye a través de los puertos de entrada y salida de un sensor determinado. Sumidero/fuente de corriente. Las corrientes máximas son de 10 mA de sumidero y 20 mA de fuente, regidas por un amplificador operativo LM224 en la etapa final del amplificador de instrumentación.

Contaminación de los medios:

Los medios que fluyen a través del sensor deben estar libres de humedad condensante y contaminantes de partículas.Un filtro de 5 micras barato situado en la parte superior del elemento de detección reduce sustancialmente el riesgo de daños causados por contaminantes.

Limpieza:

Al limpiar, cubra los extremos de los puertos, ya que ciertos disolventes pueden atacar el epoxi utilizado para sellar los tubos de chips en el sustrato cerámico.

Instrucciones de uso:

Tenga en cuenta: el sensor debe estar firmemente conectado al circuito impreso d antes de la soldadura.) punta de diámetro. y temperatura a 400 °C [750 °F]. Mantenga la punta en el terminal durante 5 segundos como máximo en la soldadura del núcleo y la soldadura a mano [4 a después de la soldadura.Cinturón de marcha con un mínimo de 1El tubo de cobertura termina cuando se limpia.
