Datos del producto:
|
| Longitud de onda de la detección: | 5 - 14 µm | Distancia de inducción: | los 4-8m |
|---|---|---|---|
| Ángulo de inducción: | 100° | Nivel de salida: | Alto nivel 3V |
| Tiempo de retraso: | 3 - 300 segundos | tiempo de bloqueo: | Predeterminado 4 segundos |
| Voltaje de suministro: | CC 5 V ~ 20 V | Corriente estática: | ≤ 65 µA a 5 V |
| Resaltar: | Módulo de detector de IR piroeléctrico,Sensor de detección de movimiento humano,Sensor de infrarrojos interiores de 4 a 8 m |
||
Descripción del producto:

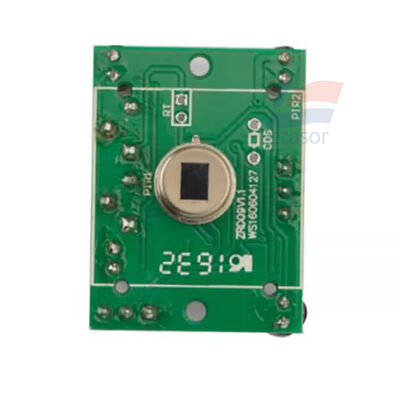

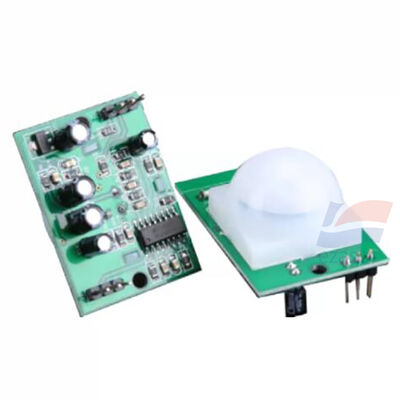

Módulo Sensor PIR Infrarrojo Piroeléctrico YJJ ZRD-09 Voltaje Amplio 5~20V Retardo Ajustable para Luz de Inducción Humana
Características:
Descripción de Parámetros del Módulo Sensor Infrarrojo PIR Termopila ZRD09 (ZRD-09)
Principio: Efecto termopila, elemento sensible PIR integrado + chip de procesamiento de señal dedicado + lente Fresnel, **salida de nivel analógico**, detección de movimiento humano, fuente de voltaje amplia, admite dos modos de disparo, circuito reservado de control fotosensible incorporado, se utiliza principalmente para luces de detección humana, alarmas de seguridad
Parámetros de Detección Central
- Longitud de Onda de Detección: 5~14 μm (banda infrarroja humana)
- Distancia de Detección: 4~8m (ajustable, dependiente de la lente Fresnel)
- Ángulo de Detección: 100° (determinado por la lente)
- Nivel de Salida: Nivel alto 3V, nivel bajo 0V
- Tiempo de Retardo: 3~300s ajustable continuamente (tiempo que la salida permanece después de que el humano se va)
- Tiempo de Bloqueo: Predeterminado 4s (4s después del disparo, para evitar disparos falsos)
- Modo de Disparo: **Disparo Repetible / Disparo No Repetible (seleccionado por configuración de pines)**
Parámetros Eléctricos
- Voltaje de Suministro: **CC 5V ~ 20V** (voltaje amplio)
- Corriente Estática: ≤ 65μA @ 5V, bajo consumo de energía
- Tipo de Salida: Niveles Altos y Bajos (compatible con TTL)
Parámetros Ambientales y Mecánicos
- Temperatura de Operación: **-10℃ ~ +70℃**
- Dimensiones: 32 × 24 × 24 mm
- Lente Fresnel: Diámetro predeterminado 23mm
- Humedad de Operación: 15~90% HR (sin condensación)
Características del producto
1. Amplio rango de voltaje de suministro de 5~20V, adecuado para escenarios de fuente de alimentación CC y adaptador de corriente
2. Dos modos de disparo disponibles, que cumplen con los requisitos lógicos de diferentes productos
3. El tiempo de retardo se puede ajustar, adecuado para escenarios como luces de inducción e interruptores automáticos
4. Circuito de control fotosensible reservado (opcional, no se suelda ninguna resistencia fotosensible en fábrica), lo que permite no disparar durante el día y detectar por la noche
5. Módulo integrado, equipado con lente Fresnel, ensamblado directamente para su uso, desarrollo sencillo
6. Baja corriente estática, lo que reduce el consumo de energía general del dispositivo
Aplicación típica
1. Luces de detección de cuerpo humano, interruptores de detección, iluminación de detección de pasillos
2. Dispositivos de alarma de intrusión infrarroja, equipos de detección de cuerpo humano de seguridad
3. Hogar inteligente, terminales de detección de cuerpo humano IoT
4. Puertas automáticas, control de detección de electrodomésticos automáticos
5. Juguetes de detección de cuerpo humano, detección de cuerpo humano en automatización industrial
Especificaciones:
| Voltaje de Suministro | CC 5V ~ 20V |
| Corriente Estática | ≤ 65μA @ 5V |
| Tipo de Salida | Niveles Altos y Bajos |
| Frecuencia de Corte Paso Alto FHPF | 0.4Hz |
| Frecuencia de Corte Paso Bajo FLPF | 7Hz |
![]()
