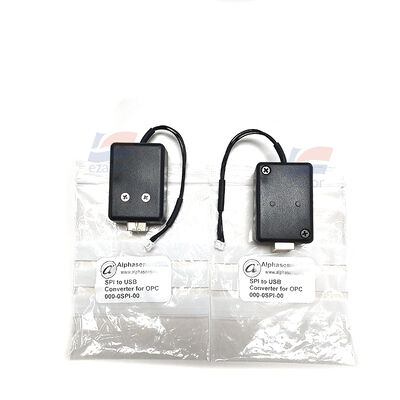

Módulo de conversión USB-SPI YJJ para monitoreo y medición de laboratorio de polvo OPC-N3

Descripción del producto:

Módulo convertidor USB-SPI YJJ para monitoreo de polvo y medición de laboratorio OPC-N3

Características:

Contador óptico de partículas OPC-N3 (con convertidor USB-SPI)

Descripción de parámetros:

Principio: Contador óptico de partículas por dispersión de luz láser; el convertidor USB-SPI realiza la conversión de USB a SPI en el lado de la PC, leyendo directamente los datos SPI del sensor OPC-N3

Parámetros clave del sensor OPC-N3

| Modelo | OPC-N3

| Principio de detección | Conteo de partículas individuales por dispersión de luz láser, láser de seguridad de nivel 1

| Rango de detección de tamaño de partícula | 0.35 - 40 μm (tamaño de partícula equivalente esférico)

| Canales de tamaño de partícula | 24 canales de clasificación de tamaño de partícula, histograma de distribución de tamaño de partícula de salida

| Indicadores de material particulado de salida | PM1, PM2.5, PM4.25, PM10 concentración de masa

| Concentración de masa máxima | 2000 μg/m³

| Tasa máxima de conteo de partículas | 10000 partículas/segundo |

| Tasa de flujo de muestreo | Flujo total 5.5L/min; Tasa de flujo de muestreo 220 mL/min |

| Voltaje de suministro de energía | CC 4.8 - 5.2V (típico 5V) |

| Corriente de trabajo | Modo de medición 175mA; En espera < 50mA |

| Sensores incorporados | Sensor de compensación de temperatura y humedad interno

| Interfaz de comunicación nativa | Modo SPI-1 (lógica de 3.3V); Micro-USB; Soporta almacenamiento local CSV en Micro-SD |

| Temperatura de trabajo | -10℃ ~ +50℃

| Humedad de trabajo | 0 - 95% HR, sin condensación

| Dimensiones físicas | 75 mm × 60 mm × 63.5 mm |

| Peso | < 105g |

| Garantía | 24 meses

Descripción del convertidor USB-SPI (con adaptador)

> Función: Interfaz USB de computadora a SPI, lee directamente los datos SPI del OPC-N3, eliminando la necesidad de desarrollo de microcontrolador de chip único

1. Interfaz: USB2.0; Señales SPI: SCK, MOSI, MISO, CS, GND; Modo SPI 1, coincidiendo con el tiempo de comunicación del OPC-N3

2. Nivel de E/S: Nivel lógico de 3.3V, compatible con la interfaz SPI del OPC-N3

3. Suministro de energía: El OPC-N3 requiere un suministro de energía independiente de 5V, **no puede ser alimentado por el adaptador USB-SPI**, para evitar que un suministro de energía insuficiente cause un funcionamiento anormal del ventilador y el láser

4. Software: La computadora host de PC lee el histograma, la concentración de PM, los datos de temperatura y humedad

Características principales

1. Clasificación de tamaño de partícula en 24 canales, puede generar una distribución completa del tamaño de partícula, no solo valores de masa de PM, puede detectar partículas grandes como el polen

2. Compensación de temperatura y humedad incorporada, adecuada para entornos exteriores complejos; soporta grabación sin conexión en tarjeta SD

3. Combinado con el convertidor USB-SPI, la PC recopila datos directamente, realizando rápidamente evaluaciones de esquemas y pruebas de laboratorio

4. Grado industrial, adecuado para ciudades con alta contaminación, polvo en sitios de construcción, monitoreo del medio ambiente atmosférico

Escenarios de aplicación típicos

Monitoreo de la calidad del aire urbano, Monitoreo de polvo en sitios de construcción, Muestreo de investigación atmosférica, Monitoreo de polen/alérgenos, Monitoreo de material particulado en parques industriales, Estación de monitoreo ambiental, Desarrollo de equipos de monitoreo de calidad del aire interior y exterior
