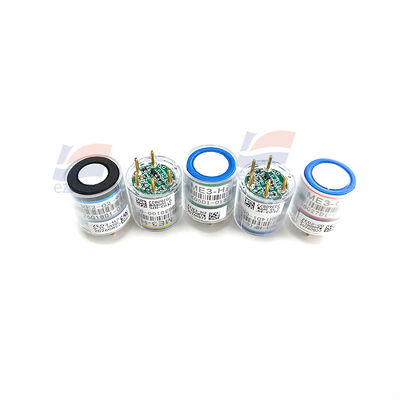

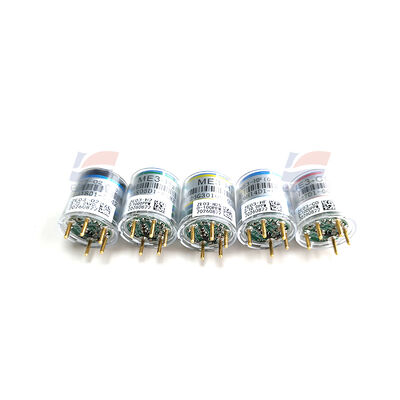

Módulo sensor de fluoruro de hidrógeno YJJ ZE03‑HF 0‑10ppm HF Salida UART‑TTL y analógica

Descripción del producto:

Módulo Sensor de Fluoruro de Hidrógeno YJJ ZE03-HF 0-10ppm HF UART-TTL y Salida Analógica

Características:

Parámetros técnicos principales

| Artículo | Parámetro |

| Gas de detección | HF (Fluoruro de Hidrógeno) |

| Rango de medición | **0 - 10 ppm** |

| Resolución | 0.1 ppm |

| Tiempo de respuesta T90 | ≤ 90 s

| Fuente de alimentación | CC 5V ± 0.1V, corriente de funcionamiento < 5mA

| Salida digital | UART-TTL (nivel de 3.3V); 9600-8-N-1; modo de informe activo / pregunta y respuesta; salida directa de concentración de ppm |

| Salida analógica VO | Salida de voltaje lineal de 0-3V, correspondencia uno a uno entre concentración y voltaje |

| Compensación de temperatura | Sensor de temperatura a bordo, el firmware realiza automáticamente la compensación de temperatura |

| Entorno operativo | -20 a +50°C; 15-90% HR, **estrictamente prohibida la condensación** Winsen Ele... |

| Condiciones de almacenamiento | -20 a 50°C, 30 - 70% HR |

| Vida útil esperada | 2 años (en ambiente de aire)

| Dimensiones | Φ23.5 mm × 24.5 mm |

Definición de pines (5 pines, igual que los pines estándar de la serie ZE03)

| Pin | Definición | Explicación |

| --- | --- | --- |

| VCC | Fuente de alimentación | CC 5V |

| GND | Tierra de alimentación | Tierra común |

| TXD | Transmisión del módulo | Conectar al RX del microcontrolador (nivel de 3.3V, se prohíbe la conexión directa a IO de 5V) |

| RXD | Recepción del módulo | Conectar al TX del microcontrolador |

| VO | Salida de voltaje analógico | Señal analógica de 0-3V |

Explicación de la salida

1. Puerto serie UART (Preferido) **: Salida directa de la concentración de HF (un decimal), temperatura del módulo, estado de falla; admite lectura de comandos y modificación de dirección. Nivel de 3.3V, los microcontroladores de 5V deben realizar conversión de nivel.

2. **Salida analógica VO**: 0-3V proporcional a 0-10ppm; la precisión de la salida analógica es menor que la del puerto serie, adecuada para recopilación simple.

Escenarios de aplicación

- Monitoreo de fugas de HF en procesos de grabado químico y de semiconductores

- Detección de gas tóxico HF en talleres de metalurgia, galvanoplastia y decapado ácido

- Transmisores fijos y detectores portátiles en fábricas de tratamiento de gases residuales y productos químicos peligrosos

- PLC, equipos de control industrial e integración de desarrollo secundario para alarmas de gas
