YJJ NO2-B43F Sensor electroquímico de dióxido de nitrógeno de 4 electrodos 0-20PPM para el monitoreo de la calidad del aire

Descripción del producto:

YJJ NO2-B43F Sensor electroquímico de dióxido de nitrógeno de 4 electrodos 0-20PPM para el monitoreo de la calidad del aire

Características:

I. Resumen del producto

NO2-B43F es un sensor electroquímico de alta precisión de cuatro electrodos de nivel ppb para NO2 (dióxido de nitrógeno) de la serie Alpha B de Alphasense del Reino Unido.Se instala comúnmente en la placa principal de los analizadores de gases (como la placa principal del instrumento de detección MCX-MPCB1), y requiere una placa de circuito de procesamiento de señal para completar la amplificación de la señal de corriente, la adquisición de AD, la compensación de temperatura y la salida de conversión de concentración.

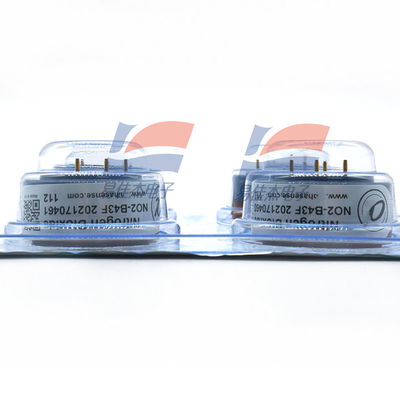

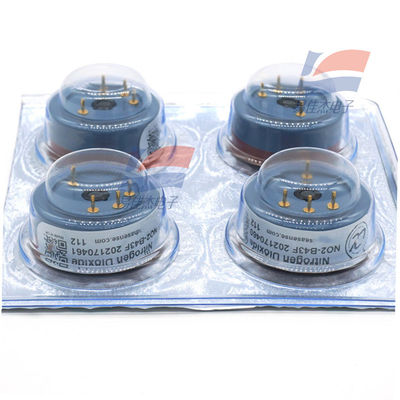

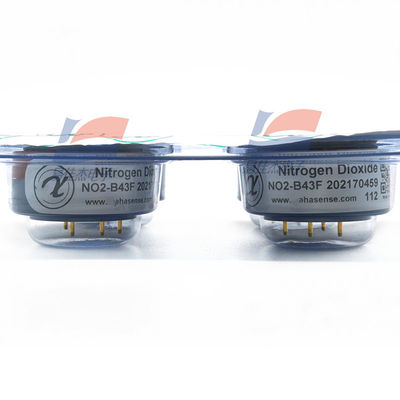

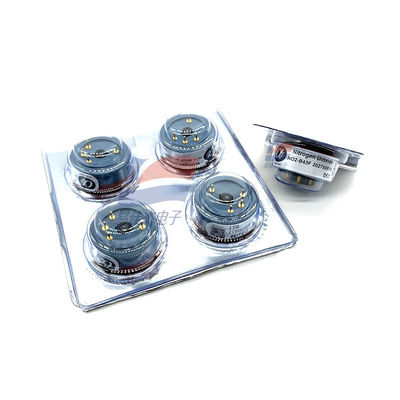

Apariencia del sensor:

El sensor NO2-B43F

El modelo NO2-B43F-IST actualizado está equipado con una placa de compensación de temperatura inteligente y un chip de almacenamiento, que admite la lectura de parámetros de calibración plug-and-play.

Parámetros de la especificación del proyecto

Gas objetivo a detectar:NO2 (dióxido de nitrógeno)

Rango de medición: 0-20 ppm, soporta micro-resolución de nivel ppb (mínimo 20 ppb)

Límites superiores de tolerancia a la sobrecarga: 50 ppm, tolerancia a los golpes a corto plazo

La sensibilidad: -200 ~ -650 nA/ppm (condición estándar de dióxido de nitrógeno de 2 ppm)

Resistencia a la carga recomendada: 33 - 100Ω; preferiblemente se selecciona una resistencia a la carga de 33Ω para garantizar una baja concentración de resolución de señal ppb

Tiempo de respuesta T90: ≤ 80 s (0 - 2 ppm paso gaseoso), en condiciones normales < 60 s

Ruido del punto cero: equivalente a ±2 ppb de fluctuación de la concentración

Error lineal: error del rango de 0 a 5 ppm ≤ ± 0,5 ppb, excelente estabilidad a bajas concentraciones

Vida útil del diseño / garantía: ≥ 24 meses, período de garantía oficial de dos años

III. Parámetros de adaptación al medio ambiente

Temperatura de funcionamiento: -30 °C ~ +40 °C

-20°C baja temperatura: la sensibilidad se mantiene entre el 60% y el 80% a temperatura normal (20°C)

Temperatura alta de 40°C: la sensibilidad se encuentra dentro del rango de valores estándar del 95% - 115%, la deriva de temperatura es controlable

Presión del aire: 80 - 120 kPa

Humedad de trabajo a largo plazo: 15% - 85% RH (sin condensación)

Condiciones de almacenamiento: almacenamiento cerrado a 3 - 20°C, período de validez de almacenamiento 6 meses

IV. Parámetros de antiinterferencia (sensibilidad cruzada)

Capacitación de adsorción de ozono > 500 ppm·h, baja interferencia de las impurezas atmosféricas comunes es extremadamente baja

Gas interferente Concentración de ensayo Relación de sensibilidad a las interferencias

O3 Ozono 2 ppm < 500 ppm·h Capacidad del filtro

NO Óxido de nitrógeno 5 ppm < 5 %

Dióxido de azufre SO2 5 ppm < -3 %

El monóxido de carbono del CO 5 ppm < -3 %

H2 Sulfuro de hidrógeno 5 ppm < -80 %

Hidrógeno, etileno, amoníaco, dióxido de carbono Concentración de ensayo estándar < 0,1%, casi sin interferencias

V. Requisitos de hardware para el adaptador de la placa base del analizador (conectado a la placa base MCX-MPCB1)

1. Definición del pin del sensor (4 pines de electrodos)

Electrodo de trabajo WE, electrodo de referencia RE, electrodo de conteo CE, electrodo auxiliar AE

2Funciones esenciales del circuito de la placa base

Control de voltaje de sesgo del sensor, circuito de potencial constante de cuatro electrodos

Conversión corriente/voltaje I/V (resistencia de carga de 33Ω correspondiente)

Muestreo AD de alta precisión para recoger señales de corriente débil de nivel nA

Algoritmo de compensación de temperatura, corrección de la deriva de sensibilidad en entornos de alta y baja temperatura

Calibración del punto cero, calibración del rango, autocontrol de la deriva del punto cero

Valor de concentración de salida, alarma de exceso de límite, detección de fallos del sensor

3Equipo compatible

Instrumento portátil de detección de múltiples gases (compatible con el equipo de la placa base MCX-MPCB1 que tenga)

Equipo de monitoreo del aire ambiental, monitoreo de gases en túneles, transmisor de gases de escape industrial, estación de micro monitoreo atmosférico
