YJJ Altair 4XR Cubierta delantera placa base de circuito para reparación de partes de detectores de gas portátiles

Descripción del producto:

Placa de circuito de placa base de cubierta frontal YJJ Altair 4XR para piezas de reparación de detectores de gas portátiles

Características:

I. Parámetros básicos de adaptación
Adaptación para toda la máquina: Detector de gas múltiple portátil Bluetooth de cuatro en uno MSA Altair 4XR (segunda generación 4XR)
Código de pieza original de fábrica: Ensamblaje de placa base 10211186, Componente de carcasa frontal 10211185
Canales de sensor compatibles: 4 ranuras de sensor inteligente X-Cell, Gas general: H2S, CO, O2, Gas combustible LEL; Sondas de gas tóxico reemplazables SO2, NO2, etc.
Módulo Bluetooth 5.0 incorporado, admite visualización remota de datos de gas, notificación de alarma, calibración del equipo
II. Especificaciones detalladas del hardware de la placa base
Chip de control principal: MCU de grado industrial de baja potencia, responsable de la lectura de señales digitales de los sensores inteligentes X-Cell, cálculo AD, conversión de concentración
Interfaz de pantalla: Compatible con pantalla LCD de alta definición, circuito de controlador de retroiluminación
Circuito de control de alarma: Tres salidas de alarma (alarma de zumbador >95dB, luces de advertencia LED de cuatro esquinas de alto brillo, motor de vibración); Soporte nativo para alarma de caída, activación de hardware de alarma de emergencia de una tecla
Chip de almacenamiento: Almacena parámetros de calibración, umbrales de alarma TWA-STEL (promedio ponderado en el tiempo - límite de exposición a corto plazo), 500 registros de eventos, 50 horas de registro de historial de gas
Circuito de fuente de alimentación: Compatible con batería especial recargable de iones de litio, duración de la batería con carga completa de 24 horas, control de carga, alarma de bajo voltaje
Puertos externos: Contacto de carga, interfaz de comunicación de calibración infrarroja, cable base del sensor, cable del teclado
Clasificación a prueba de explosiones: Ex ia IIC T4 Ga intrínsecamente seguro a prueba de explosiones
Parámetros del entorno operativo
Temperatura de funcionamiento: -40℃ ~ +60℃
Humedad aplicable: 15-90% HR, sin condensación
Protección de la máquina completa: IP68 (inmersión en agua a 2 metros durante 1 hora), la placa base está integrada dentro de la carcasa frontal para un tratamiento de sellado impermeable
III. Funciones principales integradas en la placa base
Autocomprobación completa de la máquina al encender: Detección de hardware de fallos del sensor, voltaje de la batería, altavoz, vibración, luces indicadoras LED
Cálculo de concentración de 4 gases en tiempo real, valores numéricos en tiempo real, visualización de gráficos de curvas en pantalla
Algoritmos de seguridad ocupacional: Valor promedio ponderado en el tiempo (TWA), valor del límite de exposición a corto plazo (STEL), alarma de bloqueo por sobrepaso de límite
Alarma de caída: Activa automáticamente la alarma para personal estacionario prolongado; Asistencia de emergencia de una tecla con alerta instantánea
Red inalámbrica Bluetooth: Conéctese al software móvil MSA Altair-Connect, monitoreo remoto, configuración de parámetros del equipo
Reconocimiento de vida útil del sensor, calibración de punto cero, calibración de gas, almacenamiento de códigos de falla
Registros de eventos: Almacena registros de alarmas, registros de inicio, registros de calibración, registros de fallas

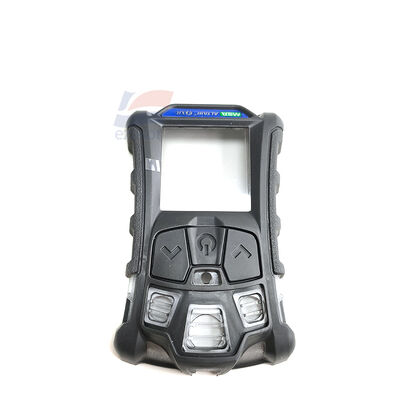

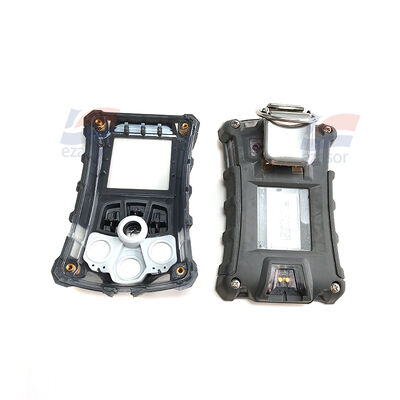

IV. Introducción de los componentes de la carcasa frontal
La carcasa frontal es una carcasa compuesta de policarbonato + caucho de alta resistencia, con la placa base fijada dentro de la cavidad de la carcasa frontal
Resistente a impactos de caída de 7,5 metros de altura
Equipado con junta de sellado impermeable para la pantalla, teclas de operación física, ventana de entrada de sensor
V. Aplicaciones principales
1. Piezas de repuesto para mantenimiento de equipos
Cuando el detector no arranca, la placa base se quema, la lectura de la señal es anormal, el Bluetooth está dañado, la calibración es imposible o las teclas fallan, reemplace directamente el ensamblaje completo de la placa base de la carcasa frontal, eliminando la necesidad de reparar componentes dispersos, lo que hace que el mantenimiento sea conveniente y eficiente.
2. Centro de control principal de la señal de la máquina completa
Recopila señales digitales de los sensores inteligentes X-Cell, procesa las concentraciones de sulfuro de hidrógeno, monóxido de carbono, oxígeno y gas combustible, controla la pantalla, las alarmas, la comunicación Bluetooth, el almacenamiento de datos.
3. Accesorios personalizados
Se utiliza para la renovación de instrumentos, reparación de detectores de segunda mano, desarrollo de módulos de equipos de detección de gas
VI. Adaptación del rango del sensor
H2S: 0-200 ppm
CO: 0-1999 ppm
O2: 0-30% VOL
LEL: 0-100% LEL
