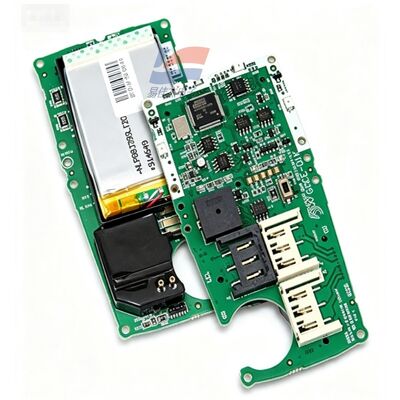

Placa de circuito principal YJJ MCX-MPCB1 para detector portátil de múltiples gases, piezas de repuesto

Descripción del producto:

YJJ MCX-MPCB1 Placa de circuito principal para piezas de repuesto de detectores multigás portátiles

Características:

I. Introducción básica
MCXL-MPCB1 es el conjunto original de circuitos principales de reemplazo de fábrica para el detector de gas portátil GasAlertMicroClip-XL (MCXL) de cuatro en uno.El kit de accesorios de fábrica original incluye la placa principal, batería de litio incorporada, y un conjunto completo de tornillos de fijación.
II. Parámetros del núcleo del hardware
Adaptador: detector MicroClip-XL de cuatro en uno (modelo MCXL-XWHM-Y-CN)
Las ranuras para sensores: 4 bases de sensores independientes, capaces de alojar sondas de gas combustible O2, CO, H2S y LEL.
Chip de control principal: MCU de grado industrial, responsable de recoger señales de corriente débil de sensores de combustión electroquímica y catalítica, amplificación de la señal, conversión AD,y el cálculo de la concentración
Módulo de alimentación: Equipado con la batería de litio original incorporada; todo el dispositivo puede funcionar durante 18 horas cuando está completamente cargado y el tiempo de carga es ≤ 6 horas.
Interfaces externas: interfaz del cable de visualización, zumbador, componente de alarma de vibración, interfaz de comunicación de calibración infrarroja, contactos del asiento de carga
Ambiente de trabajo: -20°C ~ +50°C; humedad 10-95% RH (sin condensación)
Norma de resistencia a las explosiones: la placa base y todo el dispositivo cumplen las especificaciones de seguridad Ex ia IIC T4 de resistencia a las explosiones y el adaptador cumple las especificaciones de resistencia al agua y al polvo IP66/IP67.
Origen de la placa de circuito: Fabricada en la fábrica original en México
III. Funciones integradas de la placa base
Almacenamiento de datos de punto cero y calibración del sensor; detección automática del sensor, la batería y el hardware de alarma al arranque
Cálculo en tiempo real de las concentraciones de 4 gases, haciendo que la pantalla LCD muestre los valores
Valor medio ponderado en el tiempo TWA, valor máximo de exposición a corto plazo STEL y operación lógica de alarma de exceso de límite
Tres salidas de alarma: zumbido de 95 dB, parpadeo de LED, alarma de vibración del motor
Registro de fallos del detector, almacenamiento de datos del historial de detección de gases, comunicación de calibración de puertos infrarrojos
Recuerdos de baja tensión, detección de fallas por envejecimiento del sensor
IV. Principales aplicaciones
1- Mantenimiento de piezas de repuesto
Como un componente de reemplazo para el detector MicroClip-XL de cuatro en uno, cuando la placa principal se quema, el circuito está defectuoso, la señal es anormal, la calibración es imposible,o el detector no arranca, se puede reemplazar directamente en su conjunto sin reparar los componentes individuales por separado, lo que facilita el mantenimiento.
2Función de control principal de adquisición de señal
Recibiendo señales eléctricas débiles de 4 sensores de gas, procesando las concentraciones en tiempo real de sulfuro de hidrógeno, monóxido de carbono, oxígeno y las sondas de gas combustible de combustión catalítica,sirve como el cerebro de todo el dispositivo.
V. Especificaciones de sensores adaptadas
H2S Dióxido de azufre (0-100 ppm), CO Monóxido de carbono (0-500 ppm), O2 Oxígeno (0-30% VOL), LEL Probe de gas combustible de combustión catalítica
