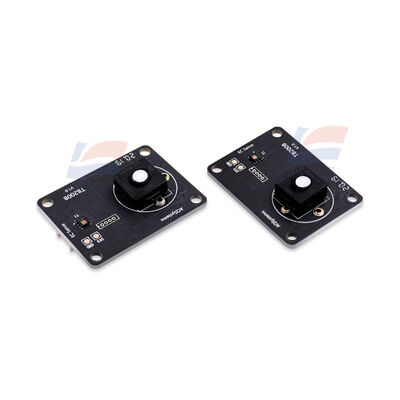

Modulo de detección de gases de oxígeno en estado sólido para equipos médicos de monitoreo de oxígeno

Descripción del producto:

Módulo de sensor de gas de oxígeno de estado sólido YJJ TB200B-ES1-O2-25 para equipos médicos de monitorización de oxígeno

Características:

1. Detalles del proyecto
Voltaje de alimentación DC 3.3V~5.5V, suministro de amplio voltaje, adecuado para microcontroladores, PLCs y placas base IoT
Corriente de funcionamiento Carga completa normal < 5mA; UART normalmente abierto alrededor de 2.5mA @ 5V; modo de suspensión tan bajo como 0.8mA @ 5V
Consumo de energía convencional Carga completa 25mW (5V); consumo de energía en modo de suspensión dentro de 25mW, adecuado para dispositivos de bajo consumo
Interfaz de hardware UART TTL estándar de 3.3V; I2C opcional; cables de 4 pines (VCC/GND/Señal/Reservado); carga activa + modo dual de pregunta y respuesta conmutable
Protocolo de comunicación Instrucciones de puerto serie estándar, calibración incorporada, lectura de concentración, instrucciones de lectura de temperatura y humedad; los datos vienen con prevención de errores de suma de verificación
Estabilización de precalentamiento Estabilización al encender en aire limpio ≤ 120s; entorno contaminado ≤ 180s; no se necesita un circuito de acondicionamiento complejo externo
Certificación Cumple con RoHS, exportable a Europa, América y el Sudeste Asiático, equipo completo
Garantía Garantía de fábrica de 12 meses; vida útil normal del cuerpo del sensor ≥ 5 años, resistente al envenenamiento y capaz de soportar condiciones de trabajo difíciles
II. Parámetros de adaptación ambiental (Todos los ES4 comunes)
Temperatura de funcionamiento: -40℃ ~ +55℃; rango óptimo 20~35℃, excelente control de deriva de alta y baja temperatura
Humidad de funcionamiento: 15%~95% RH (sin condensación); recomendado 50% RH; sin condensación o entrada de agua que dañe el electrodo sensor
Tolerancia a la presión del aire: presión atmosférica estándar ±10%, fluctuaciones de presión del aire en minas, mesetas y mar no causan falsas alarmas
Anti-interferencia: algoritmo incorporado anti-humo de aceite, vapor de agua e interferencia cruzada de gases orgánicos comunes, pequeña deriva de línea base; deriva anual a largo plazo < 5% FS
III. Parámetros del módulo integrado de temperatura y humedad (el módulo viene con)
Detección de temperatura: rango - 40℃~85℃, precisión típica ±0.2℃, compensación de temperatura en tiempo real para la concentración de gas
Detección de humedad: rango 10~95% RH (sin condensación), precisión típica ±2% RH
Ventajas: corrección automática de temperatura y humedad, precisión de detección estable en entornos húmedos de alta y baja temperatura, no se necesita compensación externa de detección de temperatura
IV. Dimensiones mecánicas y peso
Placa de circuito PCB desnuda: 40×30×5.6 mm
TB200B-ES4 completo (incluida la sonda del sensor ES4): 40×30×22.45 mm
Peso total de la máquina: < 25g, tamaño pequeño, fácil de integrar en cajas de distribución o instrumentos de detección portátiles
Agujeros para tornillos de fijación reservados, convenientes para fijación a presión/tornillo; cables de coincidencia estándar de 4 pines disponibles para la compra
V. Gases comúnmente detectables, rango de flujo principal, capacidad de respuesta
ES4 se puede personalizar para más de veinte tipos de gases tóxicos y nocivos. El rendimiento del modelo estándar principal es unificado:
Velocidad de respuesta: T90 ≤ 30s; T50 ≤ 10s; tiempo de retorno a cero del punto cero con nitrógeno ≤ 120s
Precisión: error de escala completa ±5% FS; repetibilidad < 1%; buena linealidad
Resolución estándar uniforme de 0.1ppm (los gases traza se pueden personalizar a 0.001ppm)

Especificaciones:
