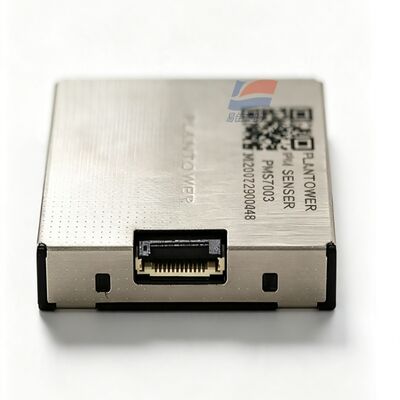

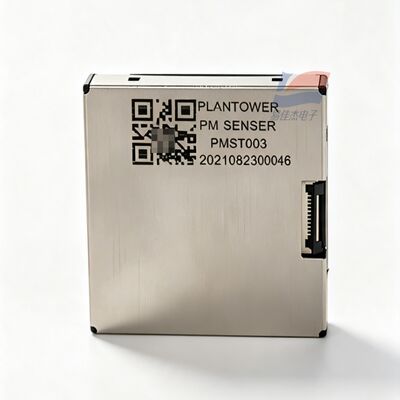

YJJ PMST003 Laser PM2.5 PM10 Sensor de polvo UART Módulo digital de detección de partículas

Descripción del producto:

YJJ PMST003 Sensor de polvo de partículas láser PM2.5 PM10 Módulo de detección de materia particulada digital UART

Características:

I. Introducción del producto

Sensor de polvo de dispersión láser ultrafino PMST003, con un grosor total de solo 6,4 mm, que presenta una carcasa de blindaje metálico completamente cerrada en seis lados; emite concentraciones de masa PM1.0, PM2.5, PM10 y recuentos de partículas de varios tamaños a través del puerto serie TTL-UART. Este producto está diseñado para un volumen extremadamente pequeño, excelente anti-interferencia electromagnética y es adecuado para dispositivos de detección de aire portátiles y vestibles compactos.

II. Parámetros técnicos completos

Principio de detección: Dispersión de luz Mie láser

Rangos de tamaño de partícula de detección: 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Eficiencia de recuento de partículas: 50% @ 0,3 μm; 98% ≥ 0,5 μm

Rango estándar PM2.5: 0 - 500 μg/m³

Rango de sobrecarga PM2.5: 0 - 1000 μg/m³

Resolución de concentración: 1 μg/m³

Precisión de medición: 0 - 100 μg/m³ ± 10 μg/m³; 100 - 1000 μg/m³ ± 10%FS

Respuesta de muestreo única: < 1s; Respuesta estable de toda la máquina ≤ 10s

Volumen de aire de muestreo único: 0,1 L

Fuente de alimentación estándar: CC 4,5 - 5,5 V, típico 5 V

Corriente pico de trabajo: ≤ 100 mA

Corriente de espera en modo de suspensión: ≤ 2 mA

Interfaz de comunicación: TTL-UART, velocidad en baudios 9600, nivel de 3,3 V, admite modo de carga activa / consulta pasiva

Temperatura de funcionamiento: -10 °C ~ +60 °C

Temperatura de almacenamiento: -40 °C ~ +80 °C

Humedad de funcionamiento: 0 - 95% HR, no se permite condensación

Tamaño total: 38 × 35 × 6,4 mm (ultrafino 6,4 mm)

Tiempo medio entre fallos: ≥ 20.000 horas

Estructura de la carcasa: Blindaje completo de metal en seis lados, fuerte resistencia al humo de aceite y a la interferencia electromagnética

III. Definiciones de pines (conector de 10 pines)

VCC: Fuente de alimentación de +5V

GND: Tierra

SET: Modo de trabajo; Nivel alto para muestreo continuo, nivel bajo para suspensión y ahorro de energía

RXD: Recepción del puerto serie del sensor (3,3 V)

TXD: Transmisión del puerto serie del sensor (3,3 V)

RESET: Pin de reinicio de hardware de nivel bajo

7 - 10. Pines de espaciado NC

IV. Ventajas principales del producto

Cuerpo ultrafino de 6,4 mm, adecuado para cavidades internas estrechas y dispositivos portátiles vestibles

Carcasa de blindaje metálico cerrado, detección estable en entornos electromagnéticos complejos

Admite modo de suspensión para bajo consumo de energía, compatible con equipos alimentados por batería de litio

Emite datos de recuento de partículas crudas y datos de concentración de PM calibrados

La consistencia de calibración de fábrica es alta, no se necesita calibración secundaria para grandes cantidades de instrumentos

V. Propósitos de aplicación industrial

Detector de aire de mano ultrafino, módulo de detección ambiental vestible

Purificador de aire de vehículo en miniatura, equipo de detección de aire de escritorio pequeño

Controlador de control de riesgos para el hogar inteligente, equipo de microventilación

Fuente de alimentación, gabinete de control eléctrico, monitoreo de polvo interno de chasis de instrumentos de precisión

Terminal de monitoreo ambiental IoT ultrafino, dispositivo vestible, módulo de detección de aire de pulsera
