Módulo de detección de partículas de polvo PM2.5 PM10 con sensor láser YJJ PMS6003 UART digital

Descripción del producto:

YJJ PMS6003 Laser PM2.5 PM10 Sensor de polvo UART Módulo digital de detección de partículas

Características:

I. Introducción del producto

PMS6003 es el sensor de polvo de calibración doble láser de sexta generación con una carcasa de aleación de metal y aluminio.muy baja deriva a largo plazo, y salida de puerto serie TTL-UART capaz de mostrar múltiples cantidades de partículas de tamaño de partícula, concentraciones de PM1.0/PM2.5/PM10.ofrece una estabilidad y una vida útil significativamente mejoradas, por lo que es adecuado para el desarrollo de equipos de monitoreo de calidad del aire en línea a largo plazo de grado industrial.

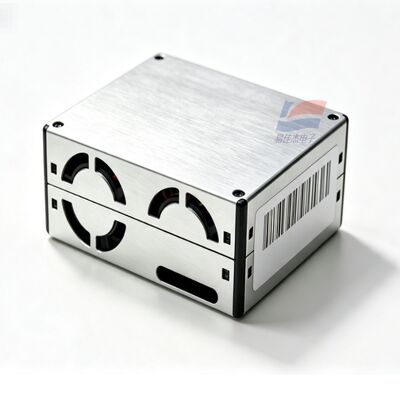

Sensor de PMS6003

II. Parámetros técnicos completos

Principio de detección: dispersión Mie con láser doble, calibración mutua de vías ópticas dobles

Resolución de tamaño de partícula: 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Eficiencia de recuento de partículas: 50% @ 0,3 μm; 98% ≥ 0,5 μm

Las emisiones de PM2,5 en el rango normal: 0-500 μg/m3

Las emisiones de PM2 se calcularán en función de las emisiones de CO2 de las emisiones de CO2.

Resolución de concentración: 1 μg/m3

La precisión de medición: 0-100 μg/m3: ± 10 μg/m3; 100-500 μg/m3: ± 10% FS

Duración del muestreo único: < 1s; respuesta estable del sistema ≤ 10s

Volumen del flujo de aire de muestreo: 0,1 l/min

Voltado de la fuente de alimentación: CC 4,5 - 5,5 V, 5 V estándar

Corriente de funcionamiento normal: ≤ 100 mA

Corriente de espera en estado de reposo: ≤ 2mA

Interfaz de comunicación: TTL-UART, velocidad de transmisión 9600, nivel 3.3V, admite carga activa, modo de consulta pasivo

Temperatura de funcionamiento: -10 °C ~ +60 °C

Temperatura de almacenamiento: -40°C ~ +85°C

Humedad aplicable: 0-95% de HRC (sin condensación)

Material de la carcasa: carcasa blindada de metal

Tamaño total: 50 × 38 × 21 mm (volumen menor que el de PMS1003/3003)

Vida útil promedio libre de fallos: ≥ 10 años (durada de vida útil del láser duplicada)

III. Pinout de 8 pines

VCC: fuente de alimentación de 5 V

GND: En el terreno

SET: Modo Pin; nivel alto = muestreo continuo, nivel bajo = ahorro de energía durante el sueño

RXD: Recepción del puerto serie del sensor

TXD: Transmisión del puerto serie del sensor

RESET: Reinicio de hardware de bajo nivel

7 - 8. pines de repuesto NC

IV. Ventajas principales del producto

Calibración de la trayectoria óptica láser doble, suprimiendo la deriva del envejecimiento del láser, extremadamente larga vida útil

Casilla metálica miniaturizada, interferencia antielectromagnética superior y resistencia a la interferencia del humo del aceite y el vapor de agua en comparación con el modelo anterior

Bajo consumo de energía en estado de suspensión, adecuado para instrumentos de detección portátiles con batería de litio

Salida tanto del recuento de partículas en bruto como de los datos de concentración de partículas calibrados por CF

Alta consistencia de calibración de fábrica, sin necesidad de calibración secundaria para grandes cantidades de equipos

V. Propósitos de aplicación en la industria

Sistema de aire fresco, purificador de aire de gama alta, sonda de control de partículas del conducto central de aire acondicionado

Instrumento comercial de detección de aire interior, dispositivo de alarma de neblina PM2,5 para interiores

Monitoreo en línea del polvo en el sitio de construcción, taller, fábrica, terminal de monitoreo del polvo en el túnel

Instrumento de monitorización del aire montado en un vehículo, estación de carga, gabinete de control eléctrico, monitorización ambiental en invernadero

Sistema de control automático de la ventilación del edificio, equipo portátil de detección ambiental al aire libre
