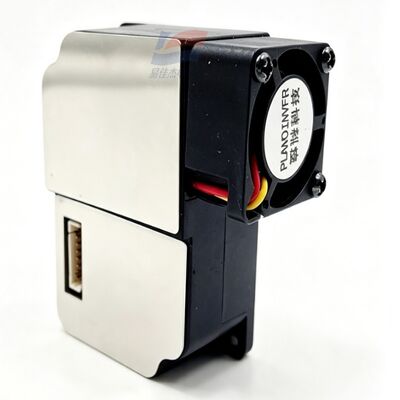

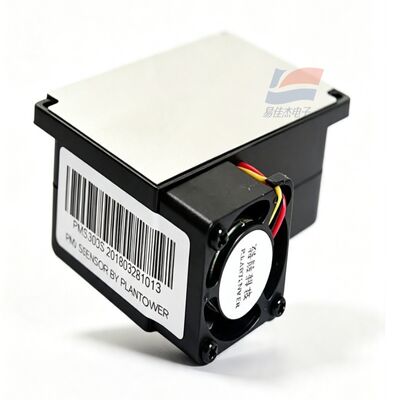

YJJ PMS3003 Laser PM2.5 PM10 Sensor de polvo Modulo de detección digital de partículas UART

Descripción del producto:

Módulo de detección de partículas digital UART con sensor de polvo PM2.5 PM10 láser YJJ PMS3003

Características:

I. Introducción del producto

El PMS3003 es un sensor de polvo de tipo dispersión láser de tercera generación, equipado con un ventilador de admisión de aire en miniatura; emite concentraciones de masa PM1.0, PM2.5, PM10 y el número de partículas de múltiples tamaños a través del puerto serie TTL-UART. En comparación con el PMS1003, ha mejorado la antiinterferencia y la estabilidad, con una carcasa de blindaje metálico, adecuada para el desarrollo de equipos de calidad del aire interior y exterior.

II. Parámetros técnicos completos

Tabla

Elemento de parámetro Especificación Detalles

Principio de detección Dispersión de Mie láser

Rango de tamaño de partícula 0.3 - 1.0 μm, 1.0 - 2.5 μm, 2.5 - 10 μm

Eficiencia de conteo de partículas 50% @ 0.3 μm; 98% ≥ 0.5 μm

Rango estándar PM2.5 0 - 500 μg/m³

Límite superior de medición de sobrecarga ≥ 1000 μg/m³

Resolución de concentración 1 μg/m³

Precisión de medición 0 - 100 μg/m³: ± 10 μg/m³; 100 - 500 μg/m³: ± 10% FS

Respuesta de muestreo única < 1s; Respuesta estable general ≤ 10s

Caudal de aire de muestreo 0.1 L/min

Voltaje de la fuente de alimentación DC 4.5 - 5.5V, típico 5V

Corriente de trabajo normal ≤ 100mA

Corriente de espera en modo de suspensión ≤ 200μA

Interfaz de comunicación TTL-UART, Velocidad en baudios 9600, Nivel de 3.3V, Soporta modo de lectura activo/pasivo

Temperatura de funcionamiento -10℃ ~ +60℃

Temperatura de almacenamiento -40℃ ~ +85℃

Humedad de funcionamiento 0 - 95% RH (Sin condensación)

Dimensiones 65 × 42.3 × 23 mm

Tiempo medio entre fallos ≥ 5 años

III. Definición de pines de 8 pines

VCC: Fuente de alimentación de 5V

GND: Tierra

SET: Pin de modo; Nivel alto = Muestreo continuo, Nivel bajo = Ahorro de energía en modo de suspensión

RXD: Recepción del puerto serie del sensor

TXD: Transmisión del puerto serie del sensor

RESET: Pin de reinicio del módulo

7, 8. Pines no utilizados

IV. Ventajas del producto

Chip de control principal de tercera generación, menor deriva a largo plazo, superior resistencia a la interferencia de aceite de cocina y vapor de agua que el PMS1003

Soporta bajo consumo de energía en modo de suspensión, adecuado para detectores portátiles alimentados por batería

Puede emitir dos conjuntos de datos: cantidad de partículas original y concentración de PM calibrada estándar CF

Carcasa de blindaje metálico, aísla la interferencia electromagnética de la placa de circuito

V. Propósitos de aplicación industrial

Purificadores de aire, Sistemas de aire fresco, Sonda de monitoreo de polvo de ventilación de aire acondicionado central

Detector de calidad del aire PM2.5 doméstico/comercial, Alarma de neblina

Sonda de monitoreo de polvo de construcción, Taller, Fábrica, Terminal de monitoreo de aire de casa de cría

Hogar inteligente, Sistema de control automático de ventilación de edificios

Detector de aire de vehículos, Equipo de detección ambiental exterior portátil

Inversor de potencia, Gabinete de control eléctrico, Monitoreo de partículas en invernaderos
