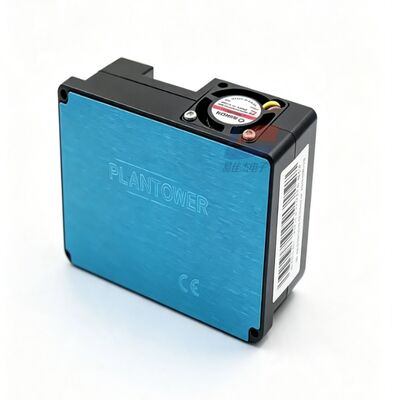

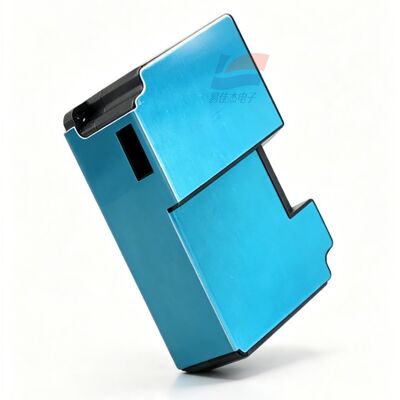

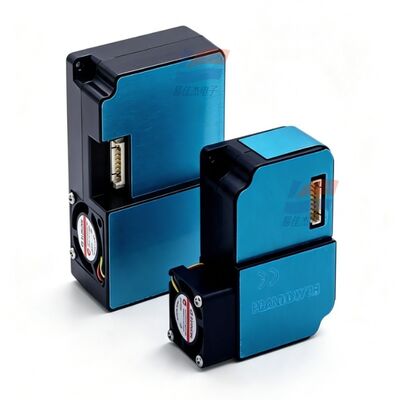

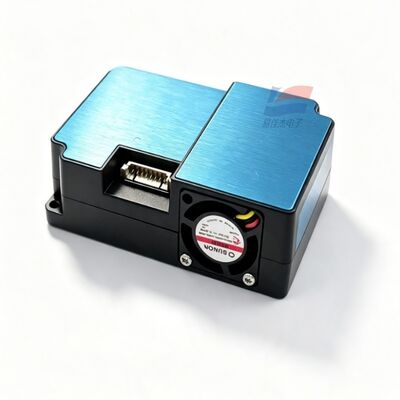

YJJ PMS1003 Laser PM2.5 PM10 Sensor de polvo UART Módulo digital de detección de partículas de aire

Descripción del producto:

Módulo de detección de partículas de aire digital UART con sensor de polvo PM2.5 PM10 láser YJJ PMS1003

Características:

I. Introducción del producto

El PMS1003 es un sensor de partículas de tipo dispersión láser de propósito general, equipado con un ventilador en miniatura para succión y muestreo, salida digital TTL-UART. Puede detectar simultáneamente múltiples rangos de tamaño de partículas de polvo de 0.3 - 10 µm y emitir concentraciones de PM1.0/PM2.5/PM10. Se utiliza principalmente en instrumentos de detección de aire, purificadores y desarrollo de equipos de monitoreo ambiental.

II. Parámetros Técnicos Detallados

Tabla

Elemento de Parámetro Especificación Parámetros

Principio de Detección Dispersión Mie Láser

Rangos de Tamaño de Partículas Resolubles 0.3 - 1.0 µm, 1.0 - 2.5 µm, 2.5 - 10 µm

Eficiencia de Conteo 50% @ 0.3 µm; 98% ≥ 0.5 µm

Rango de Medición Efectiva de PM2.5 0 - 500 µg/m³

Rango de Medición de Sobrecarga de PM2.5 Hasta ≥ 1000 µg/m³

Resolución de Concentración 1 µg/m³

Error de Medición 0 - 100 µg/m³: ± 10 µg/m³; 100 - 500 µg/m³: ± 10% FS

Respuesta de Muestreo Único < 1s; Respuesta Estable General ≤ 10sVolumen de Aire de Muestreo Estándar 0.1L

Voltaje de Suministro de Energía DC 4.5 - 5.5V, típico 5V

Corriente de Consumo de Energía ≤ 100mA

Corriente de Sueño en Espera ≤ 200µA

Interfaz de Comunicación TTL-UART (Nivel 3.3V), Conmutación de Muestreo de Sueño/Continuo

Rango de Temperatura de Operación -10°C ~ +60°C

Rango de Humedad de Operación 0 - 95% RH, Sin Condensación

Rango de Temperatura de Almacenamiento -40°C ~ +85°C

Tamaño General 65 × 42.3 × 23 mm

Tiempo Medio Entre Fallos ≥ 3 Años

III. Funciones de Pines

VCC - Suministro de Energía de 5V

GND - Tierra

SET - Pin de Modo; Nivel alto para muestreo continuo, Nivel bajo para modo de sueño y ahorro de energía RXD

TXD (transmisión/recepción de puerto serie de 3.3V)

Pin de reinicio RESET

IV. Principales Ventajas del Producto

Ventilador incorporado para admisión activa, respuesta de detección rápida

Salida de cantidad de polvo de múltiples tamaños de partículas, concentración másica de PM1.0/PM2.5/PM10

Soporte para modo de sueño y bajo consumo de energía, compatible con dispositivos alimentados por batería

Puerto serie TTL conectado directamente al microcontrolador, desarrollo sencillo

V. Propósitos de Aplicación Industrial

Purificadores de aire domésticos, sondas de monitoreo de polvo de sistemas de aire fresco

Detectores de calidad del aire interior, alarmas de PM2.5

Hogar inteligente, sistemas de control de seguridad de edificios

Equipos de monitoreo simple de polvo en talleres y fábricas, sitios de construcción

Detectores ambientales portátiles para exteriores, terminales de monitoreo ambiental

Puntos de carga, gabinetes de control, detección de aire en granjas de ganado

Especificaciones:

Rango de detección de tamaño de partícula
