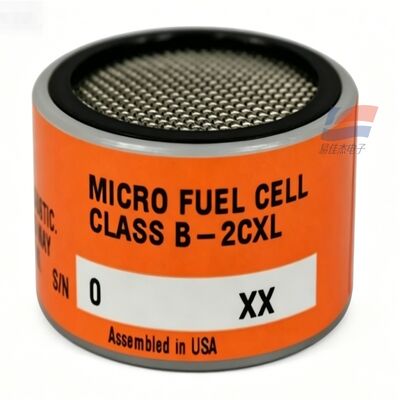

YJJ C06689-B2CXL Clase B-2CXL Sensor de oxígeno de concentración ultrabaja 0-1ppm O2 Fabricación de obleas de semiconductores

Descripción del Producto:

Sensor de oxígeno de concentración ultrabaja YJJ C06689-B2CXL clase B-2CXL para fabricación de obleas semiconductoras de O2 de 0-1 ppm

Características:

I. Información básica del producto

Marca: Teledyne Analytical Instruments (EE. UU.)

Número de pieza original: C06689-B2CXL, modelo interno: CLASE B-2CXL

Principio de funcionamiento: micropila de combustible desechable sellada (batería de oxígeno electroquímico), electrolito interno de KOH al 15%, estructura de electrodo dual, generación de oxígeno con señal de corriente lineal de salida de reducción de oxidación

Distinción de posicionamiento central

B-2C (C06689-B2C): Rango 0~10 ppm de trazas de oxígeno, universal sin detección de gas de alta pureza CO₂

B-2CXL: modelo XL optimizado de rango ultra, rango mínimo 0~1 ppm, específicamente para monitoreo de oxígeno residual a nivel de ppb de gas inerte ultrapuro, compatible con el analizador de trazas de oxígeno de la serie Teledyne INSTATRACE XL

Puntos en común: Estrictamente prohibido su uso a largo plazo en gases que contienen CO₂, el CO₂ provocará una deriva del cero y fallos en la medición; Sólo apto para gases de proceso inertes/carbono-hidrógeno sin dióxido de carbono.

II. Especificaciones técnicas básicas

1. Rango de medición

Rango de medición estándar: 0 ~ 1 ppm O₂ (rango ultrabajo, alta precisión a nivel de ppb)

Límite inferior de detección: Detección estable de oxígeno residual a nivel de ppb, adecuada para un estricto control de pureza de gases semiconductores y fotovoltaicos ultrapuros.

Comparación B2C: rango B2C 0~10 ppm, B2CXL reduce el rango 10 veces, mejora la resolución, adecuado para condiciones de oxígeno extremadamente bajo

2. Características ambientales y eléctricas

Temperatura de funcionamiento: 0 ℃ ~ +50 ℃

Condiciones de humedad: 0~99% RH, sin agua condensada, sin neblina de aceite

Presión: Presión normal ±10%, sin choque de alta presión, cambio repentino de presión negativa

Características de salida: Salida de corriente lineal, coincidencia dedicada con Teledyne INSTATRACE XL, analizador de trazas de oxígeno serie 3110XL, conexión de enchufe dedicada, no se puede soldar directamente a las clavijas

Tiempo de respuesta T90: 35 ~ 40 segundos, la deriva de la señal de oxígeno es mínima, el monitoreo en línea a largo plazo es estable

Precisión: error de escala completa <±2%, atenuación de señal anual <5%

3. Vida útil y garantía

Garantía original de fábrica: 6 meses

Vida útil regular: condiciones de gas nitrógeno/argón/helio de alta pureza de 9 a 12 meses; El contacto frecuente con el aire y un entorno con alto contenido de oxígeno acortará significativamente la vida útil.

Condiciones de almacenamiento: Bolsa de papel de aluminio original sellada de fábrica, protegida de la luz, almacenada a temperatura ambiente, período de validez de almacenamiento sin abrir de 6 meses; Después de abrir, el electrolito continúa descomponiéndose, es necesario usarlo en la máquina lo antes posible.

Estructura: embalaje sellado de una sola vez, sin mantenimiento, el agotamiento del electrolito no se puede regenerar, reemplazo general directo

III. Características principales del producto

Optimización exclusiva del analizador XL: calibrado específicamente para el analizador de trazas de oxígeno de la serie Teledyne INSTATRACE XL, rango ultrabajo de 0~1 ppm, la resolución supera con creces el modelo B2C estándar;

Específicas para condiciones de trabajo sin CO₂: punto cero estable en un ambiente libre de CO₂, sin deriva, resuelve el problema de distorsión en sensores comunes para la detección de trazas de oxígeno en gases inertes de alta pureza;

Precisión ultraalta a nivel de ppb: puede capturar trazas de oxígeno residual extremadamente altas, cumple con los estándares de control de calidad de gas ultrapuro en industrias de semiconductores, baterías de litio y fotovoltaicas;

Importación estadounidense original, interfaz de enchufe estandarizada, reemplazo rápido en el sitio, no requiere calibración compleja;

Estructura sellada sin mantenimiento, sin necesidad de reposición de agua, sin reliquidación regular, reduce los costos de operación y mantenimiento.

IV. Escenarios de aplicaciones industriales (usos principales)

1. Fabricación de obleas semiconductoras (aplicación principal)

Monitoreo en línea de trazas de oxígeno de nitrógeno de alta pureza, argón, gas portador de helio/gas de purga a nivel de ppb; Horno de difusión, grabado, envasado y deposición de películas de obleas, gas protector inerte, monitoreo de oxígeno residual para evitar la oxidación de las virutas y la oxidación.

Detección de pureza de producción y llenado de gases raros especiales (neón, criptón, xenón) para electrónica.

2. Industria de nuevas energías fotovoltaicas y baterías de litio

Cabina de protección de nitrógeno en el taller de llenado, horneado al vacío y formación de baterías de litio, monitoreo en tiempo real de oxígeno residual ultrabajo;

Equipo de sinterización de obleas de silicio y revestimiento fotovoltaico, análisis de impurezas de oxígeno en trazas de tuberías de circulación inerte.

3. Industria del gas especial de alta pureza

Control de trazas de impurezas de oxígeno de fuentes de gases industriales de hidrógeno, etileno, acetileno y metano de alta pureza;

Elementos sensores centrales del equipo de detección de pureza del gas portador por cromatografía y gas protector ultrapuro de laboratorio.

4. Tratamiento térmico e industria química.

Horno de cementación y recocido de metales, gas protector inerte sin CO₂, monitoreo de oxígeno residual ultrabajo;

El gas de síntesis petroquímico y las tuberías de proceso libres de CO₂ rastrean el análisis en línea de impurezas de oxígeno.

5. Accesorios para instrumentos

Los analizadores de trazas de oxígeno portátiles/de escritorio Teledyne INSTATRACE XL, serie 3110XL están equipados con sensores originales de fábrica.
