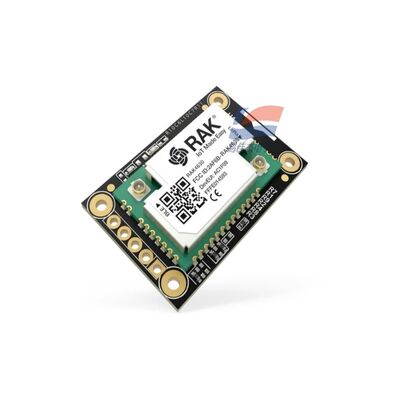

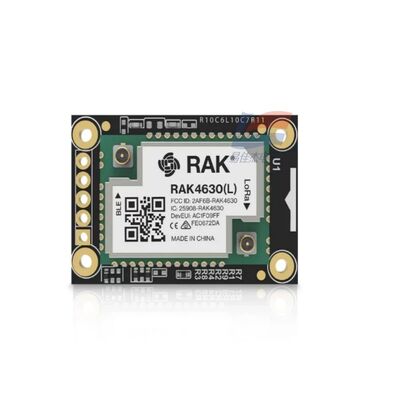

YJJ RAK4631 Nordic NRF52840 BLE Core Module admite LoRa SX1262 para el monitoreo industrial de baja potencia

Descripción del producto:

YJJ RAK4631 Nordic NRF52840 BLE Core Module admite LoRa SX1262 para el monitoreo industrial de baja potencia

Características:

RAK4631 WisBlock Modulo de núcleo de doble modo Descripción completa del parámetro
Posicionamiento del módulo: nRF52840 BLE5.0 + SX1262 placa central WisBlock integrada LoRaWAN,dividido en la versión estándar RAK4631 (socket IPEX de la antena externa) y RAK4631-R (antena incorporada + firmware RUI3), el hardware es completamente el mismo sólo el firmware es diferente.
1. MCU de control principal (BLE Core nRF52840)
Núcleo: ARM Cortex-M4F de 32 bits, con FPU de hardware para operaciones con coma flotante
Frecuencia: 64MHz
Almacenamiento: 1 MB de flash + 256KB de RAM
Seguridad: Unidad de cifrado CryptoCell incorporada, soporta el cifrado de hardware AES, ECDH, SHA, etc.
Dispositivos periféricos de la placa: oscilador de cristal RTC de 32.768kHz, bobina de etiqueta NFC-A, dispositivo USB2.0 de velocidad completa / OTG Nordic Sem...
2. BLE 5.0 Parámetros clave de radio (2.4 GHz)
Estaca de protocolo: BLE 5.0 (BLE Mesh, Long Range, 2Mbps de alta velocidad), NFC-A, compatible con Zigbee/Thread
Potencia de transmisión: -20 ~ +4dBm, ajustable a 4dB
Sensibilidad de recepción:
1 Mbps BLE: -95 dBm
Modo de largo alcance de 125 kbps: -103 dBm
Las velocidades: 2 Mbps / 1 Mbps / 500 kbps / 125 kbps
La antena:
RAK4631: conexión de antena externa 2.4G IPEX4
RAK4631-R: placa de PCB con antena BLE incorporada
BLE Consumo típico de energía:
Se aplicará el método de ensayo de los datos de la unidad de ensayo.
Se aplicará el método BLE para la detección de la luz de la luz.
En estado de reposo profundo: 2 μA (máquina completa)
3. Los parámetros de radio LoRa SX1262 (sub-GHz)
Diferenciación de la versión de banda de frecuencia:
RAK4631 (L): 433 ̊470 MHz (China 433M)
RAK4631 ((H): 779 ∼ 923 MHz (EU868/US915/AS923)
Protocolo: LoRaWAN 1.0.2/1.0.3, LoRa P2P punto a punto
Potencia de transmisión: modo de impulso máximo + 22dBm
Sensibilidad de recepción: Baja a - 148 dBm, presupuesto de enlace 170 dB
Ancho de banda: 7,8 kHz ~ 500 kHz ajustable, oscilador de cristal TCXO integrado compensado por temperatura (estabilidad de temperatura amplia)
Consumo de energía LoRa:
22 dBm Transmisión: ~ 14,5 mA
Control de recepción: ~ 14,5 mA
Modo de reposo igual que toda la máquina 2μA
4. Parámetros de la fuente de alimentación eléctrica
Voltado de funcionamiento: 2,0 V ~ 3,6 V (sistema de baterías de iones de litio de 3,7 V, no puede ser directamente fuente de alimentación de 5 V)
Fuente de alimentación recomendada: batería de iones de litio de 3.3V / 3.7V (compatible con la gestión de carga de la placa base WisBlock)
Corriente de reposo: típico de 2,0 μA (despertar por tiempo RTC, mínimo de 1,2 μA)
Corriente máxima: LoRa transmisión de potencia total ≈ 14,5 mA, pico BLE < 5 mA
Fuente de alimentación de expansión de la placa base: la placa base admite entrada Micro USB 5V, carga de batería de iones de litio (máximo 350mA) V. Interfaces de hardware (conectado a la base WisBlock)
Puerto de serie: 2 canales de UART (apoya comandos AT, comunicación con sensores)
I2C: bus I2C estándar, compatible con sensores de temperatura y humedad, sensores de oxígeno, sensores de presión
SPI: SPI de alta velocidad (se puede conectar a Flash, pantalla)
ADC: Múltiples entradas analógicas de 12 bits (tensión de la batería de recogida, sensores analógicos)
GPIO: Múltiples entradas/salidas digitales de uso general, alarma de interrupción externa
USB: Micro-AB USB de velocidad completa, utilizado para la programación, registros de puertos serie, OTG
Interfaz de depuración de descarga de SWD
Expansión NFC: a través del módulo IO, pines NFC RAKwireles...
VI. Dimensiones mecánicas y medio ambiente
Tamaño: 20 mm × 30 mm, grosor aproximado de 3 mm
Peso: ≈4g (sin la antena)
Fijación: 2 orificios de instalación de 1,5 mm, tornillos fijados en la base de WisBlock
Temperatura de funcionamiento: -40 °C ~ +85 °C
Temperatura de almacenamiento: -40°C ~ +85°C
Humedad: 0~95% RH sin condensación
VII. Firmware y método de desarrollo
RAK4631 (Versión original): Arduino BSP, PlataformaIO, desarrollo de Zephyr RTOS
RAK4631-R: firmware de código bajo RUI3 preinstalado, admite comandos AT, desarrollo secundario de API, BLE / USB / UART, todos pueden emitir comandos AT
OTA: admite actualización inalámbrica BLE, actualización de firmware USB
Certificación: Certificación de conformidad FCC/CE/RoHS RAKwireles...
VIII. Escenarios de aplicación típicos


Especificaciones:
