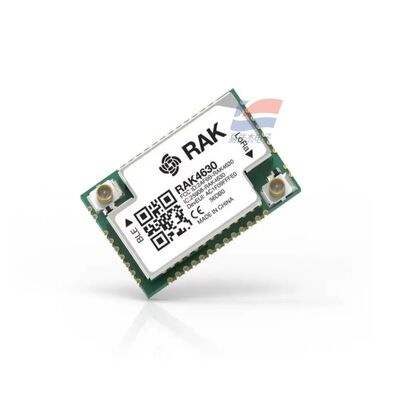

YJJ RAK4630 NRF52840 SX1262 Los que se utilizan para LoRaWAN son los módulos LoRa+Bluetooth

Descripción del Producto:

YJJ RAK4630 NRF52840 SX1262 Los que se utilizan para LoRaWAN son módulos LoRa+Bluetooth

Características:

Posicionamiento básico
RAK4630 es un módulo de modo dual de montaje en superficie SMT estilo sello, con un nRF52840 interno (control principal BLE5.0) + radio LoRa SX1262;
RAK4631 es un tablero terminado con una base y el chip central es RAK4630. Los núcleos de hardware de los dos son exactamente iguales, sólo el embalaje/base son diferentes. RAKwireles... .
El firmware RUI3 AT predeterminado preinstalado admite puerto serie/Bluetooth Low Energy (BLE) para enviar comandos AT, sin la necesidad de una compilación y desarrollo complejos.
1. MCU de control principal (núcleo BLE nRF52840)
Núcleo: ARM Cortex-M4F de 32 bits, con hardware FPU para operaciones de punto flotante
Frecuencia: 64MHz
Almacenamiento: 1 MB de memoria flash + 256 KB de RAM
Seguridad: Hardware CryptoCell, con cifrado AES/ECDH/SHA
Periféricos: RTC de 32,768 kHz, bobina NFC-A, USB 2.0 de alta velocidad
2. Parámetros de radio Bluetooth BLE 5.0 (2,4 GHz)
Estándar de protocolo: BLE5.0, compatible con BLE Mesh, largo alcance (lejana distancia), alta velocidad de 2 Mbps, NFC-A
Banda de frecuencia: 2402~2480 MHz
Potencia de transmisión: -20dBm ~ +4dBm, con ajuste de paso de 4dB
Sensibilidad de recepción:
1 Mbps: -95 dBm
Modo de largo alcance de 125 kbps: -103 dBm
Velocidad de engranajes: 2 Mbps / 1 Mbps / 500 kbps / 125 kbps
Interfaz de antena: tomas IPEX4 duales (antena BLE independiente, antena LoRa independiente, impedancia de 50 Ω)
Consumo de energía típico de BLE
Transmisión TX (0 dBm) ≈ 4,8 mA
Recepción en espera ≈ 1mA
Sueño profundo de todo el dispositivo 2,0 ~ 4,23 μA (activación RTC)
3. Radio LoRa SX1262 (larga distancia sub-GHz)
Distinción de versión de banda
RAK4630 (L): 433~470 MHz (CN470 nacional)
RAK4630(H): 779~923MHz (EU868/US915/AS923)
Protocolo: LoRaWAN 1.0.3, LoRa P2P punto a punto
Potencia de transmisión: Aumento hasta + 22dBm
Sensibilidad de recepción: Mínima: 148 dBm, presupuesto total del enlace 170 dB
Ancho de banda: Ajustable de 7,8 kHz a 500 kHz, con oscilador de cristal TCXO de alta precisión integrado con compensación de temperatura
Consumo de energía LoRa: transmisión de potencia total ≈ 14,5 mA, recepción continua ≈ 14,5 mA
4. Parámetros del suministro de energía eléctrica
Voltaje de funcionamiento: 2,0 V ~ 3,6 V (sistema de batería de litio de 3,7 V, suministro directo de 5 V)
Fuente de alimentación recomendada: LDO de 3,3 V/batería de litio de 3,7 V
Corriente de reposo: típica 4,23 μA, mínimo 2,0 μA (activación temporizada RTC)
Corriente máxima: transmisión de potencia total LoRa ≈ 14,5 mA, pico BLE < 5 mA
USB: VBUS 5V solo para programación, depuración de fuente de alimentación, no para fuente de alimentación a largo plazo de todo el dispositivo
5. Interfaces de hardware (sellos de 44 pines)
Puerto serie: 2 UART de hardware (comandos AT, comunicación de sensores)
I2C: 2 grupos de I2C, compatible con sensor de oxígeno LOX-02, sensor de presión MPXHZ6115
SPI: SPI de alta velocidad (Flash externo, pantalla)
ADC: 3 entradas analógicas de 12 bits (voltaje de batería, colección de sensores analógicos)
GPIO: 8 IO de uso general, admite activación por interrupción externa
USB: panel de señal micro USB
NFC: salida del pin de la antena NFC
Depuración: interfaz de depuración de descarga de SWD
6. Dimensiones mecánicas y entorno
Forma: Módulo de montaje en superficie Stamps SMT Dimensiones: 15 mm × 23 mm × 3 mm
Pines: almohadillas postales de 44 pines, soldadura de montaje en superficie
Temperatura de funcionamiento: -40 ℃ ~ +85 ℃
Temperatura de almacenamiento: -40 ℃ ~ +85 ℃
Humedad: 0 - 95% RH, sin condensación
VIII. Firmware y desarrollo
Firmware predeterminado: RUI3, conjunto de instrucciones AT con todas las funciones (se puede enviar UART/BLE/USB)
Desarrollo secundario: Soporta Arduino, PlatformIO, RUI3 API para firmware personalizado
Actualización OTA: OTA inalámbrica BLE, grabación local USB
Certificación: Cumplimiento CE, FCC, RoHS, KC
Aplicaciones típicas
Nodos de sensores alimentados por batería (emparejados con sensores de oxígeno/presión), monitoreo de invernaderos agrícolas, recolección industrial de baja energía, dispositivos portátiles, configuración local de teléfono móvil BLE + carga de larga distancia LoRa, subnodo de puerta de enlace de baja potencia de IoT
