YJJ RAK5146 Módulo concentrador PiHAT adecuado para LoRaWAN para la recogida de datos de sensores

Descripción del producto:

YJJ RAK5146 Módulo concentrador PiHAT adecuado para LoRaWAN para la recogida de datos de sensores

Características:

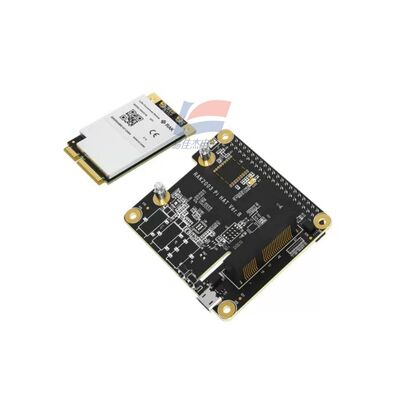

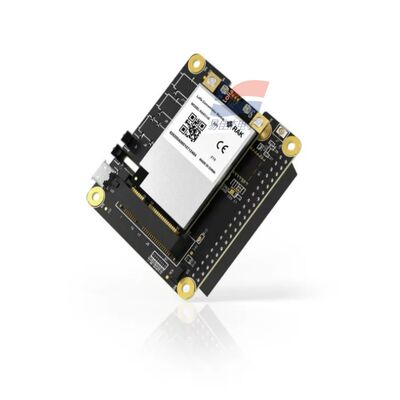

I. Lista de componentes
El kit estándar incluye:
Modulo concentrador LoRa RAK5146 mPCIe (banda base SX1303)
Tarjeta de adaptador RAK2287/RAK5146 PiHAT (Raspberry Pi 40Pin HAT)
Antenna incorporada MHF LoRa
Antenna GPS MHF (incluida la versión GPS)
Puestos de cobre, kit de fijación de tornillos
II. Parámetros de hardware de las placas de adaptadores PiHAT
1. Modelos compatibles de Raspberry Pi
Raspberry Pi 3B+/4B (cabezón de pin estándar de 40 pines), no compatible con Pi Zero/5 (alimentador / diferencias de pines)
2Interfaces y fuente de alimentación
Conexión femenina: GPIO estándar 40Pin Pi
El sistema de control de la velocidad de entrada de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control.
Conversión de potencia: DC-DC incorporado, entrada de 5V de Raspberry Pi a 3.3V para el módulo del concentrador
Enlaces de comunicación: SPI (transmisión de datos), UART (puerto serie GPS), GPIO (control de reinicio / espera, sincronización de tiempo PPS)
3Especificaciones mecánicas
El tamaño: 65 mm × 55 mm × 18 mm
Peso: 22,7 g
Instalación: 4 postes de cobre apilados en la parte superior del Raspberry Pi
III. Parámetros del módulo del concentrador de núcleo RAK5146 SX1303
1El núcleo de radio de banda baja
Chip principal: Semtech SX1303 banda base de la pasarela LoRa + 2 piezas del front-end RF SX1250
Capacidad de demodulación del canal:
Detector de paquetes LoRa de 8×8 canales
8 canales de demodulación SF5~SF12, 8 canales de demodulación SF5~SF10
1 demodulación LoRa de alta velocidad (125/250/500 kHz) + 1 demodulación FSK
Demodulación paralela de hasta 16 paquetes de datos terminales simultáneamente
2. Rendimiento de RF
Potencia de transmisión: máximo 27 dBm
La sensibilidad de recepción: -139 dBm @ SF12, BW125 kHz
Soporta bandas de frecuencia globales (seleccione la versión correspondiente al ordenar):
No obstante lo dispuesto en el apartado 1, los productos de la categoría "producto interior" incluidos en el presente anexo no podrán ser objeto de importación.
Interfaz de la antena: 2 tomas UFL/MHF (antena LoRa + antena GPS)
Funciones opcionales: monitoreo del canal LBT, marca de tiempo fina de alta precisión
3. GPS (versión opcional)
GNSS multimodo incorporado ZOE-M8Q, salida PPS pulso de segundo para la sincronización de tiempo y posicionamiento de la pasarela
4. Fuente de alimentación eléctrica
Voltagem del módulo: 3,0 V ~ 3,6 V (3,3 V típicos)
Consumo de energía durante la transmisión: 510~515mA
Consumo de energía durante el estado de espera de recepción: 70~100 mA
Temperatura de funcionamiento: -40°C ~ +85°C
5Interfaz de comunicación
El kit es compatible con PiHAT para la interfaz SPI; también hay una versión USB RAK5146 disponible para la selección
6. Formulario
Tamaño de la tarjeta mini PCIe estándar, grosor 5,5 mm
IV. Despliegue de software y pasarelas
Imagen pre-compilada oficial: Basado en el sistema Raspbian, incorporado en LoRa Packet Forwarder
Plataforma de integración: ChirpStack, TTN / TTI, Cloud LoRa, Huawei Cloud IoT, etc. servidores LoRaWAN estándar Método de implementación: Grabar la imagen en una tarjeta SD,Entrada en SSH para configurar banda de frecuencia y dirección del servidor
Sincronización de tiempo: sincronización de hardware GPS PPS, sin GPS disponible, utilice NTP de red para la sincronización
V. Escenarios típicos de aplicación
Parque / invernadero / área de la fábrica LoRaWAN puerta de entrada local
Recopilación de datos de sensores (acoplados con los nodos RAK4630/4631)

Especificaciones:
