YJJ WisLink PLC LX200V30 Módulo de comunicación de línea eléctrica (PLC) de placa de evaluación para redes híbridas PLC + LoRa

Descripción del Producto:

Placa de evaluación YJJ WisLink PLC LX200V30 - Módulo de comunicación de línea eléctrica (PLC) para redes híbridas PLC + LoRa

Características:

I. Descripción general del producto
1. Módulo central LX200V30
SoC de control principal: chip portador de línea eléctrica de banda ancha Qualcomm QCA7420
Método de modulación: Multiplexación por división de frecuencia ortogonal OFDM
Protocolo estándar: IEEE1901, estándar de banda ancha PLC universal internacional HomePlug AV
Medio de transmisión: Línea eléctrica, par trenzado, cable coaxial, los tres medios son compatibles
EVB complementario: placa de evaluación WisPLC PRO (LX200V30 EVB), utilizada para pruebas rápidas, desarrollo de prototipos y verificación de soluciones.
II. Parámetros de rendimiento de comunicación y RF
Tasa de capa física
Velocidad PHY máxima: 500 Mbps; Rendimiento empresarial real Aproximadamente 400 ~ 460 Mbps (RAKwireles...)
Banda de frecuencia operativa
2~68MHz (Compatible con la banda de televisión por cable CATV, sin interferencias); Generalmente se recomienda 2~30MHz para reducir la interferencia (Rakwireles...)
Distancia de transmisión (entorno de cableado ideal)
Línea de alimentación de CA: máximo 300 m
Par Trenzado (Línea Telefónica / Cable de Red): Máximo 600m
Cable Coaxial: Máximo 2000m (RAKwireles...)
Capacidad de configuración de red
Red única Se pueden montar hasta 7 módulos LX200V30, conectarse en red automáticamente, configuración cero y listo para encendido
Cifrado de seguridad
Cifrado de hardware AES de 128 bits incorporado para evitar la escucha y manipulación de datos (RAKwireles...)
Antiinterferencia
Compatibilidad electromagnética C4 de grado industrial, compatible con convertidores de frecuencia, máquinas de soldar, motores, etc. Escenarios de suministro de energía con ruido fuerte; Jitter de retardo bajo < 1,8 ms

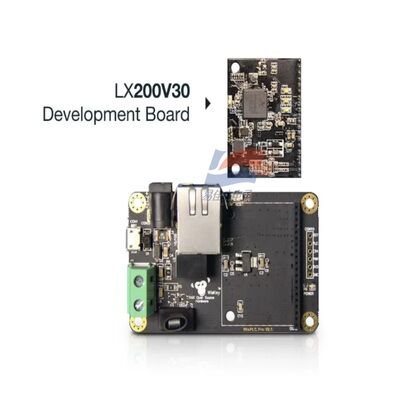

III. Especificaciones del módulo de hardware (módulo LX200V30)
Tamaño: 40 mm × 30 mm, módulo de pasador de sello estándar
Autobús de interfaz
Interfaz Ethernet MII (conectar a MCU/PHY)
Conector de clavija estándar de 2,54 mm para fuente de alimentación, GPIO y luz indicadora de estado
Requisitos de fuente de alimentación (lado del módulo)
Fuente de alimentación dual: 3,3 V CC (núcleo de chip) + 12 V CC (transformador de accionamiento de línea PLC), ambos deben alimentarse al mismo tiempo
Indicador de estado GPIO
PWR: Luz indicadora de encendido
ETH: Enlace Ethernet/Datos parpadeando
PLC: enlace de línea eléctrica/datos parpadeantes
Rango de temperatura de funcionamiento
Operación: -40℃ ~ +85℃
Almacenamiento: -40 ℃ ~ +85 ℃
Consumo de energía
En espera: aproximadamente 120 mA; Transmisión de carga completa: 220 ~ 280 mA; Carga alta sugiere agregar disipador de calor

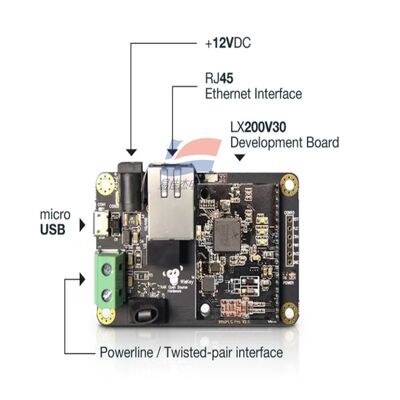

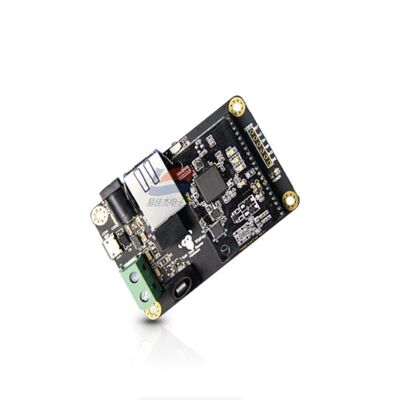

IV. Configuración completa de la placa de evaluación EVB LX200V30 (placa base WisPLC PRO)

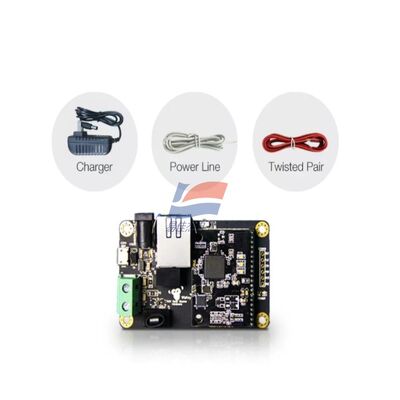

1. Interfaz de fuente de alimentación (dos métodos de fuente de alimentación)
Toma de corriente continua CC: entrada de adaptador CC de 12 V (recomendado)
Micro USB 5V: solo fuente de alimentación de depuración, no puede controlar la potencia total del PLC
El circuito elevador incorporado de la placa base genera automáticamente la fuente de alimentación dual de 3,3 V + 12 V requerida por el módulo
2. Interfaz comercial externa
Puerto Ethernet Gigabit RJ45: conexión a computadora, puerta de enlace, nodo LoRa RAK4630/4631
Bloque de terminales verde: salida de acoplamiento de línea eléctrica (conecte la red eléctrica de 220 V/bus de CC de bajo voltaje)
Par trenzado reservado, enchufes para soldar de cable coaxial, puede probar directamente la transmisión multimedia
3. Interfaz de depuración
Puerto serie UART: herramienta de línea de comandos wislink-cli, ver la calidad del enlace, modificar la banda de frecuencia, actualización del firmware OTA
Interruptor DIP: Cambio rápido de banda de frecuencia PLC, modo de red
LED incorporado de tres colores: visualización en tiempo real de alimentación, Ethernet y estado del enlace de línea eléctrica
4. Dimensiones mecánicas PCB de la placa de evaluación: aproximadamente 75 mm × 50 mm, con 4 orificios de fijación de instalación de tamaño Φ3
Escenarios de aplicación típicos
Sitio industrial: reemplace los cables de alimentación originales con cables de red y utilice redes híbridas PLC + LoRa (con puerta de enlace RAK4630/RAK5146)
Estación fotovoltaica/de carga: transmisión de datos de alta velocidad para bus CC
Monitoreo de seguridad: use la red eléctrica del edificio para transmitir videos de cámaras de alta definición
Edificios inteligentes, monitoreo de energía, medidores inteligentes, redes de equipos médicos
Desarrollo de prototipos de equipos: Verificación rápida de soluciones de comunicación por línea eléctrica mediante placa de evaluación EVB
