Datos del producto:
|
| Resolución: | 16 bits | 8SPS de baja velocidad: | Óptimo para la supresión del ruido de red. |
|---|---|---|---|
| Tensión de alimentación: | 2.0V ~ 5.5V | Modo de conversión continua: | típico 150μA |
| Consumo de energía típico: | 0,3 mW | Rango de voltaje analógico de entrada: | 0V ~ VDD |
| X2QFN-10 (IRUGR): | 2,0 mm × 1,5 mm × 0,4 mm | SOT-10 (DIN): | 2,9 mm × 2,8 mm × 0,6 mm |
| Resaltar: | Modulo de control de 16 bits de la ADC YJJ ADS1115,con una capacidad de transmisión superior a 300 W,4-channel ADC development board |
||
Descripción del Producto:

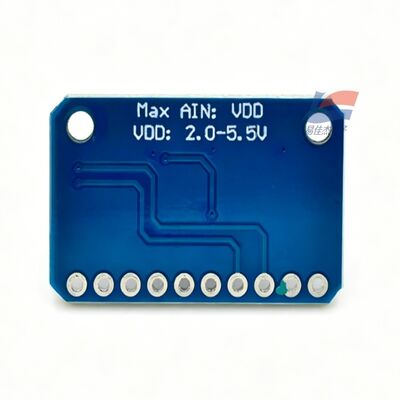

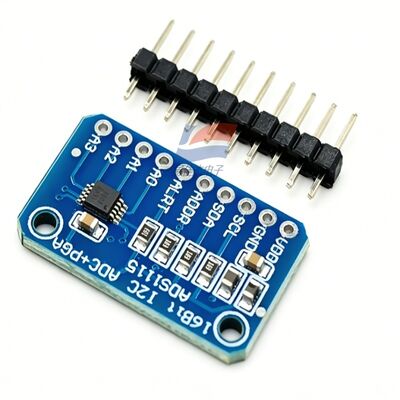

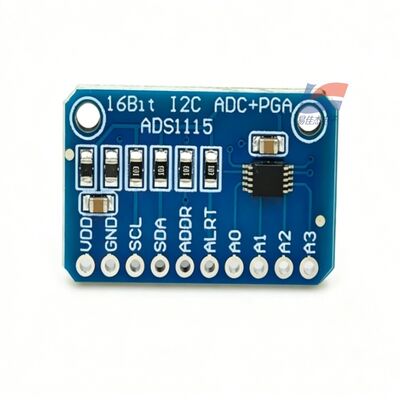

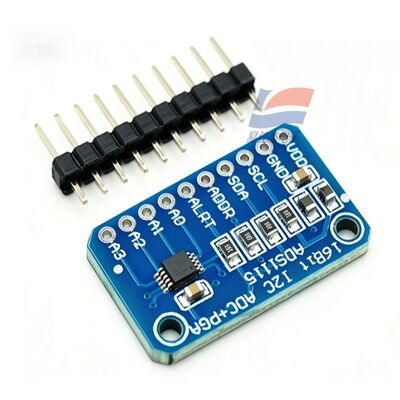

YJJ ADS1115 Módulo de placa de desarrollo ADC convertidor analógico a digital de alta precisión de 16 bits 4 canales
Características:
Resolución: 16 bits, sin pérdida de datos
Tensión LSB mínima (PGA = 16, FS = ±0,256 V): 8 μV
No linealidad integral INL: ±0,5 LSB
Relación de rechazo de modo común CMRR: CC típica 100 dB, frecuencia de red 50/60 Hz 105 dB (modo 8 SPS de baja velocidad)
Deriva de temperatura de ganancia: 5~7 ppm/℃
Referencia interna incorporada de baja deriva, sin necesidad de fuente de referencia externa
8 SPS / 16 SPS / 32 SPS / 64 SPS / 128 SPS (predeterminado) / 250 SPS / 475 SPS / 860 SPS (máximo)
8SPS de baja velocidad: óptimo para la supresión del ruido de la red eléctrica
Alta velocidad 860SPS: rápida adquisición de señal dinámica
VIII. Parámetros de suministro de energía eléctrica
Voltaje de alimentación (mismo voltaje analógico/digital): 2,0 V ~ 5,5 V, compatible con microcontroladores de 3,3 V/5 V
Corriente de funcionamiento:
Modo de conversión continua: típico 150μA
Modo de suspensión de conversión única: apagado automático al finalizar la conversión, consumo de energía promedio extremadamente bajo de todo el dispositivo
Consumo de energía típico: 0,3 mW
Rango de voltaje analógico de entrada: 0V ~ VDD (de un solo extremo)
IX. Interfaz digital I2C
Compatible con I2C estándar, velocidad máxima 400 kHz
4 direcciones seleccionables por hardware (pin ADDR conectado al conmutador VDD/GND/SDA/SCL), se pueden conectar hasta 4 chips ADS1115 en un solo bus
Comparador digital incorporado: umbrales superior e inferior ajustables, salida de interrupción del pin ALERT, reactivación de la MCU ante el disparo de sobretensión/subtensión
X. Tamaño del paquete (3 tipos principales de montaje en superficie)
X2QFN-10 (IRUGR): 2,0 mm × 1,5 mm × 0,4 mm, volumen ultrapequeño, microsensor portátil
SOT-10 (DYN): 2,9 mm × 2,8 mm × 0,6 mm, montaje en superficie general
VSSOP-10 (IDGSR): 3,0 mm × 4,9 mm, apto para soldadura manual
XII. Entorno operativo
Temperatura de funcionamiento: -40 ℃ ~ +125 ℃
Temperatura de almacenamiento: -60 ℃ ~ +150 ℃
Humedad: 0~95% RH, sin condensación
Cumple con RoHS
XIII. Funciones clave integradas
Referencia de voltaje interna de alta precisión
Oscilador de reloj interno, sin necesidad de cristal externo
Ganancia programable PGA, que cubre la señal de microvoltios a 5 V de ancho
Multiplexor analógico de 4 canales MUX
Comparador de voltaje digital + salida de interrupción
Modo de ahorro de energía de conversión única, preferido para nodos alimentados por batería
Presupuesto:
| Fuente de alimentación | CC 19,2 ~ 28,8 V. |
| Producción | SPDT (normalmente abierto + normalmente cerrado) |
| Capacidad de contacto | 1A/250VCA |
| Consumo de energía | ≤80mA |
| Conexión | M12×1 Inserción recta de 5 pines |
![]()
