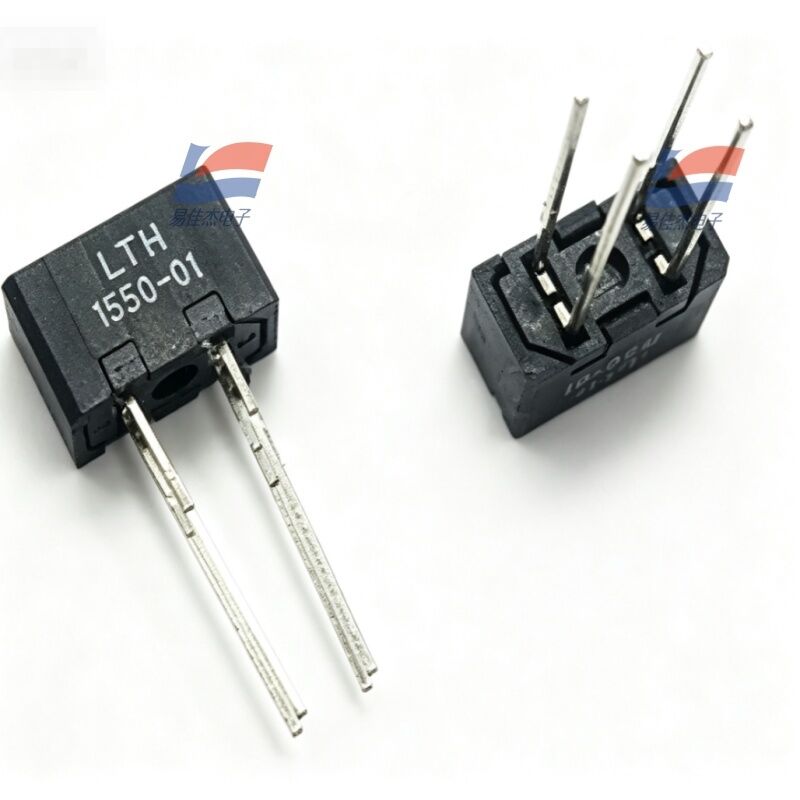

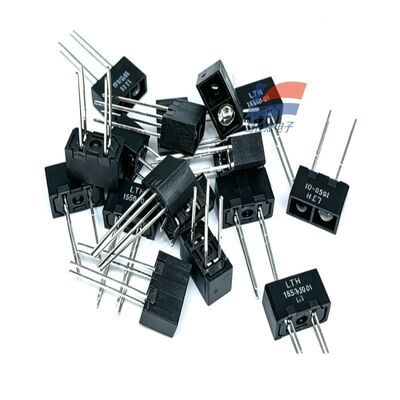

YJJ LTH-1550-01 Sensor fotoeléctrico Interruptor fotoeléctrico reflector Interruptor fotoeléctrico

Descripción del producto:

YJJ LTH-1550-01 Sensor fotoeléctrico - Interruptor fotoeléctrico - Interruptor fotoeléctrico reflectante - Utilizado en equipos automatizados

Características:

I. Información básica sobre el producto
Marca: LITEON (fábrica original de Taiwán)
El modelo: LTH-1550-01
Tipo: sensor fotoeléctrico reflectante (interruptor fotoeléctrico reflectante)
Paquete: DIP4 Montaje de superficie de 4 pines, paso estándar de 2,54 mm
Distancia de detección estándar: 3,81 mm (rango óptimo de detección)
Certificación: Conforme con las normas ambientales RoHS, adecuado para electrónica industrial/de consumo
II. Principio de la estructura interna
Integrado de dos componentes en una unidad:
LED de emisión de infrarrojos de 940 nm (Emitir luz infrarroja)
Fototransistores NPN (recepción de luz infrarroja reflejada)
Cuando un objeto entra en el rango de detección de 3,81 mm, la luz infrarroja se refleja en el tubo receptor.el transistor conduceLa cáscara negra viene con una estructura de sombreado, resistente a la interferencia de la luz ambulante ambiental.
III. Parámetros eléctricos básicos
Valores nominales limitantes
Cuadro
Especificación del parámetro
Corriente LED hacia adelante si Máximo 60mA
Ventilación inversa del LED Vr 5V
LED de caída hacia adelante Vf típico 1.2V
Cantidad de corriente del colector de fototransistores Ic Máximo 20mA
Voltado del colector emisor Vceo 30V
Temperatura de funcionamiento -25°C ~ +85°C
Temperatura de almacenamiento -55°C ~ +110°C
Características eléctricas
CTR de la relación de transferencia de corriente: 50% ~ 600%
Velocidad de respuesta rápida, adecuada para el conteo de alta velocidad, detección de posición
NPN Colector de salida de bucle abierto, puede ser emparejado directamente con microcontrolador IO de un solo chip
IV. Definición de 4 pines (caracteres impresos vistos desde abajo, pines de izquierda a derecha)
Pin 1: Anodo LED (LED+)
Pin 2: Cátodo LED (LED- / GND)
Pin 3: Emitente de fototransistores (E, GND común)
Pin 4: Colector de fototransistores (C, salida de señal)
Esquema de cableado simple (ESP32 / microcontrolador general de un solo chip)
LED + conectado a 220Ω Resistor de limitación de corriente a 3.3V/5V; LED - conectado a GND
Fototransistor E conectado a GND; colector C conectado a IO con 10K Resistor Pull-Up
Cuando un objeto se acerca, IO emite un nivel bajo; ningún objeto es de alto nivel
V. Ventajas principales del producto
Calibración de fábrica integrada, sin necesidad de ajuste manual de la trayectoria de la luz, plug-and-play
No hay contactos mecánicos, la vida útil excede con creces los microinterruptores mecánicos
Tamaño compacto, montaje en superficie en PCB, adecuado para la instalación interna en dispositivos pequeños
Cascarón sombreador negro, no se activa en la iluminación interior, luz natural débil
Funcionamiento en un amplio rango de temperaturas, compatible con equipos industriales, equipos de oficina, aparatos pequeños
VI. Escenarios de aplicación típicos
Equipo de oficina: detección de papel, conteo de papel, detección de atascos de papel en impresoras / copiadoras
Equipo de automatización: detección de presencia y ausencia, detección de posición límite de líneas de montaje pequeñas
Hardware inteligente: detección de puertas de contenedores de almacenamiento, detección de apertura de tapas de contenedores de basura, detección simple del nivel de líquido
Equipo financiero: cajero automático, caja registradora, reconocimiento de divisas en papel, recuento de facturas
