Descripción del producto:

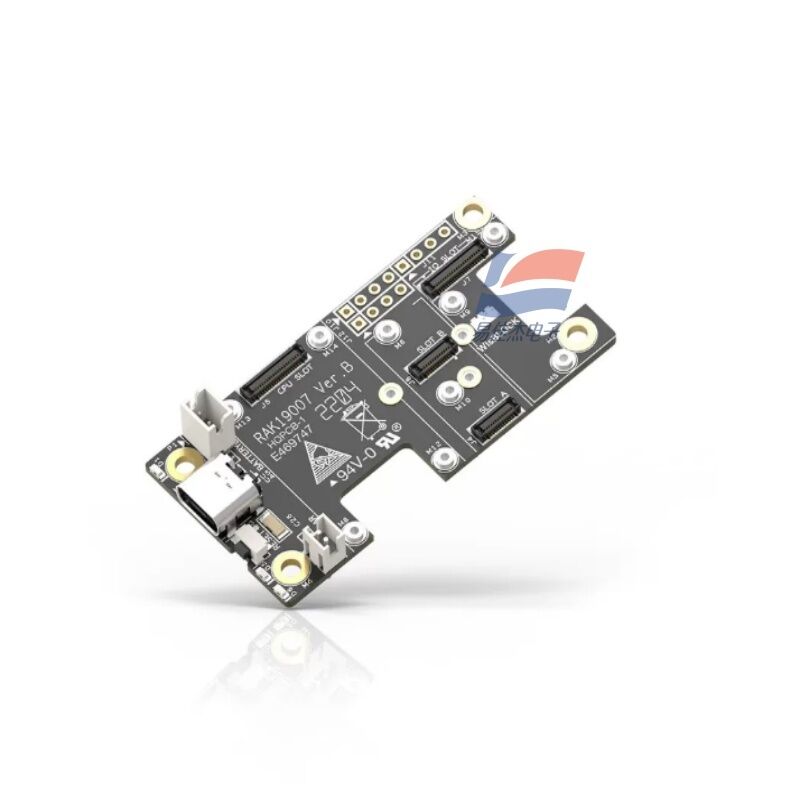

YJJ RAK19007 Junta de Base WisBlock 2a generación - Junta de Evaluación Junta de Desarrollo de módulos básicos
Características:
I. Resumen básico
RAK19007 es la segunda generación de RAK WisBlock universal evaluation board / base de desarrollo de la placa, en sustitución de la antigua RAK5005-O. Es el portador de toda la solución modular IoT LoRaWAN,utilizado para alojar el controlador central WisBlock, varios sensores, posicionamiento GNSS, módulos de expansión de IO, que proporcionan suministro de energía, carga, puerto serie y capacidades de expansión de bus.Es una base estándar para el desarrollo rápido de prototipos y nodos de baja potencia al aire libre- Los RAKwireles... .
II. Parámetros básicos del hardware
1Tamaño físico y estructura
Tamaño: 60 mm × 30 mm, PCB compacto ultra delgado
Instalación: 4 orificios de fijación de tornillo de M2,5, que se pueden instalar directamente en el recinto

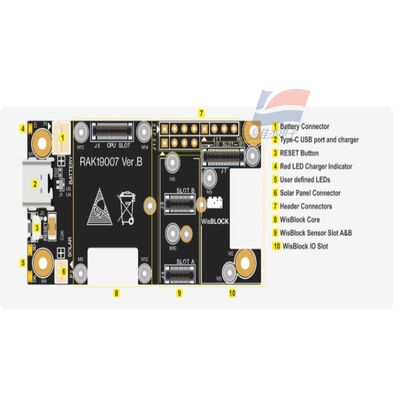

Diseño de ranura:
Rastreador de núcleo (40Pin): 1 ruta, instale el módulo central de WisBlock (como RAK4631, RAK11200, RAK3172 etc. núcleo LoRa)
Las ranuras de sensores A/B/C: 3 vías, soportan módulos de sensores pequeños estándar de 10 mm (temperatura, humedad, gas, fotoeléctricos, aceleración, etc.)
Foro D (foro de gran tamaño): 1 camino, compatible con un módulo de 23 mm de gran tamaño (GNSS de posicionamiento RAK12500, módulo celular 4G/NB-IoT)
Optimización de segunda generación: el módulo GNSS insertado en la ranura D no ocupa otras posiciones de los sensores, resolviendo el problema del conflicto espacial en la primera generación.
Método de instalación: el módulo se puede montar en la parte superior e inferior de la placa base en cualquier orientación
2Sistema de suministro de energía (ventaja central)
Entradas de alimentación múltiples
USB-C 5V: descarga de programas, depuración de puertos serie, carga de baterías de litio
Pad BAT: fuente de alimentación de una sola batería de polímero de litio de 3,7 V
Pad solar: entrada del panel solar de 5 V, autocarga al aire libre fuera de la red
Chip de gestión de carga de la batería de litio incorporado, deja de cargar automáticamente cuando está llena
Dos salidas de energía de 3,3 V:
VDD: suministro de energía constante, suministro continuo de energía al control principal del núcleo
3V3_S: puede desactivarse por software (controlado por un pin IO2), suministra energía a 4 ranuras de sensores de forma independiente, corta los periféricos para reducir significativamente el consumo de energía durante el sueño
Producción máxima de 750 mA para la regulación del voltaje de 3,3 V, que cumpla los requisitos para el funcionamiento simultáneo de múltiples sensores
Consumo de energía estática en estado de sueño extremadamente bajo, adecuado para nodos de monitoreo a largo plazo con baterías en estado natural
3. Recursos de interfaz
USB tipo C: grabación de firmware, registro de puertos serie, carga en una sola
Pin de expansión externa (2.54mm): lleva el botón de descarga BOOT, GPIO múltiple, hardware I2C, hardware UART, se puede conectar externamente con dispositivos externos (interruptor fotoeléctrico LTH-1550-01, relé),muestra)
Botones montados en el tablero: botón de reinicio, botón de arranque BOOT
Bus: bus I2C/SPI/UART unificado dentro de la placa base, todas las ranuras se comunican automáticamente entre sí, sin necesidad de cableado manual
4Especificaciones medioambientales
Temperatura de funcionamiento: -40°C ~ +85°C, temperatura de gran alcance para uso industrial
Entorno de desarrollo compatible: Arduino IDE, PlatformIO, RUI3, ESP-IDF/nRF SDK
Norma de protección del medio ambiente: RoHS
III. Función y uso básicos
1. Evaluación rápida del prototipo de Internet de las cosas LoRaWAN (propósito principal)
Combinado con WisBlock Core (RAK4631/RAK3172) para construir rápidamente nodos de monitoreo de área amplia de baja potencia, sin necesidad de diseñar fuente de alimentación, carga, placa de adaptador de sensor, plug-and-play:
Monitoreo del medio ambiente: temperatura, humedad, presión del aire, CO2, combinación de sensores de gas
Ubicación del activo: D inserta el módulo GNSS, utilizado como localizador al aire libre
Recopilación industrial: interruptor fotoeléctrico, vibración, puerta de enlace de información de los sensores de nivel de líquido
Especificaciones:
| Encabezado femenino |
GPIO estándar de 40 pines Pi |
| Encajadura |
52 pin Mini PCIe |
| Conversión de potencia |
Con un sistema integrado de corriente continua |
| Enlaces de comunicación |
El SPI |
| Tamaño |
Se trata de un vehículo de la categoría M1 |
