YJJ TMG740-3 TMG 740-3 Controlador de combustión Satronic Controlador de programa de encendido para quemadores de combustible

Descripción del Producto:

YJJ TMG 740-3 Controlador de combustión Satronic Controlador de programa de encendido para quemadores de combustible

Características:

I. Información básica original de fábrica

TMG740-3 es un controlador de combustión de gas y petróleo de doble propósito de tipo aire forzado de alta potencia con caja de control programable de seguridad. En la industria se le conoce comúnmente como controlador de combustión/controlador de programa de encendido.

Segmentación y clasificación completa del modelo.

Formato de modelo completo: TMG 740-3 Mod.XX-XX, donde Mod representa los parámetros de sincronización. Las tres especificaciones comerciales principales son:

Mod.32-32 Número de pedido: 08211U

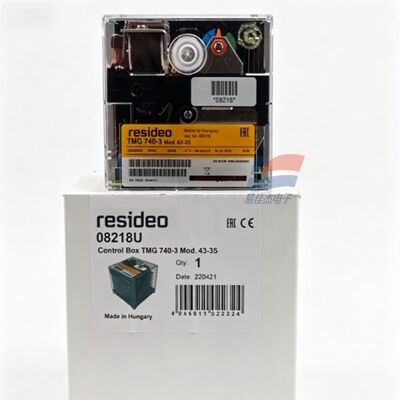

Mod.43-35 Número de pedido: 08218U (en stock disponible en el mercado hasta el máximo)

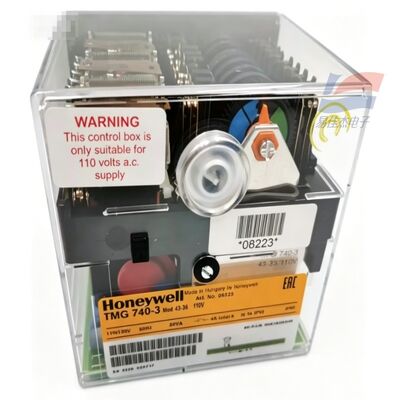

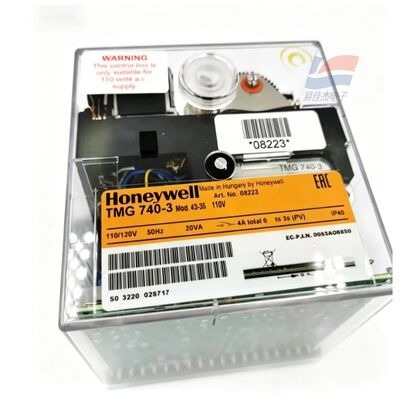

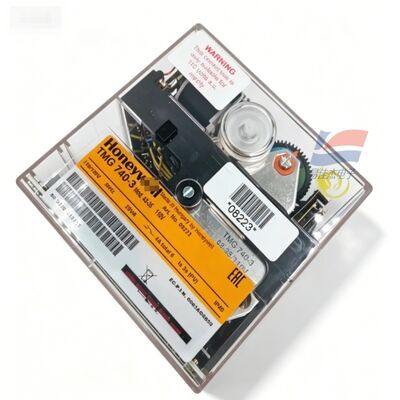

Mod.13-53 Número de pedido: 08223U

Posicionamiento del producto

Adecuado para máquinas de combustión de combustible dual de gas/combustible de regulación proporcional de una sola etapa/dos etapas de potencia media-grande, calentadores de aire caliente de combustión directa; Tipo soplador forzado, que cumple con las normas europeas de seguridad de combustión EN298.

Descripción del estado

II. Parámetros técnicos básicos eléctricos y de sincronización

1. Especificaciones de la fuente de alimentación

Voltaje de funcionamiento: AC220~240V (-15%~+10%), 50Hz (compatible con 40~60Hz)

Consumo total de energía: aproximadamente 15VA

Fusible: 10A de acción rápida / 6A de acción lenta

Corriente máxima de salida de un solo terminal: 4A, salida total de la máquina: 6A

Nivel de protección: IP44, temperatura ambiente de instalación: -20 ℃ ~ +60 ℃

Peso total de la máquina (incluida la base): 1100 g

2. Tabla de compatibilidad de detección de llamas (común para tres tipos de detectores)

Método de detección Sensibilidad del disparador Límite superior de distancia del cableado

Sonda de iones Ionización 1,6μA Cable ordinario 50m / Cable blindado 100m

Fototubo ultravioleta UV 70μA Cable ordinario 100m / Cable blindado 200m

Sonda infrarroja intermitente de 5 μA (umbral para 2 luces LED encendidas) Igual que la sonda de iones

3. Secuencia de calibración (modelo convencional Mod. 43-35)

Tiempo de presoplado: 43 s (ventilación forzada con compuerta de aire completamente abierta)

Tiempo de preignición: Fijo 3s

Intervalo de detección de seguridad de la válvula de seguridad: 5 s (ventana de encendido de seguridad, el tiempo de espera bloquea la máquina en caso de falla)

Bloqueo de fallas: pérdida de llama, presión de aire insuficiente, falla de la sonda UV, todo se bloquea automáticamente, es necesario restablecerlo manualmente

4. Estructura de hardware

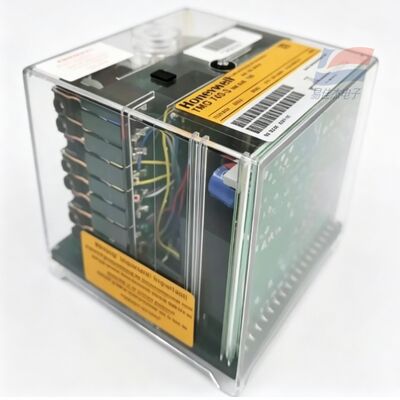

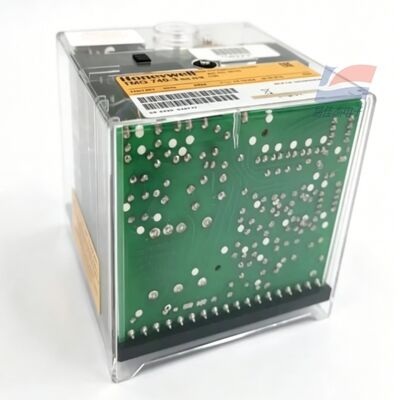

Carcasa transparente retardante de llama, bloque de terminales con base enchufable

Mecanismo de sincronización de levas de motor síncrono interno, 16 interruptores de levas, transformador, indicador LED de estado de falla (5 niveles de visualización de intensidad de llama)

Panel frontal con botón de reinicio + luz indicadora de alarma de falla, los puentes inferiores se pueden configurar para interruptor de presión de aire, lógica de monitoreo de encendido

III. Escenarios de equipos aplicables

Quemadores industriales de gas/combustible de alta potencia, calderas, generadores de vapor.

Hornos de aire caliente para secado de pintura, calentadores de aire de combustión directa

Fuego de dos etapas/equipo de calefacción industrial de regulación proporcional, equipo de tratamiento térmico de horno

Unidades de combustión de doble gas y combustible dual
