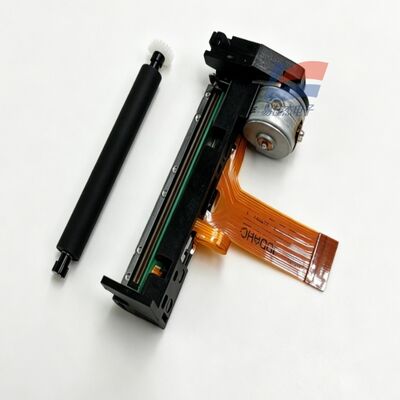

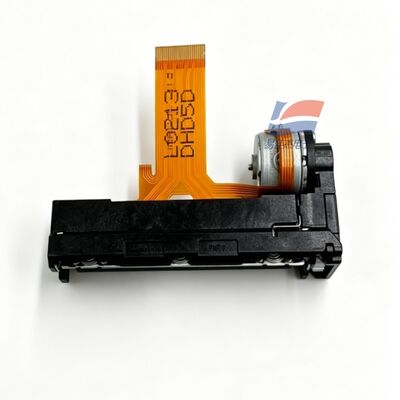

YJJ LTP02-245-13 Núcleo de impresora térmica ultrafino de 2 pulgadas y 58 mm para máquinas POS portátiles de mano

Descripción del producto:

YJJ LTP02-245-13 2-Inch 58mm Ultra-Thin Thermal Printer Core para máquinas POS portátiles de mano

Características:

I. Información básica del modelo

El modelo: LTP02-245-13

Tipo: Core de impresora térmica de tipo fila (modelo de 2 pulgadas ultra delgadas)

Suffix distinction: Version 13 has no pressure paper shaft open cover detection switch; la versión 13 no tiene un interruptor de detección de presión de papel;Sólo la versión estándar carece de sensor fotoeléctrico de escasez de papel + imprimir cabeza de resistencia térmica temperatura de medición; la misma serie LTP01 es un modelo grueso con un gran volumen, LTP02 se centra en la ligereza y la portabilidad

II. Especificaciones del núcleo de impresión

Método de impresión: Thermal dot matrix row printing

Solo una fila de puntos: 384 puntos por fila.

Resolución: Horizontal 8 puntos/mm (203 DPI), vertical 16 puntos/mm

Pitch: Horizontal 0.125 mm, vertical 0.0625 mm, el eje de la línea de rodaje es el mismo que el de la línea de rodaje

Paper width: Standard 58mm (compatible with 57.5±0.5mm thermal paper) El tamaño de la hoja es de 58 mm

Ancho de impresión efectivo: 48 mm

espesor de papel: 60 ~ 80 μm papel térmico común

Velocidad de impresión máxima: 100 mm/s (modelo industrial de alta velocidad del mismo tamaño)

Máximo puntos de calentamiento sincrónico: 45 puntos (consumo de energía más bajo comparado con LTP01)

Estructura de alimentación del papel: alimentación del papel recta, mecanismo de alimentación del papel simple, estructura compacta

III. Sensores de detección incorporados

Print head temperature measurement: Resistor térmico NTC incorporado, protección contra sobrecalentamiento

Detección de escasez de papel: sensor fotoeléctrico reflectante

Paper shaft open cover detection: Ninguno (principio de diferencia de la versión 13)

IV. Parámetros de suministro de energía eléctrica (Dual Independent Power Supply)

1Rango de voltaje.

Voltado de calefacción / motor Vp: 5.5 ~ 9.5V DC

Voltagem de control lógico Vdd: 3.0 ~ 3.6V DC (típico 3.3V)

2Corriente de pico.

Print head peak current: 2.64A (9.5V, calentamiento simultáneo de 45 puntos)

El motor paso a paso tiene una corriente máxima de 0.6A.

Corriente de espera lógica: ≤ 100 mA

3. Print head thermal resistance: 162~198Ω (típico 180Ω@25°C)

4Wiring: 30 pin FPC con cableado flexible.

V. Vida útil y condiciones de operación ambientales

Vida del pulso térmico: ≥ 1 mil millones de veces

Vida útil del camino del papel: ≥ 50 km (original factory standard thermal paper)

Entorno de operación: -10 °C ~ +50 °C, 20% ~ 85% RH (sin condensación)

Entorno de almacenamiento: -20°C ~ +60°C, sin condensación

VI. Dimensiones físicas y peso

Dimensiones generales (excluyendo protuberancias de motor / cableado): 67.3 × 18.1 × 30.0 mm

Peso neto de toda la máquina: aproximadamente 28 g (aproximadamente 40% más ligero que el LTP01-245, ultra-delgado y ligero)

VII. Las ventajas básicas comparar LTP01-245-C1

espesor sólo 18.1 mm, volumen significativamente reducido, adecuado para dispositivos portátiles de mano

Peso total 28g, ligero, elección preferida para equipos alimentados por baterías

Número de puntos de acceso sincronizados 45 puntos, menor pico de corriente, menor costo de diseño de energía

Velocidad de impresión más alta 100 mm/s, más rápido que 75 mm/s de LTP01

Desventajas: estructura interna compacta, no adecuada para la impresión industrial continua a largo plazo con grandes rollos de papel

VIII. Dispositivos aplicables

Máquinas POS portátiles de mano, analíticos médicos, registradores portátiles, detectores de mano, terminales de boletos de vehículos, terminales financieros pequeños de mano, equipo de recolección portátil industrial
