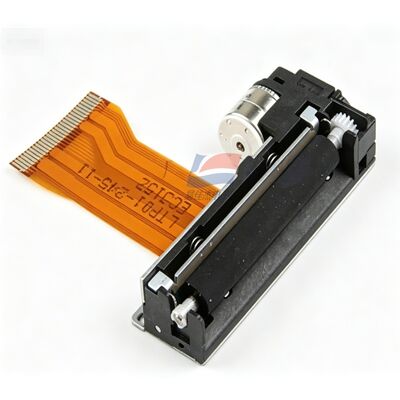

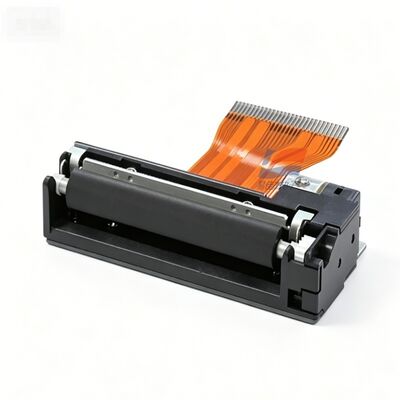

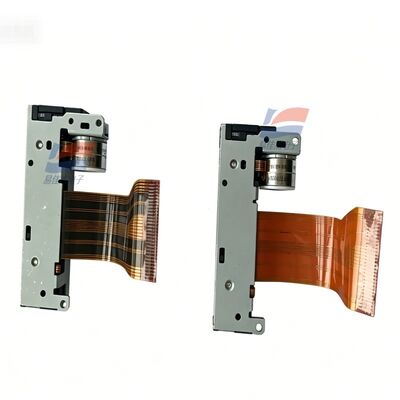

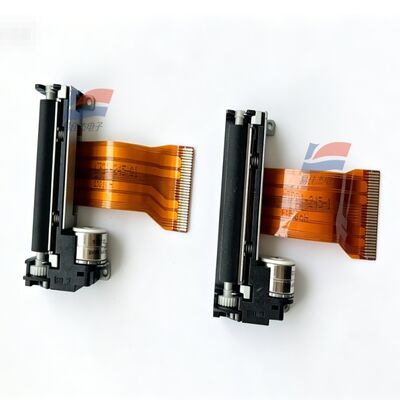

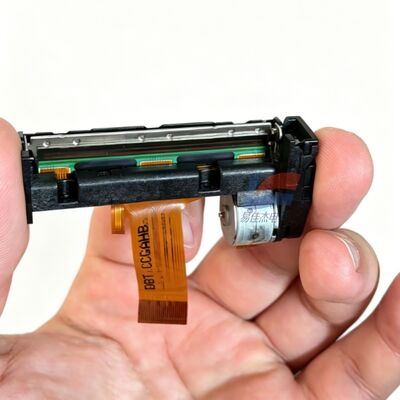

YJJ LTP01-245-C1 3.0 - 4.2V Instrumentos médicos de baja tensión Cabeza de impresión térmica sin papel

Descripción del producto:

YJJ LTP01-245-C1 3.0 - 4.2V Instrumentos médicos de baja tensión Cabeza de impresión térmica sin papel

Características:

I. Información básica

Modelo: LTP01-245-C1 (producto original de Seiko Instruments)

Tipo: núcleo de impresora térmica horizontal (2 pulgadas, ancho de papel de 58 mm)

Sufiso C1: no tiene un interruptor de detección de apertura del eje de alimentación de papel, solo conserva la detección de la temperatura térmica de la cabeza y la detección fotoeléctrica de la escasez de papel

Alternativas compatibles: Fujitsu FTP628MCL101, mecanismo ATP201 para uso doméstico

II. Especificaciones del núcleo de impresión

Método de impresión: Thermal dot matrix row printing

Puntos de una sola fila y columna: 384 puntos por fila

Resolución: Horizontal 8 puntos/mm, vertical 16 puntos/mm

Ancho del papel: 58 mm (tolerancia 0~-1 mm)

Ancho de impresión efectivo: 48 mm

Velocidad máxima de impresión: 75 mm/s

Distancia entre los pasos de alimentación del papel: 0,0625 mm

Puntos máximos de calefacción síncrona: 64 puntos

Ruta de alimentación del papel: alimentación en forma de arco, estructura simple de alimentación del papel

Configuración del sensor de detección

Detección de la temperatura de la cabeza térmica: termistor incorporado

Detección de escasez de papel: sensor fotoeléctrico reflectante

Detección de apertura/cierre del eje de alimentación de papel: Ninguna (la versión C1 difiere del modelo con interruptor)

IV. Parámetros de la fuente de alimentación eléctrica

1Dos fuentes de alimentación independientes

Vd de voltaje de control lógico: 3,0 ~ 3,6 V / 4,75 ~ 5,25 V (elegir uno)

Tensión de la cabeza de calefacción / motor Vp: 4,75 ~ 9,5V DC

2Corriente de pico.

Corriente máxima de la cabeza de impresión: 3,76A (9,5V, 64 puntos calentados simultáneamente)

Corriente máxima del motor paso a paso: 0,6A

3Interfaz de cableado: cableado flexible FPC de 30 pines

V. Duración de vida y parámetros ambientales

Duración de la impresión

Duración total de los pulsos de calefacción: 100 millones de pulsos

Duración de uso de la trayectoria del papel: 50 km (usando papel térmico original calificado de fábrica)

Temperatura de funcionamiento: 0 °C ~ + 50 °C

Temperatura de almacenamiento: -20°C ~ +70°C

Humedad de funcionamiento: 20%~80% RH, sin condensación

VI. Dimensiones físicas y peso

Dimensiones generales (excluidas las salientes): 69,8 × 32,7 × 15,3 mm

Peso neto total: aproximadamente 44 g

Estructura: base metálica + engranajes metálicos, disipación de calor estable

VII. Equipo aplicable

Máquinas POS portátiles, equipos de pruebas médicas, grabadoras portátiles, impresoras de billetes pequeños para instrumentos industriales, terminales de vehículos, impresoras portátiles de caja registradora
