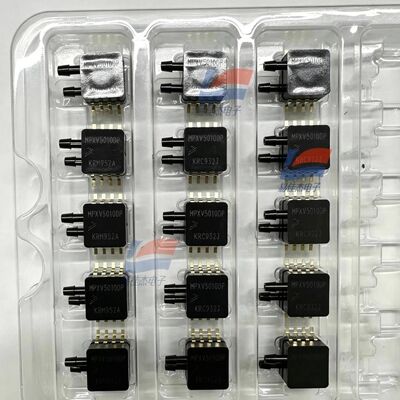

YJJ MPXV5010DP Sensor de presión diferencial 0-10kPa HVAC y aplicaciones médicas

Descripción del Producto:

YJJ MPXV5010DP 0-10kPa Sensor de presión diferencial HVAC y aplicaciones médicas

Características:

I. Parámetros básicos

1. Rango de presión

Tipo de medición: Presión diferencial (Diferencial), Entrada doble P1-P2

Rango: 0 - 10 kPa (0 - 1,45 PSI, aproximadamente 1000 mm de columna de agua)

Sobrecarga máxima: 40 kPa

Presión de rotura: 100 kPa

2. Salida eléctrica (amplificada, con compensación de temperatura)

Fuente de alimentación: 4,75 - 5,25 VCC (fuente de alimentación estándar del sistema de microcontrolador de un solo chip de 5 V)

Voltaje de salida: 0,2 V (0 kPa) - 4,7 V (escala completa 10 kPa), salida de voltaje analógico lineal

Sensibilidad: 450 mV/kPa

Tiempo de respuesta: ≤ 1 ms

Precisión: error total dentro de todo el rango de temperatura de 0 - 85 ℃ ≤ ±5 % FS, calibrado en fábrica, circuito de compensación de temperatura integrado en el chip, sin necesidad de circuito de acondicionamiento externo

3. Medio ambiente y estructura

Temperatura de funcionamiento: -40 ℃ ~ +125 ℃

Paquete: Inserción directa SIP-6, boquilla de aire de doble gancho (diámetro exterior φ3,3 mm), conectada a un tubo de caucho de silicona

Medio: Sólo apto para aire seco y limpio, no apto para líquidos, gases corrosivos.

Pines: 1 = VCC 5V; 2 = TIERRA; 3 = Salida analógica; 4/5/6 = Pasadores flotantes

II. Interpretación de cartas modelo

MPXV: Serie con amplificación de señal en chip + compensación de temperatura

5010: Código de rango 0 - 10 kPa

DP: Presión diferencial = Tipo de presión diferencial de puerto dual (dos puertos de presión, que miden la diferencia de presión entre dos puntos)

III. Aplicaciones principales

1. Industria de ventilación HVAC (más utilizada)

Medición de diferencia de presión antes y después de ventiladores, medición de presión estática de conductos.

Monitoreo del bloqueo del filtro: el aumento en la diferencia de presión antes y después de los filtros indica que el filtro está obstruido

Control de presión en salas limpias, talleres libres de polvo, monitorización del volumen de aire de ventilación

2. Equipo médico

Medición de la diferencia de presión del flujo de aire en ventiladores y máquinas de anestesia.

Medición del flujo de aire en instrumentos de prueba de función pulmonar.

Captación de presión para sistemas de control de presión de aire en camas de hospital.

3. Medición y Control Industrial

Medición de la velocidad del viento con tubos pitot (combinados con presión diferencial para calcular la velocidad del viento)

Medición de flujo de gas pequeño (estrangulación + conversión de presión diferencial a caudal)

Monitoreo de presión negativa de ventiladores, bombas de vacío.

Monitoreo de presión de analizadores de gas.

4. Electrodomésticos e Instrumentos del Hogar

Detección de presión del nivel de agua en lavadoras.

Control de presión de circuito cerrado de pequeñas bombas de aire.

Pruebas de estanqueidad al aire, equipos de prueba de micropresión.
