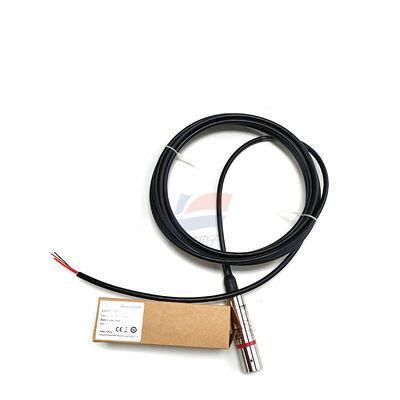

YJJ L8000T003 Transmisor de nivel de líquido tipo inmersión 0-3m/ 0-30kPa Utilidades de drenaje de suministro de agua

Descripción del producto:

YJJ L8000T003 Transmisor de nivel de líquido tipo inmersión 0-3m/ 0-30kPa Utilidades de drenaje de suministro de agua

Características:

I. Definición del modelo

L8000T003: Serie L8000T, rango de medición del nivel del agua de 3 metros, salida de corriente de 4-20mA, sensor de nivel de líquido de presión estática sumergible.

II. Parámetros técnicos básicos

Rango de medición: columna de agua de 0 a 3 metros (0 a 30 kPa)

La señal de salida: 4 - 20mA CC (correspondiente al nivel del líquido a 0 - 3 metros)

La tensión de la fuente de alimentación: 15 - 28VDC (sistema de dos cables)

Presión de sobrecarga: 1,5 veces la presión de escala completa

Clase de exactitud: ±0,25% FS

No linealidad: ±0,15% FS

Repetibilidad / histeresis: 0,15% FS

Rango de temperatura

Temperatura media: -10 °C - +80 °C

Temperatura de almacenamiento: -40°C - +100°C

Estabilidad a largo plazo: 0,2% FS / año, la deriva anual de cero puntos es mínima

Grado de protección: IP68, puede utilizarse para inmersión a largo plazo bajo el agua

Concha + diafragma inductivo: acero inoxidable 316

Componentes de sellado: caucho nitrílico (NBR), adecuado para agua limpia y aguas residuales suaves

Configuración del cable: estándar = rango + 2 metros (este modelo viene con una longitud total del cable de 5 metros, y se puede ampliar para la personalización)

Método de conexión: Sistema de dos cables (cable negro para potencia +, cable rojo para salida de señal)

Certificación: cumplimiento CE

III. Principio de medición

La presión estática del líquido es proporcional a la altura del nivel del líquido.y el núcleo de presión de silicio de difusión incorporado convierte la presión en una señal de corriente estándar de 4-20mA, que está directamente conectado a PLC, medidores de visualización digital, sistemas DCS para convertir la altura del nivel del agua.

IV. Principales aplicaciones

1. Abastecimiento de agua y drenaje Acuíferos (principales escenarios)

Monitoreo continuo del nivel de agua en los tanques de agua, tanques de filtro, depósitos de agua en las plantas de agua

Medición y control del nivel de los tanques de regulación, los tanques bioquímicos y los pozos de recolección en las plantas de aguas residuales

Control automático de arranque y parada de pozos de agua subterránea, depósitos de agua de la sala de bombeo

2. Construcción de aire acondicionado

Monitoreo de los niveles de líquido en los tanques de agua de aire acondicionado central, los tanques de agua de expansión, los pozos de recolección, la alarma de escasez de agua y la prevención de desbordamientos.

3. tuberías municipales

Monitoreo del nivel del agua en túneles subterráneos, pozos de agua de lluvia, tanques de almacenamiento de inundaciones, recopilación de datos sobre el nivel del agua para sistemas remotos de gestión del agua

4. Tanques industriales

Medición continua de los niveles de líquido en equipos de purificación de agua, tanques de agua pura, tanques de tratamiento de agua ambiental,para lograr el reabastecimiento automático de agua y las alarmas de bloqueo de límite superior/inferior.

5Sistemas auxiliares

Directamente conectado al PLC, RTU, registradores sin papel, controladores de nivel para completar la recolección del nivel de agua + control automático de la bomba.
