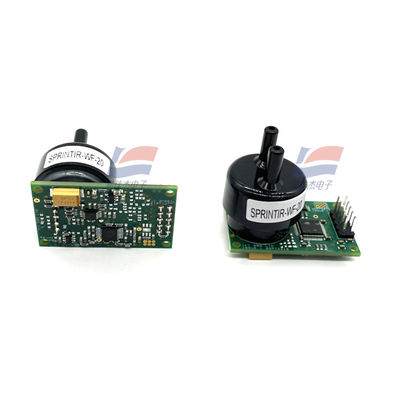

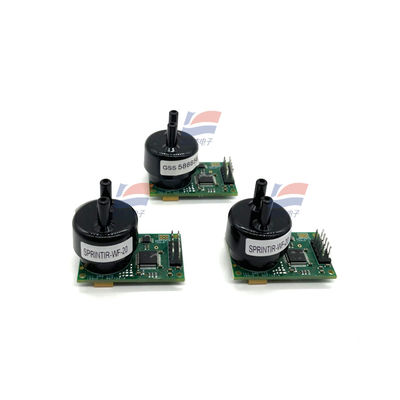

YJJ SprintIR-6S-20 NDIR Sensor infrarrojo no dispersivo de dióxido de carbono 0-20% Equipo médico

Descripción del Producto:

YJJ SprintIR-6S-20 NDIR Sensor de dióxido de carbono de CO2 infrarrojo no dispersivo 0-20% para equipos médicos

Características:

I. Información básica

Modelo: SprintIR-6S-20

Marca: GSS (Soluciones de detección de gas del Reino Unido)

Gas detectado: CO₂ (dióxido de carbono)

Principio de detección: Fuente LED de estado sólido NDIR (infrarrojos no dispersivos)

Método de muestreo: Tipo de flujo (bomba de ruta de gas para entrada de gas)

Especificación de rango: 0 - 20 % CO₂ (200 000 ppm) Tabla

Parámetros técnicos del proyecto

Rango de medición 0 - 20% CO₂

Precisión de medición ±(70 ppm + 5% de lectura)

Resolución 10 ppm

Frecuencia de actualización de datos 20 Hz (genera 20 conjuntos de datos por segundo)

Primera lectura válida < 0,5 s, precalentamiento < 30 s

Error no lineal < 1% FS

Funciones integradas Puesta a cero automática

Rango de presión 500 - 2000 mbar

Coeficiente de presión 0,13% lectura/mbar

Vida útil > 15 años

Tabla de parámetros eléctricos

Indicadores del proyecto

Tensión de alimentación 3,25 - 5,5 V CC, recomendado 3,3 V

Corriente operativa promedio < 12 mA, pico 33 mA

Consumo total de energía Típico 35 mW

Interfaz de comunicación TTL UART salida digital serial

Condiciones ambientales

Temperatura de funcionamiento: 0 ℃ ~ +50 ℃

Humedad: 0 - 95% RH (vapor de agua sin condensación)

Temperatura de almacenamiento: -30 ℃ ~ +70 ℃

Dimensiones mecánicas

Diámetro exterior de la sonda: Φ23,8 mm, altura 24 mm

Boquilla de aire: Boquilla de aire de doble tubo, compatible con muestreo de bomba de manguera flexible

Peso: Sonda 7,5 g, total con conjunto de PCB 16 g

III. Ventajas del producto

Respuesta de velocidad ultraalta: muestreo de alta frecuencia de 20 Hz, captura perfectamente las formas de onda respiratorias, es una sonda médica de CO₂ de alta velocidad convencional;

LED infrarrojo de estado sólido, sin envejecimiento del filamento, la vida útil supera con creces el tipo de bombilla NDIR tradicional;

Cámara de gas extremadamente pequeña de 2 ml, volumen muerto pequeño, reemplazo rápido de la ruta del gas, adecuada para muestreo por derivación;

Salida digital UART, sin necesidad de amplificación analógica, un solo chip lee directamente la concentración;

Cavidad óptica chapada en oro, resistente a la interferencia del vapor de agua, estabilidad básica a largo plazo.

IV. Aplicaciones principales

1. Equipo médico (aplicación principal)

Ventiladores, máquinas de anestesia, monitorización del dióxido de carbono al final de la espiración (EtCO₂);

Probadores de función pulmonar, carros metabólicos, equipos cardiopulmonares para ejercicio;

Cámaras de respiración para experimentos con animales, instrumentos de seguimiento de anestesia veterinaria.

2. Investigación y detección fisiológica.

Análisis de gases para pruebas de aptitud física del movimiento humano;

Experimentos dinámicos de seguimiento de concentración rápida de trayectorias de gas;

Monitorización dinámica de CO₂ en incubadoras biológicas.

3. Industria e industria del embalaje

Detección de gases en línea para envasado en atmósfera modificada (MAP);

Monitoreo rápido de la concentración de CO₂ en gases de extinción de incendios;

Cromatografía de gases, módulo de análisis de ruta de gas de instrumento de distribución dinámica de gas.
