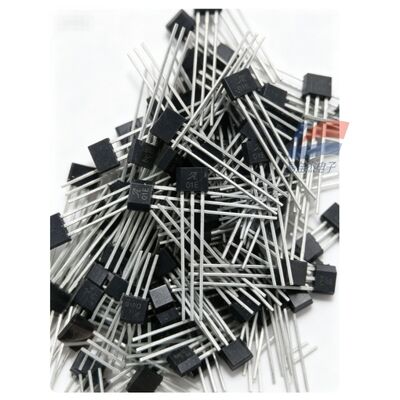

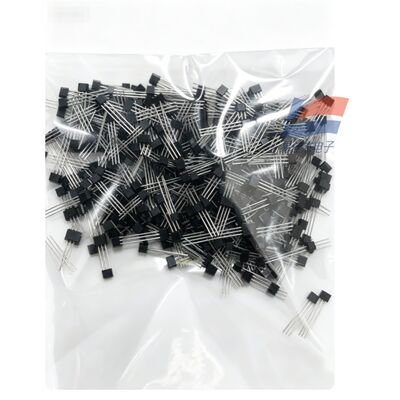

YJJ A1101EUA-T Interruptor de salón digital de polo único con pantalla de seda 01E Electrónica automotriz

Descripción del Producto:

YJJ A1101EUA-T Interruptor de pasillo digital unipolar con electrónica automotriz serigrafiada 01E

Características:

I. Información básica

Nombre completo del modelo: A1101EUA-T, serigrafía 01E
Paquete: SIP-3 de orificio pasante de 3 clavijas (enchufe de clavija larga equivalente a TO92)
Tipo de dispositivo: interruptor Hall unipolar continuo (salida digital), solo detecta el polo S (polo sur) del imán
Integración interna: circuito estabilizador de voltaje, elemento Hall, amplificador de señal, disparador Schmitt, transistor de salida de drenaje abierto NMOS
Certificaciones: grado automotriz AEC-Q100, protección ambiental RoHS, alta antiinterferencia ESD/EMC, protección inversa de batería
II. Parámetros eléctricos básicos (condición de funcionamiento estándar de 25 ℃)
1. Tabla de características eléctricas de la fuente de alimentación
Valores de especificación de parámetros
Tensión de alimentación de funcionamiento VCC 3,8 V ~ 24 V CC (compatible con control industrial/fuente de alimentación automotriz de 5 V/12 V/24 V)
Tensión máxima soportada ±30 V (protección de conexión inversa incorporada y protección contra sobretensiones)
Corriente de funcionamiento estática típica 7,5 mA
Tiempo de inicio de encendido ≤ 4 μs, el campo magnético se puede detectar inmediatamente después del encendido
2. Tabla de parámetros de activación del campo magnético (rendimiento magnético del núcleo)
Parámetros Valor típico Explicación
Punto de disparo de trabajo BOP (polo S cerrado) 175Gs (17,5 mT) La salida se reduce y conduce cuando el campo magnético es ≥ 175Gs
Punto de liberación BRP (imán lejano) 45Gs (4,5 mT) La salida se corta y tiene alta resistencia cuando el campo magnético es < 45Gs
Ventana de histéresis magnética BHYS 130Gs Evita que la fluctuación del campo magnético se active incorrectamente
Polaridad de detección Unipolar, sólo responde al polo S del imán El polo N no tiene respuesta
3. Parámetros de salida
Estructura de salida: drenaje abierto de canal N (colector abierto), debe usar una resistencia pull-up superior
Corriente de hundimiento máxima IOUT: 25 mA, puede controlar directamente LED y relés pequeños
Caída de saturación (conducción a 20 mA): típica 215 mV, máximo 400 mV
Corriente de fuga fuera de estado: ≤ 10 μA
4. Ambiente y temperatura
Temperatura de funcionamiento: -40 ℃ ~ +85 ℃ (amplio rango de temperatura apto para vehículos)
Temperatura de almacenamiento: -55 ℃ ~ +150 ℃
Material del paquete: embalaje de plástico de resina epoxi negra, resistente a vibraciones y humedad.
III. Ventajas principales del producto
Amplio voltaje de 3,8 ~ 24 V, adecuado para dispositivos de consumo de 5 V, sistemas industriales de 24 V y sistemas automotrices de 12 V;
La calibración del embalaje de fábrica elimina la variación de la temperatura por tensión de inyección y puntos de activación estables en todo el rango de temperatura;
Detección continua en tiempo real, sin retrasos en el sueño, responde instantáneamente al movimiento del imán;
Protecciones múltiples incorporadas: protección de conexión inversa, sobretensión, ESD, EMC fuerte contra interferencias del motor;
Sin condensador de derivación externo, el circuito es extremadamente simple;
Embalaje SIP de clavija larga DIP, conveniente para soldadura manual y producción de complementos;
De estado sólido sin contactos mecánicos, con una vida útil de más de mil millones de veces, sin desgaste ni chispas.
IV. Propósitos específicos de la aplicación
1. Electrónica automotriz (principales escenarios de grado automotriz)
Detección de posición del asiento, detección de cierre de cerradura de puerta/portón trasero/ventana;
Sensor de cambio de marcha de la transmisión, límite de posición del acelerador/acelerador;
Limpiaparabrisas, límite de recorrido del techo corredizo, nueva detección in situ de pistola de carga de energía.
2. Equipos de automatización industrial
Final de carrera magnético en sitio del pistón del cilindro/válvula electromagnética;
Cinta de aserrado, contador de velocidad de rotación de rodillos, detección de presencia de piezas metálicas;
Puerta del gabinete, alarma de cierre magnético de la puerta de protección de seguridad;
Ventilador, recolección de velocidad de rotación del rotor del motor, conteo de pulsos.
3. Electrodomésticos y hogar inteligente
Detección magnética de la cubierta de la puerta de la lavadora, detección del interruptor de la puerta del refrigerador;
Inducción magnética de colisión de aspiradora, detección in situ del tanque de agua/caja de polvo;
Filtro purificador de agua en su lugar, detección de cierre de tapa de olla arrocera;
Detección in situ de succión magnética de cerradura de puerta inteligente.
4. Electrónica de consumo, equipos de instrumentación.
Tapa abatible para banco de energía, detección de activación de apertura del compartimento para auriculares Bluetooth;
Impresora, cierre de la tapa del escáner, identificación in situ de la caja de consumibles;
Medidor de flujo, medidor de agua/medidor de gas, conteo de pulsos magnéticos;
Identificación de succión magnética del compartimento de la batería del instrumento de mano.
5. Seguridad y almacenamiento
Alarma magnética de puerta, gabinete de almacenamiento, monitoreo del estado de la puerta segura;
Presencia de material en línea de montaje, inducción magnética, clasificación y conteo.
