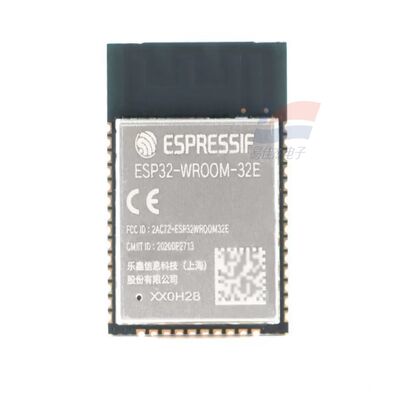

Módulo MCU Bluetooth y WiFi de doble núcleo YJJ ESP32-WROOM-32E - Módulo inalámbrico LoT

Descripción del producto:

YJJ ESP32-WROOM-32E módulo de conexión WiFi y Bluetooth de doble núcleo MCU - módulo inalámbrico IoT

Características:

ESP32: El chip de control principal LX6 de doble núcleo de primera generación

WROOM-32: Serie de módulos inalámbricos estándar

E: silicio optimizado V3 (reemplazo del viejo 32D, corrección de errores de hardware, RF y actualizaciones de seguridad)

Antenna: Antenna PCB incorporada; sufijo UE = con toma de antena externa U.FL

Versión flash: N4 (4MB) / N8 (8MB) / N16 (16MB)

Versión R2 opcional: PSRAM incorporada de 2 MB, adecuada para almacenamiento en caché de voz e imagen

II. Parámetros básicos del hardware

1Control y almacenaje.

CPU: doble núcleo de 32 bits Xtensa LX6, frecuencia ajustable de 80 a 240 MHz, dominios de potencia independientes de doble núcleo

Almacenamiento interno: 448KB de ROM + 520KB de SRAM + 16KB de SRAM RTC

Flash: estándar 4MB, opcional 8MB/16MB SPI Flash

Modelo R2 de gama alta: PSRAM octal adicional de 2 MB (para almacenamiento en caché de voz y cámara)

Coprocesador ULP de potencia ultrabaja: recopila de forma independiente los datos del sensor en modo de reposo, en estado de espera a nivel de microamperios para toda la máquina

2. 2.4G WiFi + Bluetooth Wi-Fi de doble modo

Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero.

Canales de operación: 2412 ~ 2484MHz, soporta STA / AP / Mixed, WiFi Mesh, actualización remota OTA

Optimización de radio: actualización del circuito de correspondencia de antena 32E en comparación con 32D, conexiones concurrentes más estables para múltiples dispositivos

Bluetooth 4.2 (BR/EDR + BLE)

Soporta BLE Mesh, emparejamiento de transmisión Bluetooth, codificación de audio SBC, antiinterferencia de salto de frecuencia AFH

Puede trabajar simultáneamente con WiFi y Bluetooth, sin conflicto en la programación de coexistencia de radio de hardware

3Recursos periféricos (hasta 26 GPIO)

Todas las matrices GPIO pueden reutilizarse libremente, periféricos de hardware integrados:

Comunicación: 3 UART, I2C, SPI, audio I2S, TWAI (CAN2.0), SDIO

Análogo: 8 ADC SAR de 12 bits, 2 DAC de 8 bits, sensor táctil capacitivo

Control: 16 LED PWM, PWM específico para el motor, transceptor infrarrojo, contador de pulsos, monitor de hardware

Apoya la expansión periférica de tarjetas SD para almacenamiento de gran capacidad

4- Electricidad, tamaño y medio ambiente

Fuente de alimentación: 3,0 ~ 3,6 V (típicamente 3,3 V)

Tamaño: 18 × 17,5 × 3,2 mm, montaje de superficie SMD estándar de 38 pines, cubierta de blindaje metálico

Temperatura de funcionamiento: versión estándar - 40°C~+85°C; versión de alta temperatura hasta - 40°C~+105°C

Nivel de resistencia a la humedad: MSL3, admite la producción en masa de soldadura por reflujo

Certificaciones: Bluetooth BQB, radiofrecuencia FCC/CE, RoHS

III. Puntos de actualización de 32E en comparación con el núcleo 32D anterior

Actualización del chip V3 silicon: corrige anomalía de inicio de cristal, caída de caché de PSRAM, error de desconexión Bluetooth

Mejora de la seguridad: admite Secure Boot V2, cifrado de hardware Flash, adecuado para dispositivos comerciales de red

Optimización de la radio: interferencia antimagnética más fuerte, mejora significativa de la estabilidad WiFi de los dispositivos con carcasas metálicas

Software totalmente compatible: las definiciones de pines permanecen sin cambios, pueden ser reemplazadas directamente pin a pin con 32D, sin necesidad de modificar el PCB

Estabilidad del suministro: Espressif promueve principalmente el modelo de producción en masa, 32D se suspende gradualmente, los nuevos proyectos prefieren 32E

IV. Diferencia sencilla con respecto a la tabla ESP32-S3 / ESP32-C3

Diferencias clave de la posición central del modelo

ESP32-WROOM-32E Módulo general de IoT LX6 de doble núcleo, sin aceleración de hardware de IA, periféricos completos, alta relación costo-rendimiento

ESP32-C3-WROOM-02 RISC-V de un solo núcleo, de menor tamaño, adecuado solo para redes de sensores simples

ESP32-S3-WROOM-1 AI Voz / Visión Especializada LX7 de doble núcleo con instrucciones vectoriales de IA, admite cámara DVP, PSRAM grande

V. Escenarios de aplicación generalizados

1. Hogar inteligente (escenario más común)

Enchufes inteligentes, interruptores de pared, control de iluminación RGB, motores de cortina, puerta de enlace de temperatura / humedad / detección humana; Emparellamiento Bluetooth + control remoto WiFi, enlace de malla de casa completa.

2.485/CAN a Wi-Fi puerta de enlace inalámbrica, monitoreo remoto de equipos industriales

3Dispositivos de audio y voz

Altavoz de doble modo Bluetooth WiFi, terminal de anuncio de voz, reconocimiento de voz simple, reproductor MP3; la versión PSRAM puede almacenar en caché las transmisiones de audio.

4Automatización industrial

Registrador de datos industriales, recopilación del estado de los equipos, monitoreo en línea de temperatura/humedad/presión, expansión inalámbrica de PLC, nodo de recopilación de IoT de invernaderos agrícolas;amplio rango de temperatura -40~85°C adecuado para talleres / al aire libre.

5Electrónica de consumo y dispositivos de fabricación

Auto con control remoto WiFi, balanza electrónica, detector de salud, dispositivos compartidos (batería de carga / gabinete de almacenamiento), tablero de aprendizaje de desarrollo Arduino / ESP-IDF.

6Seguridad y vigilancia de baja potencia

Monitoreo del ambiente exterior a batería, registrador de temperatura/humedad del almacén, controlador de control de acceso, dispositivo de alarma de detección humana; modo de sueño profundo durante meses de duración de la batería.
