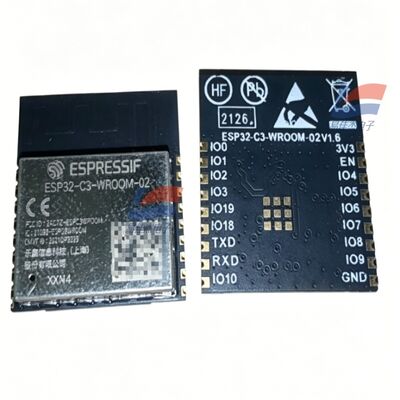

YJJ ESP32-C3-WROOM-02-N4 2.4GHz WiFi + Bluetooth BLE5.0 módulo inalámbrico

Descripción del producto:

YJJ ESP32-C3-WROOM-02-N4 2.4GHz WiFi + Bluetooth BLE5.0 módulo inalámbrico

Características:

I. Información básica

Fabricante de la marca: Espressif (Shanghai, China)

Interpretación del modelo

ESP32-C3: Chip de control principal de un solo núcleo RISC-V incorporado

WROOM-02: Serie de módulos inalámbricos SMD estándar

N4: 4MB Quad SPI Flash, rango de temperatura industrial entre -40°C y +85°C

Antena: Antena PCB incorporada (sin toma de U.FL, diferenciada por el sufijo 02U para el modelo de antena externa)

Envase: módulo de montaje de superficie SMD de 19 pines, tamaño 18×20×3,2 mm

II. Parámetros básicos del hardware

1Procesador y almacenamiento

CPU: RISC-V de 32 bits de un solo núcleo, máximo 160 MHz

ROM: 384KB

SRAM: 400KB (16KB Cache) + 8KB de SRAM RTC

Flash: 4MB (N4 representa 4M, N8 es 8M)

Sistemas expressivos con oscilador de cristal de alta precisión de 40 MHz incorporado

2Comunicación inalámbrica (Wi-Fi + BLE doble)

Wi-Fi 2.4G

La norma es 802.11 b/g/n, 1T1R.

Ancho de banda: 20MHz/40MHz, velocidad máxima de 150Mbps

Canal: 2412~2484MHz (1~13 canales)

Modo: Estación / SoftAP / Modo doble híbrido, soporta 4 Wi-Fi virtuales

Potencia de transmisión: 20,5 dBm; sensibilidad de recepción: 105 dBm

Funciones: rango de FTM, WMM, agregación de cuadros, diversidad de antenas

Bluetooth 5.0 BLE

Tasa: 125K/500K/1M/2Mbps

Apoyo: BLE Mesh, extensión de transmisión, conjunto de transmisión múltiple

Antenas Wi-Fi / Bluetooth compartidas, programación de coexistencia incorporada, sin interferencia mutua Sistemas expressivos

3Recursos periféricos (15 GPIO)

Todos los GPIO pueden ser reprogramados, periféricos de hardware integrados:

Comunicación: UART×2, I2C, SPI, audio I2S, TWAI (CAN2.0), USB (puerto serie / depuración JTAG de doble propósito)

Análogo: 8 canales SAR ADC (12 bits), sensor de temperatura integrado en el chip

Control: salida múltiple LED PWM, control remoto infrarrojo, DMA general, controlador de hardware, temporizador

3 GPIO para fijar los pines de configuración de arranque, selección del modo de encendido

4Consumo eléctrico y de energía

Voltado de alimentación: 3,0 V ~ 3,6 V (típico 3,3 V)

Corriente de transmisión máxima: 280 ~ 345 mA

Corriente de recepción de Wi-Fi: 82 mA

En el caso de los dispositivos de baja potencia, el sueño profundo RTC es de solo varios μA, adecuado para dispositivos con batería.

Temperatura de funcionamiento: -40°C ~ +85°C (la serie N es de grado industrial normal; H4 es el modelo de alta temperatura - 40~105°C)

Nivel de resistencia al polvo: MSL3, compatibles con la soldadura por reflujo de montaje en superficie

5Envases estructurales

Montura de superficie de 19 pines, cubierta de blindaje metálico antiinterferencia

Antenna de PCB incorporada, sin necesidad de una antena externa adicional, simplifica la estructura general

III. Diferenciación rápida de los modelos de series similares

Rango de temperatura de la antena flash modelo

Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.

ESP32-C3-WROOM-02-N8 PCB montado en placa de 8 MB -40 ~ 85 °C

ESP32-C3-WROOM-02U-N4 4MB Antena U.FL externa -40 ~ 85 °C

ESP32-C3-WROOM-02-H4 4MB PCB montado en placa -40 ~ 105 °C (temperatura alta)

Cuatro. Ventajas fundamentales del producto

Arquitectura abierta RISC-V, sin tarifas de licencia de ARM, menor costo y mayor rendimiento de costos de producción

Modulo único Wi-Fi + BLE, soporta el emparejamiento Bluetooth, transmisión de datos inalámbrica, redes mesh

Periféricos ricos: pueden conectar directamente sensores, pantallas, motores, bus CAN, altavoces de audio

Consumo de energía en estado de reposo muy bajo, adecuado para dispositivos portátiles alimentados con baterías de litio

Tamaño compacto, diseño blindado, fácil de pasar las certificaciones para electrodomésticos / electromagnetismo industrial

Marcos de desarrollo de código abierto oficiales de ESP-IDF y Arduino de LeCang, umbral de desarrollo bajo

Cinco: Principales escenarios de aplicación

1. Hogar inteligente (escenario de uso máximo)

Conexiones inteligentes Wi-Fi, interruptores, controladores de iluminación, motores de cortinas

Terminal de red de sensores de temperatura/humedad / infrarrojos humanos/gas

Aplicaciones pequeñas inteligentes: humidificadores, purificadores, dispensadores de agua, baños de pies

2Automatización industrial (compatible con un amplio rango de temperaturas de 40 a 85 °C)

Terminal de adquisición inalámbrica industrial: recopila datos de voltaje, corriente, humedad de temperatura, sensores de gas (en pareja con los sensores de gas SO-E2-960, MSA que consultó anteriormente)

Puerta de enlace inalámbrica de bus CAN, monitoreo remoto de equipos, módulo de transmisión de 485 a Wi-Fi

Transmisión inalámbrica de datos para instrumentos, carga inalámbrica de datos para instrumentos de inspección

3Electrónica de consumo y dispositivos portátiles

Brazalete de doble modo Bluetooth/Wi-Fi, detectores de salud, balanzas

Reproductores de voz inalámbricos, altavoces Bluetooth, dispositivos de audio I2S

Dispositivos de control remoto, pasarelas de transmisión infrarroja

4. Internet de las Cosas, equipo de seguridad

Recolectores de baja potencia alimentados por baterías (monitoreo del entorno de campo, humedad a temperatura de almacén)

Control de acceso inalámbrico, alarma de detección humana, sub-tabla de la cámara

Dispositivos compartidos (bancos de energía, tablero de comunicación de posicionamiento de bicicletas compartidas)

5Educación, desarrollo DIY

Internet de las Cosas Consejo de desarrollo de enseñanza, proyectos de creadores, plataforma experimental de control inalámbrico
