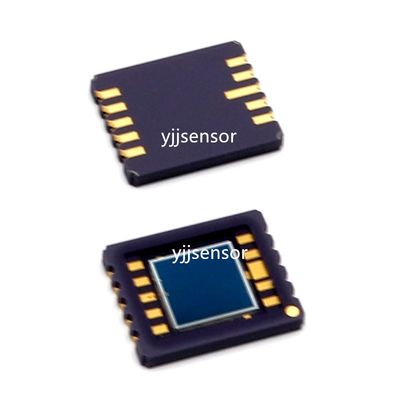

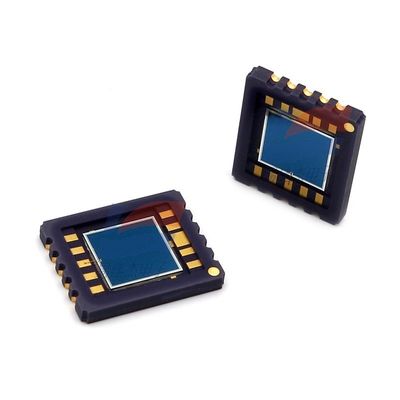

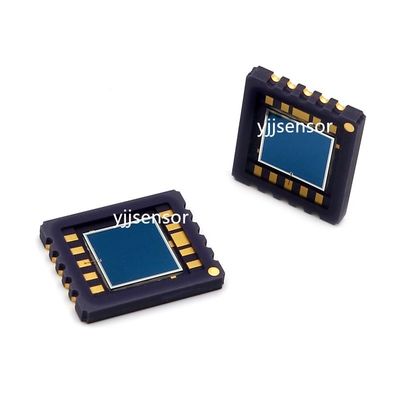

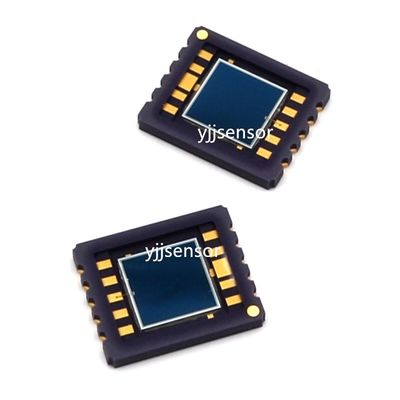

YJJ S5990-01 Detector bidimensional PSD de posición sensible de fotodiodo para medición de posición óptica

Descripción del producto:

YJJ S5990-01 Fotodiodo bidimensional PSD de detección de posición sensible para medición óptica de posición

Características:

Tipo de dispositivo: PSD bidimensional de cuatro lados (detector sensible a la posición, un tipo de fotodiodo especial)

Diferenciación entre modelos

S5990-01: Modelo de montaje de bandejas y superficies de granel;

S5990-11: modelo de producción para el montaje en superficie de cinta de rodillo;

La misma serie de gran tamaño: S5991-01 (9 × 9 mm de superficie fotosensible)

Principio básico

Cuando la mancha de luz cae en cualquier posición de la superficie fotosensible de 4×4 mm,las cuatro vías de la fotocorriente de salida de los ánodos X1/X2/Y1/Y2 corresponden linealmente a las coordenadas del punto luminoso; el circuito back-end calcula la relación de las cuatro corrientes, y puede calcular las coordenadas X y Y bidimensionales precisas, sin necesidad de una matriz de píxeles, detección continua de posición,y la velocidad de respuesta es extremadamente rápida.

II. Parámetros del núcleo óptico y eléctrico (Ta = 25°C, condiciones de ensayo estándar)

1Parámetros espectrales ópticos

Parámetros Especificaciones típicas

Área fotosensible efectiva 4 mm × 4 mm

Rango de respuesta espectral 320 ~ 1100nm (ultravioleta a infrarrojo cercano)

longitud de onda de respuesta pico λp 960nm (compatible con láser infrarrojo de 905/960nm)

Sensibilidad máxima de respuesta 0,6 A/W

2Performance de detección de posición Tabla

Indicadores de parámetros

Error de detección de posición ± 70 μm (típico), máximo ± 150 μm

La fotocorriente de saturación es de 500μA (VR=5V, carga 1kΩ)

Resistencia entre polos 7kΩ (0,1V de sesgo)

Tiempo de respuesta al aumento tr 1μs (seguimiento de puntos de alta velocidad)

Capacidad de unión terminal 70 ~ 150 pF

ID de corriente oscura (VR=5V) Típico 0,5nA, máximo 10nA (bajo ruido, adecuado para luz débil)

3. Parámetros limitantes del poste

Válvulas de tensión de desviación inversa

Temperatura de funcionamiento: -20 °C ~ +60 °C

Temperatura de almacenamiento: -40°C ~ +80°C

espesor del envase: envase cerámico superficial ultra delgado de 1,26 mm, compatible con la soldadura por reflujo SMT

Material de las ventanas: resina de silicona (mejor transmisión de la luz ultravioleta que el epoxi)

4. Definiciones de los pines (montaje de superficie de 10 pines)

Anodo X1

NC del pie vacío

Anodo X2

NC del pie vacío

Cátodo Cátodo común

NC del pie vacío

Anodo Y1

NC del pie vacío

Anodo Y2

NC del pie vacío
