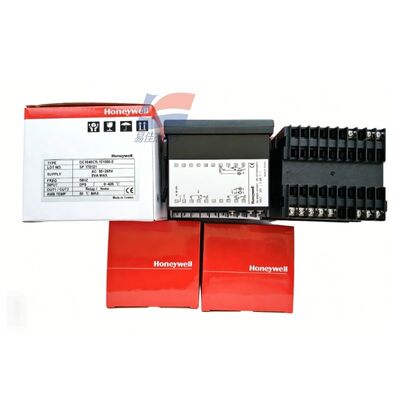

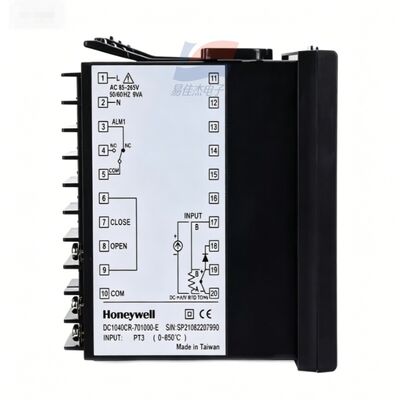

Controlador de procesos PID YJJ DC1040CL-301000-E para control preciso de temperatura industrial

Descripción del producto:

Control de proceso PID para control de temperatura industrial preciso

Características:

I. Explicación completa del segmento del modelo: DC1040CL-301000-E

DC1040: Tamaño de serie 96 mm × 96 mm (1/4 panel cuadrado DIN), tubos digitales de dos filas + pantalla de columna de luz de 0 ~ 100% de salida

CL: Tipo de entrada = Entrada analógica lineal lineal, sólo admite señales de transmisores industriales de 4 ~ 20mA, 0 ~ 5V, 0 ~ 10V; no se puede conectar directamente a termopares / termorresistores PT100

3: salida de control principal OUT1 = 4~20mA salida de PID de corriente analógica continua (sin ajuste proporcional de contacto)

0: Segunda salida de control OUT2 = No hay salida de control adicional

1: Canal de alarma = 1 alarma de relevo de doble lanzamiento de un solo polo SPDT (AL1)

00: No hay salida del transductor, no hay función externa de ajuste remoto SP

0: No Interfaz de comunicación RS485 Modbus-RTU, sólo operación local de una sola máquina, no admite redes remotas de PLC

E: Interfaz de menú de operación en inglés

II. Parámetros de rendimiento eléctrico del núcleo del hardware

1. CL Entrada analógica lineal (característica central)

Las señales soportadas: 4~20mA CC, 0~5V DC, 0~10V DC señales de transductores industriales estándar (compatibles con el transductor de presión M5256, el medidor de flujo de vórtice VY400, el módulo de transductor de oxígeno / gas de 4-20mA)

Precisión de medición: escala completa ± 0,5% FS, con posición decimal 0,01/0,1/1 ajustable

Período de muestreo: 500 ms/hora

Impedancia de entrada de corriente: ≤ 100Ω; impedancia de entrada de voltaje ≥ 100kΩ

Detección de averías: la pérdida de la señal de entrada activa automáticamente la alarma de fallo AL1

2Control principal PID 4 ~ 20 mA Corriente de salida (código 3)

Especificación de salida: 4~20mA CC, impedancia de carga máxima de 500Ω, lineal continuo sin ajuste de contacto

Algoritmo PID: PID estándar + saturación antiintegral, soporta autoajuste automático AT, manual / automático sin interrupción de conmutación A / M

Rango ajustable del parámetro PID:

Banda proporcional P: 0~200% (P=0 es el control de dos posiciones del interruptor ON/OFF)

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

La salida no tiene desgaste mecánico, adecuado para condiciones de ajuste continuo de alta frecuencia

3. Relé de alarma de un solo canal AL1

Especificación del contacto: SPDT de doble lanzamiento de un solo polo, carga resistiva 3A/240VAC

17 modos de alarma incorporados: límites absolutos de valor superior e inferior, límite de desviación superior, interrupción de la señal, advertencia de espera, etc.

Configuración independiente del umbral, puede conectarse a alarmas acústicas y luminosas, cortar válvulas electrónicas, circuitos de apagado del equipo

4. Fuente de alimentación y especificaciones medioambientales

Fuente de alimentación: AC85~264V general de amplio alcance 50/60Hz, consumo de energía total máximo de 8VA; fuente de alimentación de corriente continua DC15~50V opcional

Temperatura del entorno de funcionamiento: 0~50°C; almacenamiento -20~+65°C

Humedad: 20~85% RH, sin condensación

Grado de protección: panel delantero IP65, terminales de cableado traseros IP30

Compatibilidad electromagnética: certificación CE EMC industrial, resistente a las interferencias de las sobretensiones del motor y del convertidor de frecuencia

Almacenamiento de parámetros: el apagado de EEPROM guarda los parámetros de forma permanente, sin necesidad de una batería de respaldo

5Display humano-máquina y llaves

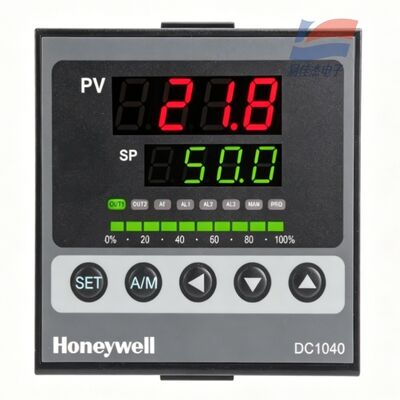

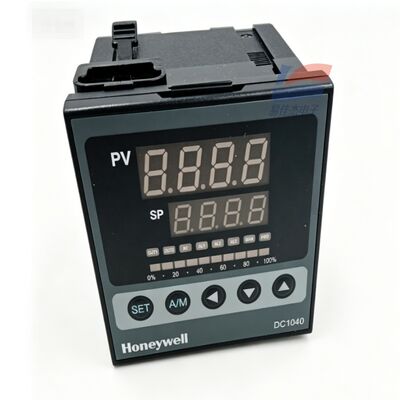

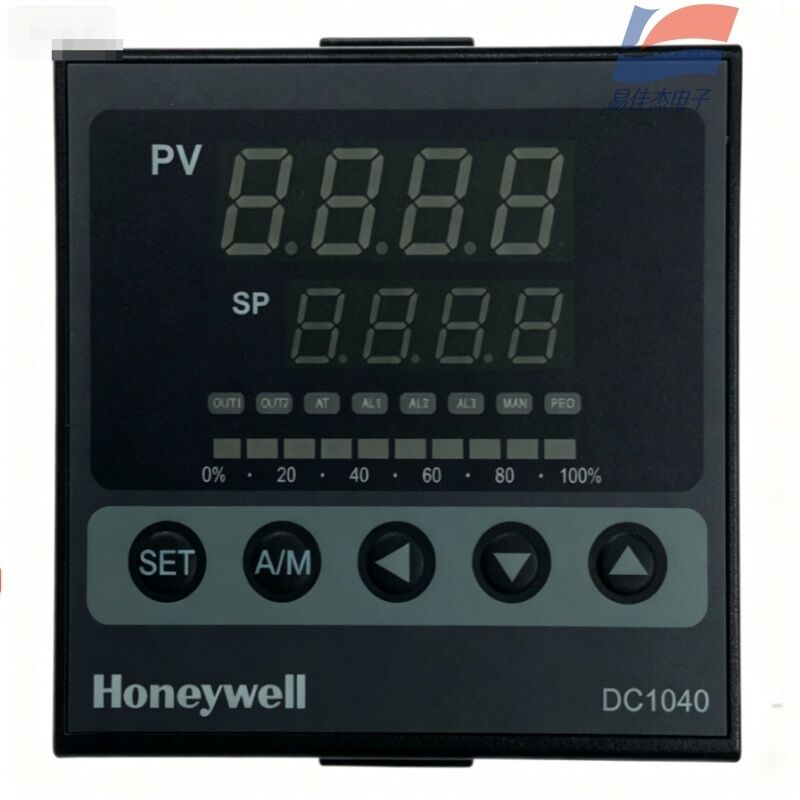

Tubos digitales de doble 4 dígitos: valor de medición en tiempo real PV de la fila superior, valor de ajuste de proceso SP de la fila inferior

10 segmentos columna de luz verde LED: muestra de forma intuitiva 0~100% relación de potencia de salida PID

Claves de funcionamiento: Configuración SET, conmutación manual-automática A/M, claves de aumento/disminución hacia arriba y hacia abajo, luces indicadoras de estado: OUT - salida principal de control, AT - autoajuste, AL1 - alarma, MAN - modo manual

6. Dimensiones de la instalación mecánica

Apariencia del panel: 96 (W) × 96 (H) mm

Apertura del gabinete de control: 92 × 92 mm

Profundidad total: 95 mm

III. Ventajas principales del producto

Controlador especializado para señales lineales: no se limita al control de temperatura, puede realizar regulación PID de circuito cerrado para presión, flujo, nivel y concentración de gas,compatibles con todos los transmisores de tipo de salida 4-20mA;

4-20mA de salida de corriente sin contacto, con una vida útil mucho más larga que la salida de contacto del relé, compatible con válvulas proporcionales eléctricas, regulación de potencia en estado sólido SCR,y ventiladores de frecuencia variable;

5Automatización de equipos pequeños independientes

Un proceso completo de circuito cerrado puede realizarse sin el uso de PLC: Transmisor recoge señales → Cálculo del PID del instrumento → 4-20mA impulsa el actuador,y el relé de alarma sirve como un bloqueo de seguridad.

Especificaciones:
