Descripción del Producto:

YJJ DC1040CR-701000-E Medidor de control de temperatura PID para equipos de combustión

Características:

I. Interpretación de los segmentos completos del modelo DC1040CR-701000-E

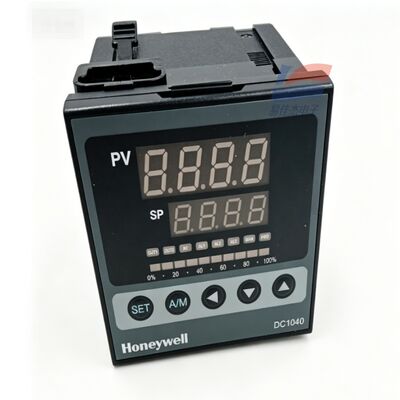

DC1040: Tamaño del panel 96 mm × 96 mm (1/4 DIN cuadrado), tubos digitales de doble fila + pantalla de haz de salida

CR: Tipo de entrada = R Resistencia térmica RTD dedicada, admite PT100/JPT100/JPT50, no puede conectar directamente termopares/señal lineal de 4-20 mA

7: Salida de control principal OUT1 = Salida de avance/retroceso del motor de tres dígitos (controla la válvula reguladora proporcional eléctrica, salida dual de contacto abierto/cerrado)

0: Segunda salida de control OUT2 = Ninguna

1: Canal de alarma = 1 salida de alarma de relé SPDT (AL1)

00: Sin salida de transductor, sin configuración remota externa SP

0: Sin función de comunicación Modbus RS485, solo operación local de una sola máquina

E: interfaz de operación del menú en inglés

II. Parámetros eléctricos del hardware principal

1. Entrada de resistencia térmica PT100 (estándar CR)

Admite RTD: resistencia térmica de tres cables PT100, JPt100, JPt50

Rango de medición de temperatura: -199,9 ℃ ~ +800,0 ℃, resolución 0,1 ℃ Precisión de medición: ±0,5 % de la escala completa

Detección de rotura de línea: alarma de fallo automática activada por un circuito abierto de resistencia térmica

Período de muestreo: 250 ms/hora

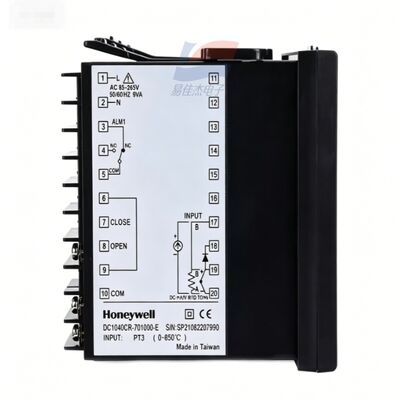

2. Salida de control de válvula de motor de tres vías (salida 7, característica principal)

Forma de salida: dos juegos de contactos de relé independientes (válvula abierta/válvula cerrada), válvula de motor proporcional eléctrica de accionamiento

Capacidad de contacto: carga resistiva 3A / 240VAC

Lógica de control: pulsos de encendido/apagado de salida automática PID, cálculo automático del grado de apertura de la válvula, regulación de circuito cerrado de temperatura constante

Admite la personalización del tiempo de recorrido de la válvula (0 ~ 1000 segundos), compatible con válvulas eléctricas de dos y tres vías de vapor/agua caliente

Admite autoajuste automático AT, conmutación manual/automática sin perturbaciones A/M

Parámetros PID ajustables:

Banda proporcional P: 0~200%; Integral I: 0~3600s; Derivada D: 0~900s

3. Relé de alarma monocanal AL1

Contacto: SPDT unipolar de doble tiro, 3A/240VAC

17 modos de alarma integrados: límite superior, límite inferior, alarma de desviación, circuito abierto del sensor, advertencia de espera

Puede configurar de forma independiente el umbral de alarma, utilizado para apagado por exceso de temperatura, conexión de advertencia de luz y sonido

4. Fuente de alimentación y medio ambiente

Fuente de alimentación: Universal de amplio rango AC85~264V 50/60Hz, máximo 8VA; Fuente de alimentación de corriente continua opcional DC15~55VDC

Ambiente de trabajo: 0~50℃, humedad 20~90% RH sin condensación

Protección: Panel frontal IP65, terminales del panel posterior IP30; EMC industrial antisobretensiones, interferencias del motor

Almacenamiento de parámetros: almacenamiento permanente EEPROM después de una pérdida de energía, sin necesidad de batería de respaldo

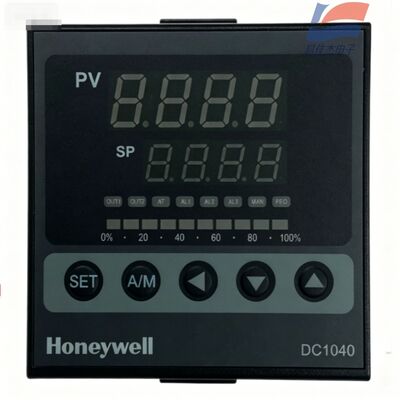

5. Pantalla y teclas hombre-máquina

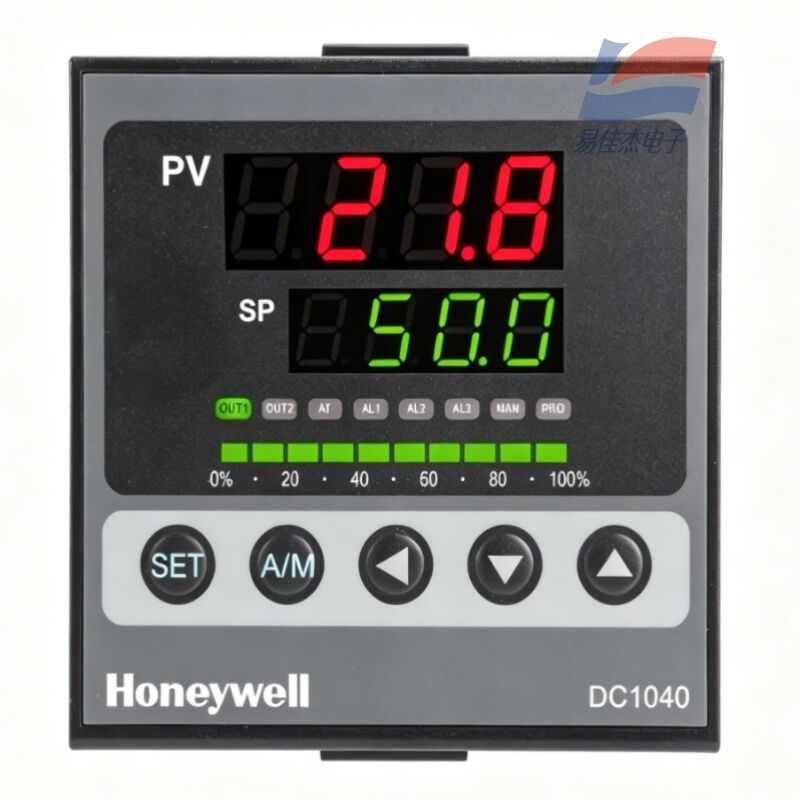

Tubos digitales duales de 4 dígitos: temperatura real PV de la fila superior, temperatura establecida SP de la fila inferior

Columna LED de 10 segmentos: muestra intuitivamente la relación de salida de apertura de la válvula del 0 al 100 %.

Teclas del panel: configuración SET, conmutación manual-automática A/M, teclas de ajuste arriba y abajo

Luces indicadoras de estado: control de válvula OUT, autoajuste AT, alarma AL1, modo manual MAN

6. Dimensiones mecánicas

Panel: 96×96 mm; Apertura del gabinete: 92×92 mm; Profundidad total 95 mm
