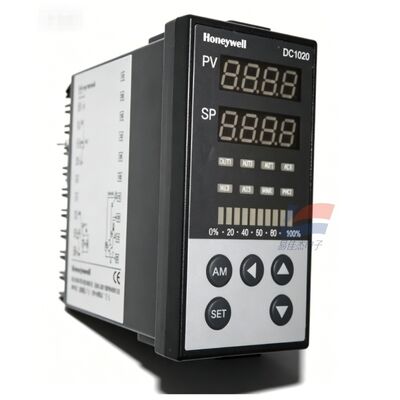

YJJ DC1020CT-30200B-E Contador de temperatura PID para el tratamiento térmico/equipos de cocción

Descripción del Producto:

Medidor de control de temperatura PID YJJ DC1020CT-30200B-E para tratamiento térmico/equipos de horneado

Características:

I. Interpretación de los segmentos completos del modelo DC1020CT-30200B-E

DC1020: Tamaño de serie 48 mm × 96 mm (panel vertical 8/8 DIN)

CT: Tipo de entrada = T = Entrada especial para termopares (K/J/R/S/B/E/N/T/W, etc. 12 tipos de termopares), no puede ser directamente una termorresistencia PT100

3: Salida de control principal OUT1 = Salida PID continua de corriente analógica de 4~20 mA

0: Segunda salida de control OUT2 = Ninguna

2: Canal de alarma = 2 relés independientes para alarma (AL1 + AL2)

00: Sin salida de transductor, sin configuración remota externa SP

B: Comunicación RS485 Modbus-RTU incorporada (se puede conectar en red a PLC/pantalla táctil)

E: interfaz del menú de operación en inglés

II. Parámetros eléctricos del hardware principal

1. Entrada de termopar (estándar CT)

Termopares compatibles: K, J, R, S, B, E, N, T, W5Re/W26Re, PLII, U, L, un total de 12 tipos

Precisión de medición: escala completa ±0,5 % FS, resolución de pantalla 0,1 ℃

Período de muestreo: 250 ms/hora

Detección de averías: el circuito abierto del termopar activa automáticamente la alarma de avería

2. Salida de control principal PID (4~20mA)

Especificación de salida: 4~20 mA CC, carga máxima 500 Ω, regulación proporcional continua sin contacto

Rango de parámetros PID:

Banda proporcional P: 0~200% (P=0 es el control de encendido/apagado)

Integral I: 0~3600s; Diferencial D: 0~900s

Admite autoajuste automático AT, manual/automático sin perturbaciones, conmutación A/M

Período de salida: 0 s (la salida de corriente no tiene retraso mecánico, adecuada para válvula proporcional eléctrica, fuente de alimentación de regulación SCR)

3. Dos relés de alarma (AL1, AL2)

Especificación de contacto: SPDT unipolar de doble tiro, carga resistiva 3A/240VAC

17 modos de alarma incorporados: valor absoluto de límite superior e inferior, alarma de desviación, falla de circuito abierto, circuito abierto del calentador, advertencia de espera, etc.

Se pueden establecer dos umbrales independientes por separado, uno para apagado por exceso de temperatura y otro para recordatorio de advertencia.

4. Comunicación Modbus RS485 (función principal después del sufijo B)

Presupuesto:
