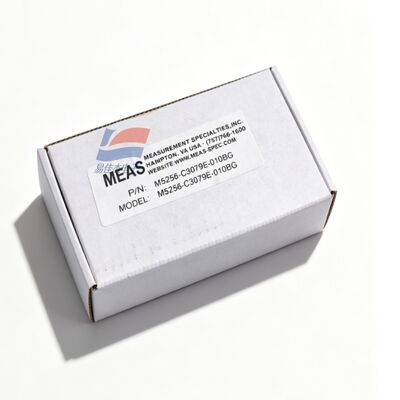

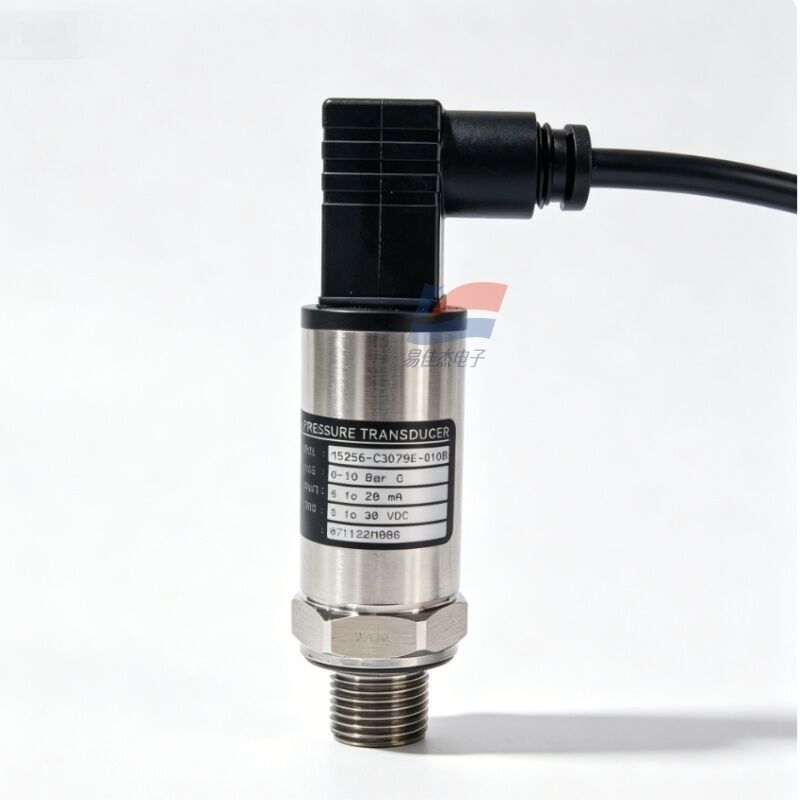

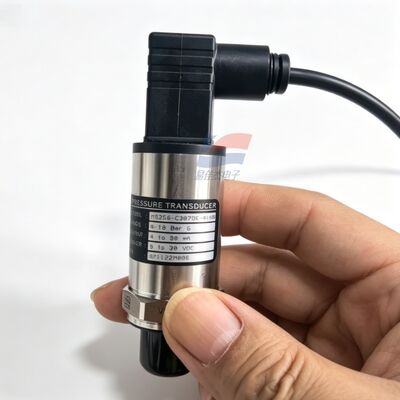

YJJ M5256-C3079E-010BG Transmisor de presión industrial de 0 a 10 bar para refrigeración HAVC

Descripción del Producto:

Transmisor de presión industrial YJJ M5256-C3079E-010BG 0-10Bar para refrigeración HAVC

Características:

M5256: Plataforma transmisora ​​de presión compacta de acero inoxidable microforjado M5200

C3079E: Código combinado eléctrico + roscado

Digital 3: Señal de salida = Salida de corriente de dos cables de 4-20 mA

079: Conector eléctrico = DIN43650 Tipo A Conector Hirschmann en ángulo recto

E: Rosca de proceso = Rosca externa de tubería cónica métrica británica PT1/4 (R1/4)

010: Rango 0-10 Bar G (Presión manométrica, 0-1 MPa)

B: Tipo de presión = Presión manométrica (Un lado conectado a la atmósfera mide la presión relativa)

G: Configuración de protección de circuito estándar (conexión inversa, cortocircuito, protección contra sobretensiones EMI)

II. Parámetros básicos de rendimiento técnico

1. Tabla de rendimiento de presión

Parámetros y especificaciones

Rango de medición: 0 - 10 Bar G (presión manométrica / 0 - 1000 kPa)

Precisión general (no linealidad + histéresis + repetibilidad): ±0,25% FS

Banda de error total (TEB): ±1,0% FS en todo el rango de temperatura

Presión de sobrecarga de seguridad: 2 veces el rango nominal (20 bar)

Presión de rotura a prueba de explosiones: 5 veces el rango nominal (50 bar)

Tiempo de respuesta: < 3 ms, sin retraso en la presión dinámica

Deriva cero anual a largo plazo: ≤ ±0,1% FS por año

2. Especificaciones eléctricas

Salida: sistema de dos hilos de 4 - 20 mA (0 bar = 4 mA, 10 bar = 20 mA)

Voltaje de fuente de alimentación: 9 - 30 VCC (común para sistemas industriales estándar de 24 VCC)

Límite superior de carga: máximo 500Ω

Protección de circuito: protección de conexión de alimentación inversa, protección contra cortocircuitos de salida, protección EMC contra sobretensiones electromagnéticas de 10 V/m.

Fuerza de aislamiento: 100MΩ @ 500VDC

Conexión: enchufe Hirschmann DIN43650 de ángulo recto de 3 núcleos, fácil de enchufar y desenchufar, resistente a las vibraciones

3. Compatibilidad mecánica y media

Material de contacto: Cuerpo de núcleo de microfusión integrado de acero inoxidable 17-4PH, sin soldaduras, sin anillo de sellado de goma, menos propenso a fugas, resistente al aceite y al agua.

Interfaz de proceso: rosca cónica externa PT1/4 (R1/4), combinada con junta de teflón

Grado de protección: IP67, apto para armarios exteriores y húmedos.

Antivibración: 20G (20 - 2000Hz); Resistencia al impacto: 50G

Tamaño total: tipo cilíndrico compacto, borde de seis lados de 24 mm, longitud total de 50 mm, fácil instalación en espacio limitado para equipos

Peso: aproximadamente 85 g

4. Parámetros de temperatura

Temperatura de trabajo media: -40 ℃ ~ +125 ℃

Rango de compensación de temperatura de fábrica: -20 ℃ ~ +85 ℃ (calibración de rango de temperatura completo, sin variación significativa en temperaturas altas y bajas)

Temperatura de almacenamiento: -40 ℃ ~ +125 ℃

Medios aplicables: aire comprimido, aceite hidráulico, agua limpia, vapor a baja presión, fluidos suaves y débilmente corrosivos.

5. Certificaciones

Certificación CE de compatibilidad electromagnética industrial, cumplimiento medioambiental RoHS

3. Ventajas principales del producto

Cuerpo de núcleo de acero inoxidable integrado: estructura de sellado sin junta tórica, resistente al aceite, vapor de agua, temperaturas altas y bajas, con una vida útil que supera con creces los transmisores de silicio de difusión ordinarios;

Fuente de alimentación de amplio voltaje de 9 a 30 VCC, compatible con máquinas herramienta, compresores de aire, gabinetes de control PLC con fuente de alimentación de 24 VCC;

Protecciones de circuitos múltiples incorporadas, sin daños al sensor debido a cableado incorrecto o cortocircuitos durante la conexión en el sitio, alta tasa de tolerancia a fallas de depuración;

Conector Hirschmann de ángulo recto resistente al agua IP67, menos probable que se afloje o rompa en entornos de vibración;

Calibración de rango completo de temperatura de fábrica, altamente intercambiable, no es necesario volver a calibrar el sistema al reemplazarlo.

4. Principales escenarios de aplicación

1. Equipos de automatización hidráulica/neumática (más utilizados)

Máquinas de moldeo por inyección, máquina de fundición a presión, sistema servohidráulico, control de circuito cerrado de presión de aceite;

Compresores de aire, bombas de vacío, estabilización de presión de tanques de almacenamiento, control de arranque y parada de alta y baja presión;

Accesorios de prensado, líneas de montaje automatizadas, recogida de presión de aceite, alarma de sobrepresión.

2. HVAC, refrigeración y tratamiento de agua

Transmisores de presión de agua para tuberías de agua fría/agua caliente en aire acondicionado central;

Monitoreo de presión para secadoras, compresores de aire;

Control de presión constante para equipos de purificación de agua, tuberías de agua circulante, protección de bloqueo de escasez de agua.

3. Equipos industriales generales

Detección de presión de baja presión para pequeñas calderas de vapor, equipos de tratamiento térmico;

Retroalimentación de presión para equipos de corte, impresión y embalaje por láser;

Recopilación de datos para dispositivos de prueba de presión, bancos de pruebas de envejecimiento.
