YJJ Mini600-CO2 Módulo de detección de CO2 en infrarrojo no dispersivo (NDIR) integrado ultrapequeño

Descripción del Producto:

YJJ Mini600-CO₂ Módulo de sensor de CO₂ infrarrojo no dispersivo (NDIR) integrado ultrapequeño

Características:

I. Posicionamiento del producto
Mini600-CO2 es un módulo de detección de CO2 infrarrojo no dispersivo (NDIR) integrado ultrapequeño, que es compatible con la unidad de detección central de su detector portátil enchufable tipo C anterior (MPD-BTIC1). Se centra en la miniaturización, el bajo consumo de energía, la compensación integrada de temperatura y humedad y la calibración de referencia automática ABC integrada. Está diseñado específicamente para dispositivos portátiles, conexión directa a teléfonos móviles y pequeños dispositivos IoT.
II. Parámetros básicos completos (25 ℃, ambiente de aire estándar de 1 atm)
1. Rendimiento de la detección de gas CO2
Principio de detección: método de absorción infrarroja NDIR de longitud de onda dual de un solo canal
Rango de medición: 0 - 6000 ppm
Precisión de medición:
400 - 2000 ppm: ±(30 ppm + 3% lectura)
2000 - 6000 ppm: ±5% FS
Resolución: 1 ppm
Tiempo de respuesta: T90 ≤ 28 s; T60 ≤12 s
Deriva del punto cero: ≤ 15 ppm/año, corrección de línea de base automática ABC incorporada (no es necesario realizar una calibración manual regular)
Interferencia cruzada: fuerte antiinterferencia contra COV, vapor de agua, polvo y monóxido de carbono, sin envenenamiento del sensor electroquímico ni problemas de fallas.
2. Unidad integrada de detección de temperatura y humedad
Rango de medición de temperatura: 0 ℃ ~ +50 ℃, precisión de medición de temperatura ±0,4 ℃
Medición de humedad: 0~99% RH, precisión ±3% RH
Función: Compensación de temperatura y humedad en tiempo real para el valor de concentración de CO2 y puede generar simultáneamente datos de temperatura y humedad para calcular el nivel de comodidad/punto de rocío.
3. Especificaciones eléctricas y de comunicaciones.
Voltaje de fuente de alimentación: CC 4,8 ~ 5,5 V (suministro directo USB tipo C de 5 V, compatible con teléfonos móviles/bancos de energía/computadoras)
Corriente de trabajo: típica 52 mA; corriente de suspensión en espera ≤1,8 mA
Interfaz de salida (salida dual):
Puerto serie UART TTL: nivel de 3,3 V, protocolo MODBUS estándar, para desarrollo secundario de MCU
BLE Bluetooth 5.0 (derivado Mini600-CO2-BT): transmisión inalámbrica de CO2/temperatura y humedad a APP de teléfono móvil
Frecuencia de actualización de datos: 1 Hz (generando un conjunto completo de datos cada segundo)
4. Estructura física y tolerancia ambiental.
Tamaño: 28 × 28 × 12 mm, estructura microcuadrada, se puede integrar con un conector hembra tipo C para crear un módulo portátil enchufable
Protección de ventilación: membrana de filtro transpirable impermeable y a prueba de polvo de PTFE, que bloquea el polvo, el vapor de agua líquido, solo pasan moléculas de gas.
Entorno de trabajo: 0 ℃ ~ 50 ℃, 0 ~ 90 % RH (sin condensación)
Entorno de almacenamiento: -20 ℃ ~ 70 ℃
Vida útil: ≥5 años (la fuente de luz infrarroja no tiene piezas consumibles, muy superior al sensor electroquímico de CO2)
III. Principio de funcionamiento
La fuente de luz infrarroja emite una luz infrarroja característica de 4,26 μm (banda de absorción exclusiva de CO2);
Las moléculas de CO2 en la cámara de gas absorben luz de longitud de onda específica, el detector fotoeléctrico detecta el grado de atenuación de la intensidad de la luz;
El chip tiene algoritmos integrados para convertir la concentración de CO2 y, al mismo tiempo, lee los datos del chip integrado de temperatura y humedad para corregir la desviación de medición causada por el medio ambiente;
Salida de datos estandarizados de concentración, temperatura y humedad a través del puerto serie/Bluetooth.
IV. Principales escenarios de aplicación
1. Instrumento de detección móvil portátil (accesorio principal)

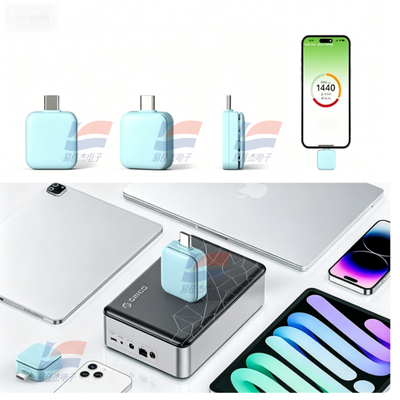

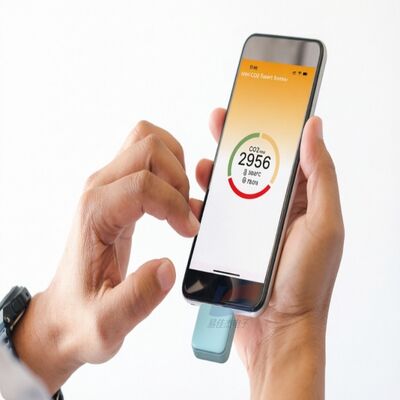

Como sensor central de la sonda de calidad del aire enchufable tipo C de color azul claro (MPD-BTIC1) en su imagen; Alimentado por USB de teléfono móvil/tableta/portátil, la aplicación muestra CO2, temperatura y humedad en tiempo real, advertencia de deficiencia de oxígeno en espacios cerrados (>1000ppm de contaminación del aire, >2500ppm propenso a mareos y somnolencia).
2. Equipos de calidad del aire interior del hogar.
Mini alarma de CO2 de escritorio, monitor de aire para dormitorio/estudio;
Sistema de ventilación inteligente, módulo sensor incorporado purificador de aire, ventilador para ventilación automática.
3. Equipo educativo/para experimentos físicos.
Experimentos de biología en escuelas primarias y secundarias, universidades: recopilación de cambios en la concentración de CO2 durante la fotosíntesis y la respiración de las plantas; portátil sin restricción de energía, lectura visual en el teléfono móvil.
4. Plantación de invernaderos agrícolas
Inspección de jardines, cajas de cultivo de plantas, monitoreo de la concentración de CO2 para regular la ventilación y la liberación de fertilizantes gaseosos, mejorando el rendimiento de los cultivos; se puede convertir en equipo de inspección portátil.
5. Monitoreo del entorno comercial pequeño.
Inspección portátil para oficinas, salas de reuniones, pensiones, casas de té, aulas; sin cableado, medición plug-and-play, evaluación rápida del efecto de ventilación interior.
6. Vigilancia de espacios cerrados de vehículos/caravanas
Coches, caravanas, garajes subterráneos, controlan la acumulación de CO2 en compartimentos cerrados, evitando que conductores y pasajeros sientan falta de oxígeno y somnolencia.
7. Módulo de desarrollo secundario de IoT Hogar inteligente, instrumentos de detección portátiles, kits de desarrollo de fabricantes de registradores de datos ambientales; Estandarización de protocolos de puerto serie, conexión rápida con microcontroladores y plataformas en la nube.
V. Ventajas principales
Tamaño ultrapequeño: cuadrado de 28 mm, se puede encapsular como mini sonda de inserción recta tipo C, diseño portátil;
Larga vida útil del infrarrojo NDIR: sin electrolitos, sin consumibles, funcionamiento estable durante 5 años, sin necesidad de reemplazar sensores con frecuencia;
Detección sincrónica tres en uno: recolección integrada de CO2 + temperatura + humedad, compensación de temperatura incorporada, medición más precisa;
Calibración automática ABC incorporada: no es necesario realizar una calibración manual del punto cero durante el uso a largo plazo, lo que reduce los costos de mantenimiento;
Fuente de alimentación USB de 5 V amplia y adaptable: teléfonos móviles, bancos de energía, computadoras portátiles y adaptadores pueden suministrar energía directamente;
Dos versiones de cable/Bluetooth seleccionables: desarrollo puro selecciona la versión básica UART, civil portátil selecciona la versión inalámbrica Bluetooth.
