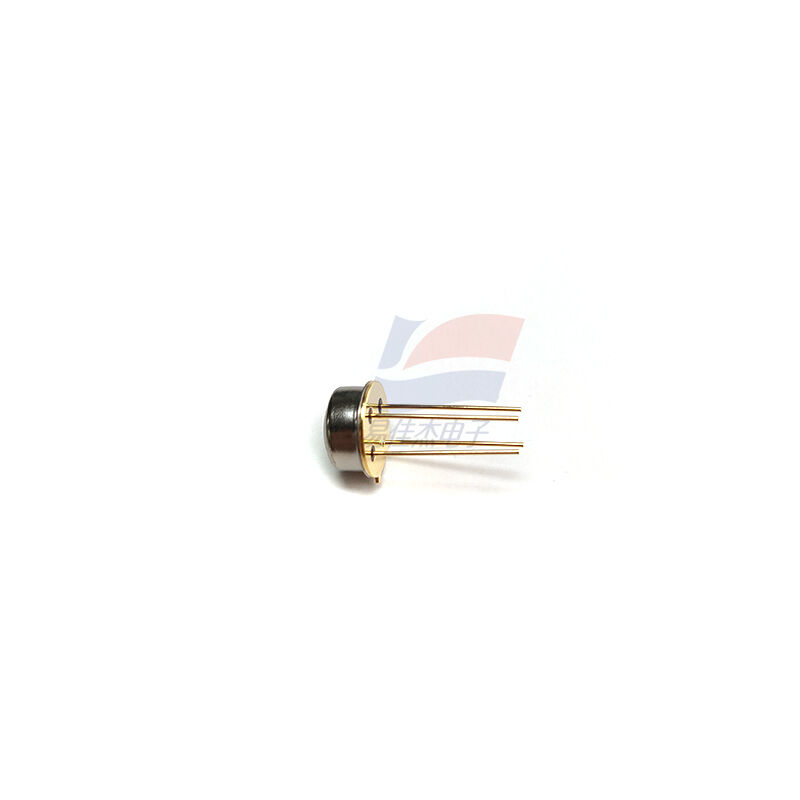

YJJ MRT313 MRT511 MEMS Sensor de medición de temperatura infrarroja por termopila

Descripción del producto:

YJJ MRT313 MRT511 MEMS Sensor de medición de temperatura infrarroja por termopila

Características:

I. Parámetros básicos (valores típicos a 25 °C)

Tamaño del chip: 1,1 × 1,1 mm

Ángulo del campo de visión: 95° (> 50% de energía)

Resistencia de la termopila: 90 ± 30 kΩ

La velocidad de respuesta: 160 ± 40 V/W (cuerpo negro de 500 K)

Válvula de velocidad de salida:

La velocidad de detección es de 1,5 × 108 cm·√Hz/W.

Constante de tiempo: ≤ 13 ms (respuesta rápida)

Resistencia NTC: 100 kΩ ± 1% (25 °C)

Valor β de la NTC: 3950 ± 1% (25/50°C)

Rango de temperatura de funcionamiento: -30°C ~ +125°C

Las mediciones de temperatura se realizarán en el intervalo de -20 °C a +500 °C (objetivo)

II. Principio de trabajo

Basado en el efecto Seebeck, cientos de termopares están conectados en serie para recibir la radiación infrarroja del objetivo (8 ¢ 14 μm),y la diferencia de temperatura se convierte en una salida de voltaje; se utiliza un NTC interno para la compensación de la temperatura ambiental para lograr una medición de temperatura estática/dinámica sin contacto (diferente del piroeléctrico, que solo mide los cambios dinámicos).

III. Principales aplicaciones

Medición médica de la temperatura: termómetros de la frente, termómetros de los oídos (de alta precisión para el cuerpo humano 32°C 42°C)

Control de los electrodomésticos: capas de control (iniciado a alta temperatura en la parte superior de la estufa), acondicionadores de aire, hornos de microondas, control de la temperatura de la estufa

Medición de la temperatura industrial: medición de la temperatura sin contacto en las líneas de producción, protección contra el sobrecalentamiento de los equipos

Detección de presencia humana: iluminación inteligente, seguridad, puertas automáticas (también se puede detectar el cuerpo humano estático)

Especificaciones:
