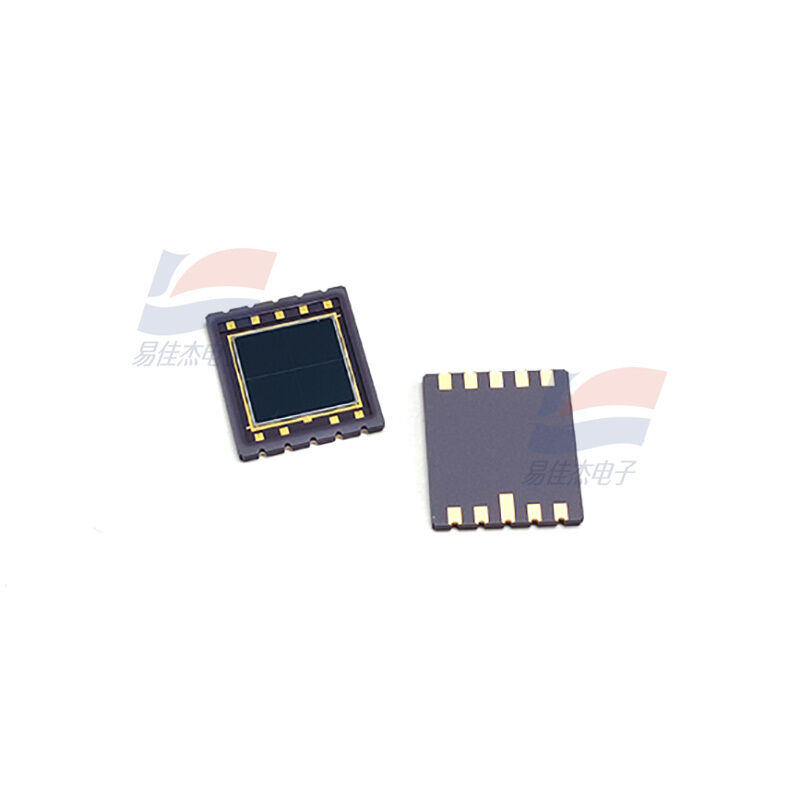

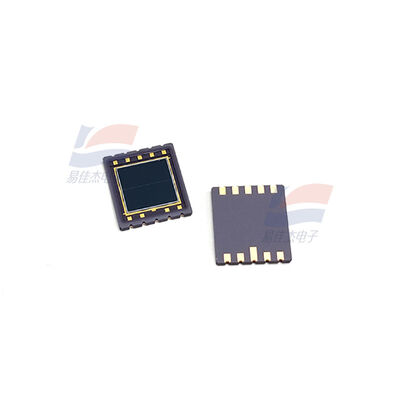

Fotodiodo PIN de silicio YJJ S5981 de 10x10 mm para detección de infrarrojo cercano

Descripción del producto:

YJJ S5981 Fotodiodo PIN de silicio, 10×10 mm, para detección del infrarrojo cercano

Características:

S5981 El fotodiodo PIN de silicio, especialmente diseñado para aplicaciones de montaje en superficie (SMD), se utiliza principalmente para escenarios ópticos precisos como la calibración del eje óptico, la detección de posición,y alineación láser.
S5981 Fotodiodo
1. Parámetros clave (Ta = 25°C)
El modelo: S5981
Tipo: fotodiodo PIN de silicio de 4 cuadrantes
Área fotosensible: 10 × 10 mm (igual en todos los cuadrantes, 5 × 5 mm por cuadrante)
Respuesta espectral: 320 - 1100 nm (ultravioleta a infrarrojo cercano)
Hamamatsu Photonics Co., Ltd. y sus subsidiarias
longitud de onda máxima: 960 nm
Coeficiente de respuesta: 0,72 A/W @ 960 nm
Corriente oscura: ≤ 4 nA (@ VR = 10V)
Capacidad en el cruce: 35 pF (@ VR = 10V, f = 1 MHz)
Frecuencia de corte: 20 MHz
Potencia equivalente de ruido: 1,9 × 10-14 W/Hz1/2
Embalaje: SMD cerámico, espesor 1,26 mm
Temperatura de funcionamiento: -40 °C ~ +85 °C
Temperatura de almacenamiento: -40 °C ~ +100 °C
Características: División de 4 cuadrantes, gran área fotosensible, SMD ultra delgado, soldadura de reflujo libre de plomo
2Estructura y pines

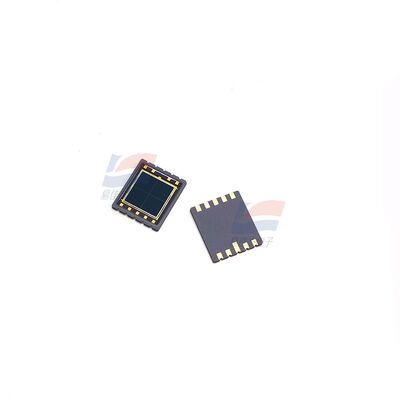

Estructura de 4 cuadrantes: La superficie iluminada está dividida en 4 cuadrantes independientes (A/B/C/D), cada uno capaz de emitir fotocorriente

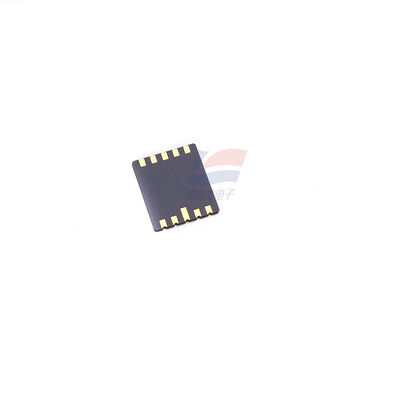

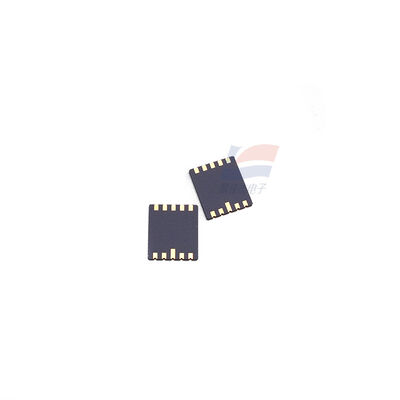

Pinos: 5 en total (4 vías de señal + 1 terminal común), admite la soldadura de reflujo SMD
Ventajas: Detección simultánea de la intensidad de la luz y la posición del punto luminoso, sin necesidad de escaneo mecánico
3Aplicaciones típicas
Calibración / alineación del eje óptico láser
Posicionamiento y control de desplazamiento para equipos de marcado, soldadura y corte por láser
Plataforma óptica, telescopio, radar láser Corrección de eje óptico de circuito cerrado
Detección sensible a la posición (alternativa PSD)
Medición del desplazamiento del centro del punto de luz, detección de desviación del ángulo
Visión robótica, alineación de la pieza, detección precisa del desplazamiento
Monitoreo de potencia / energía del láser
Detección en tiempo real de potencia láser de 905nm/980nm/1064nm
Monitoreo de la intensidad de luz para la comunicación de fibra óptica, equipos médicos láser
Instrumentos de medición ópticos
Detección de amplio espectro para espectrofotómetros, colorímetros y radiómetros
Monitoreo de la luz ambiental, control de la exposición para cámaras industriales
Automatización automotriz / industrial
Recepción de radar láser de vehículo (LiDAR), sensor de evitación de obstáculos
Navegación y posicionamiento de vehículos guiados automáticamente (AGV)

Especificaciones:
