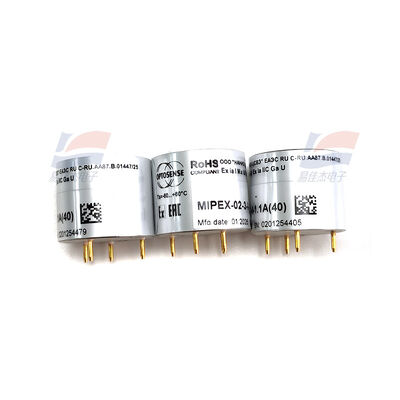

YJJ MIPEX-02-1-II-1.1A (21) Sensor óptico de gas NDIR (infrarrojo no dispersivo) de baja potencia para energía de petróleo y gas

Descripción del producto:

YJJ MIPEX-02-1-II-1.1A (21) Sensor óptico de gas infrarrojo NDIR no dispersivo de baja potencia para energía de petróleo y gas

Características:

Principio de detección: óptica infrarroja no dispersa NDIR (específica para el metano CH4, sin intoxicación química, larga vida útil)

Desmontaje completo del código del modelo (de acuerdo con las reglas originales de fábrica) texto plano

Se aplicará el procedimiento de ensayo de la norma de calidad.

Serie básica de vivienda a prueba de explosiones Rating Firmware Version Range dedicado

02: Sensor de metano infrarrojo de baja potencia en miniatura

1: **Caixa No 1: Caixa de acero inoxidable de metal**

II: **Clase II de resistencia a las explosiones (protección contra explosiones industriales en tierra, no minas) Ex ia IIC Ga**

1.1A: Circuito de hardware, definición de pines, calibración de fábrica, versión de firmware

(21): **Rango 0~21% de metano VOL CH4**

Gas detectado: metano CH4 (gas natural, biogás, gasoducto), alta selectividad, resistente a la interferencia cruzada de etano/propano

Estructura: inserción recta de 4 pines, cámara de gas infrarrojo completamente sellada, fuente de luz incorporada + detector + MCU, compensación completa de temperatura / presión atmosférica, calibración de fábrica

II. Parámetros de medición básicos (referencia de fábrica original de 25 °C)

1Alcance y precisión.

Rango de medición: 0 ~ 21% de metano (CH4) de VOL (con el sufijo (21) Rango grande exclusivo)

Precisión de medición: ±0,2% VOL (0~5% de intervalo); ≤ rango completo 1,5% FS (rango completo)

Resolución: 0,01% VOL

Se aplicará el método de ensayo.

Interferencia cruzada: mínima interferencia con mezclas de hidrocarburos, CO, vapor de agua, metano Excluyendo alta selectividad

2Características de respuesta

Tiempo de precalentamiento de encendido: ≤ 120 s (2 minutos)

Tiempo de respuesta T90: ≤ 5 s (sin filtro de polvo); ≤ 15 s (con filtro de polvo)

Tiempo de recuperación: ≤ 8 s

Drift anual: < 0,5% FS / año, excelente estabilidad a largo plazo

III. Parámetros eléctricos completos

1Fuente de alimentación y consumo de energía (consumo de energía muy bajo, preferido suministro de energía de batería)

Voltado de funcionamiento: 3,0 ~ 4,5 V de corriente continua (típico 3,3 V)

Corriente de funcionamiento media: < 0,5 mA

Consumo total de energía: < 1,5 mW (consumo de energía unificado de ultrabajos niveles de la serie MIPEX-02)

Consumo de energía estática en reposo: Nivel de μA

2. Salida de señal

Interfaz de comunicación: UART digital (puerto serie TTL)

Parámetros del puerto en serie: Baud Rate 9600 bps, formato 8N1 (8 bits de datos, 1 stop bit, sin paridad)

Función incorporada: compensación de la temperatura, compensación de la presión atmosférica, almacenamiento de datos de calibración de fábrica, salida directa del puerto serie del valor de concentración verdadero,No se requiere conversión de algoritmo externo

3. Parámetros de trabajo medioambientales

Temperatura de trabajo: -40 °C +60 °C Temperatura amplia de grado industrial

Humedad ambiental: 0 ~ 98% RH (sin condensación)

Presión atmosférica: 80 ~ 120 kPa

Grado de protección: IP54, a prueba de polvo, vapor de agua a prueba de salpicaduras

Temperatura de almacenamiento: -55 °C +60 °C

IV. Calificación de resistencia a explosiones (núcleo diferente al modelo anterior de la mina de carbón)

Certificación contra explosiones: Ex ia IIC Ga (protección contra explosiones de seguridad intrínseca de la clase II para el suelo industrial)

Aplicabilidad a la explosión: Fábrica, petróleo y gas, productos químicos, zonas peligrosas al aire libre (0 zonas generales)

Distinguir su modelo anterior:

I = Clase I Minas de carbón subterráneas especiales (Ex ia I Ma)

II = Clasificación de suelo industrial combustible y explosivo (Ex ia IIC Ga), puede utilizarse en productos químicos, petróleo y gas, estaciones de gas natural

V. Dimensiones físicas y parámetros estructurales

Dimensiones generales: Φ20,3 mm × 16,6 mm (excluidos los pines)

Material del caparazón: Caparazón n.o 1 Especificación = Caparazón metálica de acero inoxidable 304, fuerte, resistente a los impactos, a prueba de polvo y humedad

Peso: 16,6 g (versión de carcasa de acero inoxidable)

Pinos: pines de inserción recta 4pin recubiertos de oro, PCB soldados directamente Vida útil del diseño: ≥ 10 años (óptica infrarroja sin catalizador y atenuación de intoxicación,mucho más largo que los sensores de combustión catalítica)

VI. Ventajas principales del producto

Exclusivo de amplio rango 0-21% VOL: cubre todo el rango de explosión de gas natural (límite inferior de explosión de metano 5% VOL, límite superior 15% VOL), compatible con el monitoreo de fugas a más de un rango

A prueba de explosiones de alto nivel industrial Ex ia IIC Ga: A prueba de explosiones en la zona Ground 0, conforme para su uso en plantas químicas/petróleas y de servicio

Consumo de energía extremadamente bajo < 1,5 mW, perfectamente compatible con equipos portátiles de monitoreo inalámbrico de IoT alimentados por baterías

Principio óptico NDIR: No hay envenenamiento por silicio, no hay daño por impacto de alta concentración, no hay fallo de deficiencia de oxígeno, 10 años de vida útil

Compensación completa incorporada + calibración de fábrica, puerto de serie de un solo chip directamente lee la concentración, los circuitos periféricos son extremadamente simples

Carcasa de acero inoxidable, resistente al polvo, la humedad y las duras condiciones industriales

VII. Principales aplicaciones y escenarios

Aplicación central

Monitoreo de las fugas de gas natural industrial (metano) a gran escala, detección de la seguridad del gas, monitoreo del gas ambiental a prueba de explosiones químico de gas y petróleo

Los campos de solicitud subdivididos

Industria energética del petróleo y del gas (fuerza principal)

Gasoductos de larga distancia de gas natural, estaciones de puertas, estaciones de regulación de presión, estaciones de campo de control de fugas

Campos petroleros, refinerías y plantas químicas, detección de exceso de límite de metano en calderas de gas

Control de la seguridad de las gasolineras urbanas y de las gasolineras municipales

Seguridad industrial

Detector fijo de gases combustibles, analizador de gas industrial en línea

Taller químico, fábrica a prueba de explosiones, control de la concentración de metano en espacios confinados

Dispositivos portátiles / IoT

Detector de gas portátil alimentado por batería, instrumento de inspección de mano

Nodo inalámbrico de monitorización de gas de bajo consumo, sensor IoT LoRa/NB-IoT

Otros escenarios

Monitoreo del metano en las estaciones de biogás, tanques anaeróbicos de las plantas de tratamiento de aguas residuales

Calderas, generadores de gas, hornos industriales
