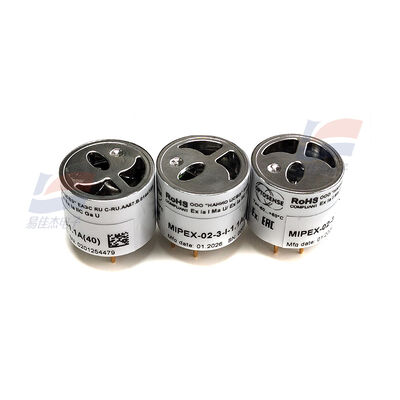

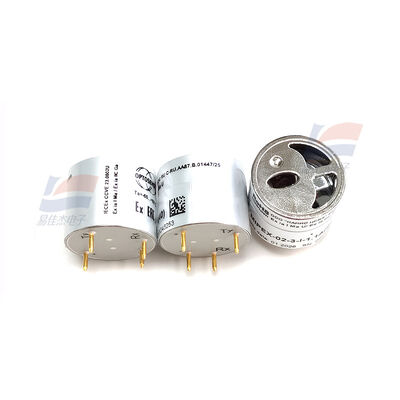

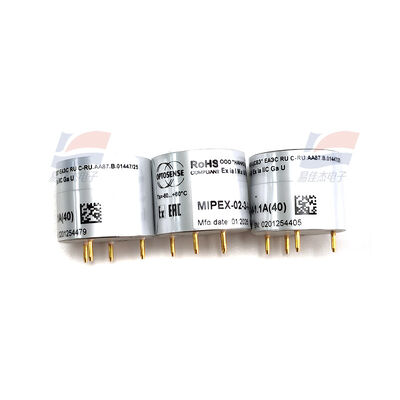

YJJ Mipex-02-3-I-1-1A (40) NDIR Sensor óptico de gas infrarrojo no dispersivo para minas de carbón

Descripción del producto:

YJJ Mipex-02-3-I-1-1A (40) NDIR Sensor óptico de gas infrarrojo no dispersivo para minas de carbón

Características:

Principio de detección: sensor óptico de gas infrarrojo no dispersivo NDIR (específico para el metano CH4)

Decodificación del sufijo modelo

02: Serie básica MIPEX-02 (infrarrojos en miniatura de baja potencia)

3: carcasa metálica de acero inoxidable (estructura a prueba de explosiones)

I: A prueba de explosión de la clase I (a prueba de explosión de la clase I para minas subterráneas de carbón)

1: Especificación del rango de medición

1A: Versión de hardware, definición de pin, configuración del firmware

(40): Rango 0 - 40% de metano (CH4) de VOL, versión de alto rango dedicada para minas de carbón

I. Resumen básico

Detección de gas: metano CH4 (gas natural, gas de mina), muy resistente a la interferencia cruzada de los hidrocarburos

Clasificación de resistencia a las explosiones: Ex ia I Ma (protección a las explosiones intrínsecamente segura de las minas subterráneas, zona 0 aplicable), la calificación de resistencia a las explosiones más alta exclusiva de las minas

Estructura: microcilindro de Φ20 mm, enchufes rectos de 4 pines, cámara de gas de acero inoxidable totalmente sellada, fuente de luz infrarroja incorporada + detector + MCU, equipada con compensación de temperatura

Posicionamiento del núcleo: un sensor de metano infrarrojo de alto alcance y baja potencia para gas de minas de carbón y gas natural, que reemplaza el tipo de combustión catalítica, resistente al envenenamiento, con una vida útil extremadamente larga,y no hay problema de fallo de deficiencia de oxígeno

II. Interpretación completa del texto plano del código modelo

Se aplicará el método de ensayo de la norma de calidad de los productos.

Serie básica de protección contra explosiones de la cáscara Rango de configuración de la gama de hardware Versión de gama final

02: NDIR Metano infrarrojo 3 = Acero inoxidable I = Clase de minas de carbón I 1 = Large Range 1A = Firmware (40) = 0 - 40% VOL CH4

III. Parámetros básicos de medición (especificaciones de fábrica originales)

1Alcance y precisión.

Gas medido: metano CH4 (gas)

Las mediciones se realizarán en el espacio de la pantalla de la cámara.

Precisión de medición: ±0,2% VOL (0 - 5%); ± 1,5% de rango completo (rango completo)

Resolución: 0,01% VOL

Linealidad: < 1% FS, calibración de linealidad de fábrica incorporada

Interferencia cruzada: baja interferencia con el etano, el propano, etc. alcanos, exclusivamente alta selectividad para el metano

2Respuesta y precalentamiento

Tiempo de precalentamiento: ≤ 120 s (estabilidad de encendido)

Tiempo de respuesta T90: ≤5 s (sin filtro de polvo); ≤15 s (con filtro de polvo); ≤8 s

Tiempo de recuperación: ≤ 8 s

Desviación a largo plazo: < 0,5% FS / año

IV. Parámetros eléctricos completos

1. Consumo de energía (consumo de energía muy bajo, preferido el suministro de energía de la batería)

Voltado de funcionamiento: 3,0 - 4,5 V de corriente continua (típico 3,3 V)

Corriente de funcionamiento media: < 0,5 mA

Consumo total de energía: < 1,5 mW (el sensor infrarrojo de consumo de energía más bajo de la industria)

Consumo de energía durante el sueño: Nivel de μA

2. Salida de señal

Interfaz de comunicación: UART digital completo (puerto serie TTL)

Baud Rate: por defecto 9600 bps

Formatos de datos: 8N1 (8 bits de datos, 1 stop bit, sin paridad)

Construido: compensación de temperatura, compensación de presión atmosférica, almacenamiento de calibración de datos, salida directa del valor de concentración, no se requiere conversión de algoritmo externo

3Parámetros del entorno de trabajo

Temperatura de funcionamiento: -40 °C +60 °C (Edición de minería de alta temperatura de clase I)

Humedad ambiental: 0 a 98% de HRC (sin condensación)

Presión atmosférica: entre 80 y 120 kPa

Grado de protección: IP54, a prueba de polvo y salpicaduras, cámara de gas incorporada, vapor a prueba de agua

Temperatura de almacenamiento: -55 °C +60 °C

V. Dimensiones físicas y estructura

Dimensiones de la forma: Φ20,3 mm × 16,6 mm (excluidos los pines)

Concha: acero inoxidable 304 (especificación del modelo 3), fuerte, resistente a los impactos, a prueba de explosión para uso de minas

Peso: 16,6 g (edición de acero inoxidable)

Pinos: Pinos de metal de inserción recta estándar de 4 pines, soldadura directa de PCB

Vida útil del diseño: ≥10 años (óptica infrarroja sin consumibles, sin envenenamiento y degradación por catalizadores)

VI. Certificación de seguridad contra explosiones (cualificaciones básicas de uso de minas)

Norma de explosión: Ex ia I Ma (clase I de la mina IEC 60079, intrínsecamente segura, grado de protección contra explosiones más alto, zona de minas 0 disponible)

Aplicable: Minas de carbón subterráneas, entornos peligrosos por metano, sin chispas eléctricas, sin riesgo de detonación

Desventajas de los sensores de combustión catalítica: No tienen miedo de intoxicación por silicio, no tienen miedo de impacto de gas de alta concentración, no hay fallo de deficiencia de oxígeno

VII. Ventajas esenciales del producto

Exclusivo Large Range (40): 0 - 40% VOL, cubre todos los intervalos peligrosos de gas de mina (límite inferior de explosión 5% VOL)

Protección contra explosiones en minas de uso superior: Ex ia I Ma, única solución de sensores de metano infrarrojos subterráneos de minas que cumple con las normas

Consumo de energía extremadamente bajo < 1,5 mW, compatible con equipos portátiles de monitoreo inalámbrico con batería

Ventaja del principio óptico: 10 años de vida útil, sin envenenamiento por catalizadores, alta estabilidad, muy baja deriva de temperatura

Compensación completa integrada: Compensar la temperatura y la presión atmosférica, calibración de fábrica, concentración de lectura directa de un solo chip

Acero inoxidable Concha fuerte, antipolvo, humedad, ambiente subterráneo hostil

Salida digital de UART, circuito extremadamente simple, sin circuito de acondicionamiento de señal periférica

VIII. Principales aplicaciones y escenarios de aplicación

1. Aplicación principal Monitoreo de la concentración de metano en la mina de carbón, detección de fugas de gas natural a gran distancia, alerta temprana de seguridad de la mina

2. Segmentación de aplicaciones

Minería de carbón y industria minera (dominante)

Instrumento de inspección subterránea de gases, detector de gases portátil

Sensor de gas fijo, subestación de vigilancia de la seguridad de las minas, vigilancia de gas en línea en túneles

Alarma de exceso de límite para gas en la superficie de la mina de carbón, la superficie de excavación, el túnel, el área sellada

Industria energética del petróleo y el gas

Gasoducto de gas natural de larga distancia, vigilancia de las fugas de gran alcance en las estaciones

Detección de altas concentraciones de metano en campos petrolíferos, zonas de refinación y plantas químicas

Equipo de seguridad industrial

Detector de gases combustibles fijo, analizador de gases industriales

Monitoreo del metano disuelto en el aceite de transformador (fallas de petróleo y gas)

Dispositivos portátiles / inalámbricos

Detector portátil de baja potencia alimentado por batería, nodo inalámbrico de monitorización de gases IoT
